Pochopenie 9 typov snímačov zaťaženia: Sprievodca technickým výberom

Typ snímača zaťaženia nie je výberom produktu – je to technické rozhodnutie

V pilotových základoch mostov, podporných systémoch tunelov, bezpečnostných projektoch priehrad a monitorovaní hlbokej základovej jamy náklady na výber nesprávneho snímača aj raz výrazne prevyšujú úspory z nižšej obstarávacej ceny. Výber snímača zaťaženia nie je len o tom, „ktorú značku kúpiť“, ale skôr o tom, „aký fyzikálny princíp zodpovedá mojej nosnej konštrukcii“. Tento článok obsahuje prehľad deviatich senzorových produktov od Kingmach, ktoré pokrývajú technológie vibračného drôtu (VW) aj diferenciálneho tlaku, aby pomohli inžinierom presne zladiť vybavenie na základe skutočne nameraných fyzikálnych parametrov – ako je sústredená sila, rozložené napätie, tlak vody v póroch a hladina vody – a vyhnúť sa bežnej chybe pri výbere senzorov, ktoré iba „vyzerajú podobne.”

Rýchla referencia produktu (Rýchly lokátor)

Merané fyzikálne množstvo	Odporúčaný senzor	Základná technológia
Koncentrovaná sila — Priechodný otvor pre tyč / kábel	Dutý snímač zaťaženia JMZX-3XXXHAT	VW, viacstrunová prstencová štruktúra
Koncentrovaná sila — Priama kompresia	Pevný snímač zaťaženia JMZX-35XXHAT	VW, Viacstrunová pevná štruktúra
Axiálna sila — dlhodobé monitorovanie tyčí / káblov	Axiálny merač sily JMZX-38XXAT	VW, Strein Isolation
Axiálna sila — Konštrukčná fáza	Merač axiálnej sily debnenia	VW, Konštrukcia-odolná
Distribuovaný zemný tlak	Zemný tlakový článok JMZX-50XXAT / 51XXAT	VW, Veľkoplošná tlaková nosná plocha
Tlak vody v póroch — hlboká vrstva	Piezometer JMZX-55XXHAT	VW, vstavaný typ
Vodná hladina — drôtová pozorovacia trubica	Vodomer JMYC-67XXAD	Diferenčný tlak, RS485
Hladina vody — Bezdrôtová / vzdialená oblasť	Vodomer JMYC-67XXAWL	Diferenčný tlak, 4G

Technológie snímania za rozsahom

Tento komplexný rad deviatich produktov pokrývajú dve odlišné technológie snímania. Technológia vibračného drôtu (VW) poskytuje základ pre všetky konštrukčné snímače sily a piezometre. Vo vnútri snímača VW vibruje napnutý oceľový drôt s vlastnou frekvenciou. Deformácia okolitého elastického prvku pri zaťažení posúva napätie drôtu, čím sa mení jeho frekvencia vibrácií. Tento merateľný vzťah medzi frekvenciou a silou tvorí základ merania. Technológia VW dominuje v aplikáciách geotechnického a konštrukčného monitorovania zdravotného stavu (SHM). Jeho frekvenčný výstup zostáva úplne odolný voči zmenám odporu kábla, vniknutiu vlhkosti a elektromagnetickému rušeniu (EMI). Tieto presné podmienky často znehodnotia odporové tenzometrické snímače v zakopaných, ponorených a dlhodobých poľných inštaláciách.

Druhá skupina využíva technológiu snímania rozdielu tlaku. Membrána citlivá na tlak sa vychyľuje pod hydrostatickým tlakom kvapaliny. Vstavaný procesor a 16-bitový AD prevodník transformujú túto fyzickú odchýlku na digitálnu hodnotu hladiny vody. Táto technológia je ideálna na monitorovanie hladiny vody v otvorenej vode. Dizajn odvetrávaného kábla eliminuje atmosférické rušenie, takže snímač pracuje presne v prítomnosti barometrických zmien. Tieto senzory vydávajú 4G bezdrôtové alebo digitálne signály RS485 pre bezobslužné vzdialené stanice a dosahujú milimetrové rozlíšenie v trubiciach s vodnou hladinou. Piezometre s vibračným drôtom jednoducho nie sú navrhnuté tak, aby spĺňali tieto špecifické požiadavky na výkon v otvorenej vode. V konečnom dôsledku základná technológia poskytuje platformu, ale špecifická konfigurácia sily projektu určuje presný požadovaný typ produktu.

Typ 1 – Pevný snímač zaťaženia: Konštrukčná kompresná vložka

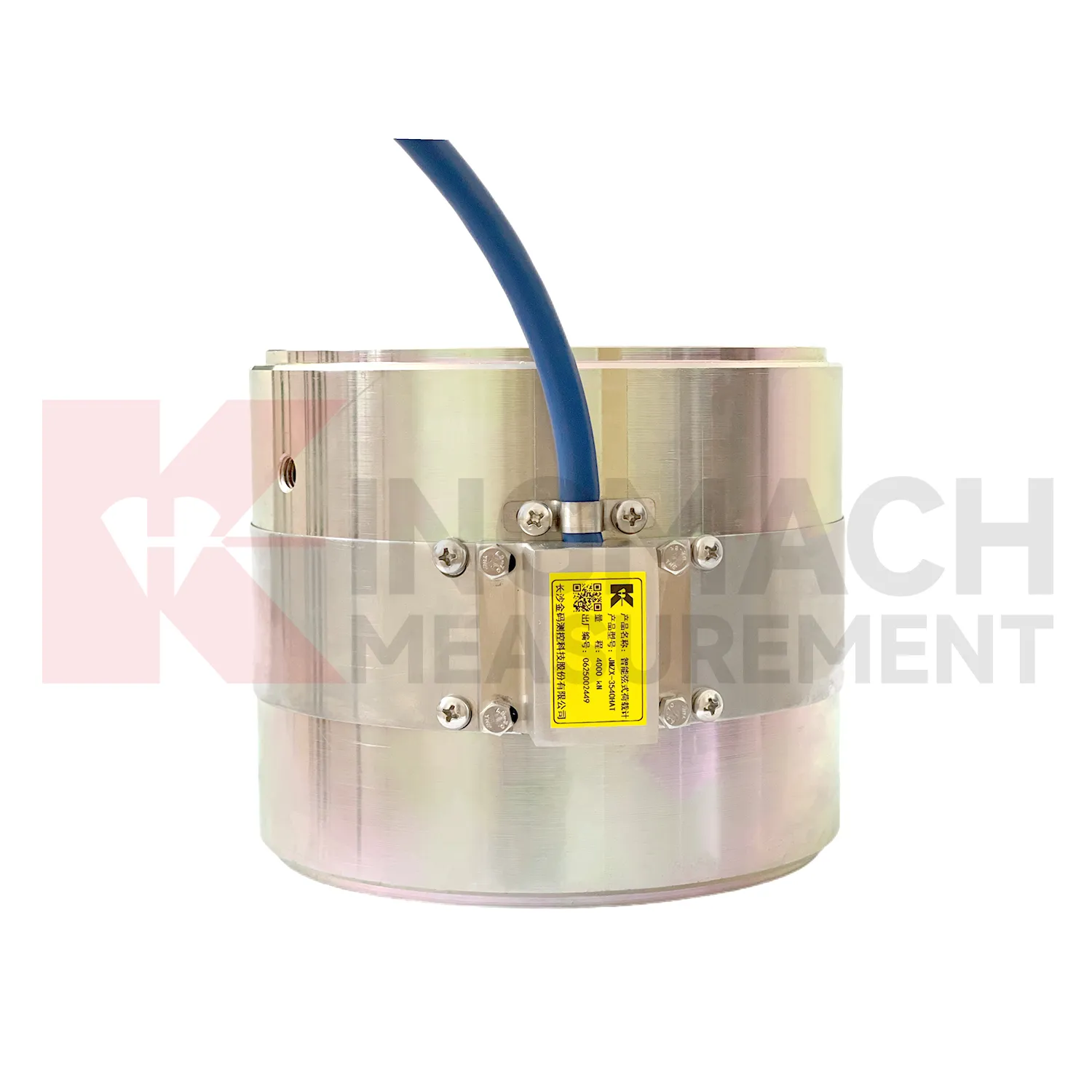

Pevný snímač zaťaženia prenáša konštrukčné zaťaženie priamo, namiesto toho, aby ho len snímal.

Načítať cestu: Sila vstupuje na hornú dosadaciu plochu snímača. Sila potom prechádza cez celú plochu prierezu pevného telesa z elastickej ocele. Nakoniec sila vystupuje cez spodnú plochu ložiska.

Aplikácie: Inžinieri používajú tento typ na monitorovanie sedadiel ložísk mostného piliera a testovanie zaťaženia pilót. Pri testovaní hromady celé testovacie zaťaženie úplne prechádza telom bunky. Slúži tiež na overenie sily hydraulického zdviháka pri operáciách dodatočného napínania a pri dočasnom monitorovaní kompresie prác.

Kľúčové špecifikácie: Kapacity sa pohybujú od 1 000 do 10 000 kN s prísnym rozlíšením 0,1 kN v celom rozsahu. Modely majú 3-strunovú konfiguráciu pre nižšie rozsahy a 6-strunovú konfiguráciu pre vyššie rozsahy. Prevádzková teplota sa pohybuje od -30°C do +80°C. Jednotka toleruje preťaženie 300 až 400 % svojej menovitej kapacity. Integrovaný HAT čip ukladá kalibračné koeficienty, automaticky koriguje teplotu a ukladá 600 záznamov meraní. Snímač nesie certifikáciu GB/T 13606-2007.

Hard Boundary: Táto bunka má pevný dizajn bez centrálneho otvoru. Používatelia ho nemôžu nainštalovať na žiadnu tyč alebo kábel, ktorý musí prejsť cez snímač. Pokus o toto prispôsobenie vytvára excentrické zaťaženie, ktoré znehodnotí všetky zaznamenané merania.

Typ 2 – Dutý snímač zaťaženia: Monitor kotvy cez tyč

Dutý snímač zaťaženia poskytuje prstencový dizajn s 50-ročnou životnosťou.

Načítať cestu: Snímač má prstencové alebo prstencové telo so stredovým otvorom. Tyč, svorník alebo výstuž prechádza týmto otvorom bez toho, aby sa kedy dotkla vnútornej steny. Konštrukčná matica alebo kotviaca doska dosadá priamo na prstencovú plochu. Telo prstenca sa rovnomerne stláča po svojom obvode a viaceré akordy VW spriemerujú signál cez celý prstenec.

Aplikácie: Bežné aplikácie zahŕňajú monitorovanie predpätých kotiev a skalných svorníkov. Účinne meria silu kábla v mostoch a oporných múroch. Inžinieri sa naň spoliehajú pri monitorovaní kotvovej sily priehrad a vodnej energie. Je ideálny na monitorovanie dodatočnej montáže na existujúcich konštrukciách, pretože nevyžaduje demontáž konštrukčného prvku.

Kľúčové špecifikácie: Štandardné kapacity sa pohybujú od 500 do 8 000 kN, aj keď sú k dispozícii aj vlastné modely. Používa 3-akordovú až 6-akordovú konfiguráciu merania. Navrhovaná životnosť je 50 rokov. Táto dlhovekosť spočíva na viacstupňovom stabilite upravenom tele z elastickej ocele, ultravysokopevných drôtoch VW a zváraní kotiev podľa medzinárodného štandardu. Integrovaný HAT čip aktívne ukladá 800 záznamov meraní. Je držiteľom duálnej certifikácie podľa GB/T 13606-2007 a DL/T 269-2022. Ten je normou pre hydraulické inžinierstvo, ktorá je striktne povinná pre súlad s projektom priehrad a vodnej energie.

Tvrdá hranica: Prstencová geometria vyžaduje správne dimenzovanú priechodnú tyč. Umiestnenie dutej bunky do plochého kompresného zväzku bez priechodného člena vytvára nerovnomerné pole napätia a generuje vysoko nespoľahlivé údaje.

4. Typ 3 — Merač axiálneho zaťaženia: Meranie sily lana a vzpery v priebehu času

Axiálny silomer zaberá zreteľnú meraciu medzeru medzi plnými a dutými článkami.

Načítať cestu: Senzor sa priamo pripevňuje k podlhovastému konštrukčnému prvku alebo sa okolo neho upína. Aktívne meria zložku osovej sily pozdĺž primárnej osi prvku. Konštrukcia zámerne izoluje axiálnu silu od akéhokoľvek ohybového momentu. Štandardná kompresná bunka nemôže poskytnúť túto kritickú schopnosť izolácie.

Aplikácie: Poskytuje dlhodobé monitorovanie sily kábla v lanových mostoch, visutých mostoch a pokročilých systémoch stabilizácie svahov. Monitoruje silu vzpery a väzby v oporných múroch a hlbokých výkopoch. Zisťuje tiež uvoľnenie predpätia a prerozdelenie zaťaženia v konštrukciách podoprených káblami počas ich prevádzkovej životnosti.

Kľúčové špecifikácie: Senzor využíva snímanie vibračného drôtu spárované s integrovaným inteligentným čipom HAT. Kupujúci si môžu vybrať buď konvenčný výstup VW alebo inteligentný digitálny výstup RS485. Výber jednoducho závisí od dĺžky káblov a od toho, či stránka využíva automatizovaný zber údajov.

Prečo je tento typ dôležitý: V konštrukciách podoprených káblom zostáva progresívne prerozdelenie zaťaženia spôsobené únavou kábla alebo opotrebovaním kotvy pre rutinnú vizuálnu kontrolu neviditeľné. Merač axiálnej sily generuje kvantitatívne údaje trendu. Tieto údaje hovoria inžinierom presne o tom, kedy sa kábel blíži k prahu výmeny roky predtým, ako sa na konštrukcii objaví akýkoľvek viditeľný defekt.

5. Typ 4 – Inteligentný merač axiálnej sily debnenia: Bezpečnosť zaťaženia vo fáze konštrukcie

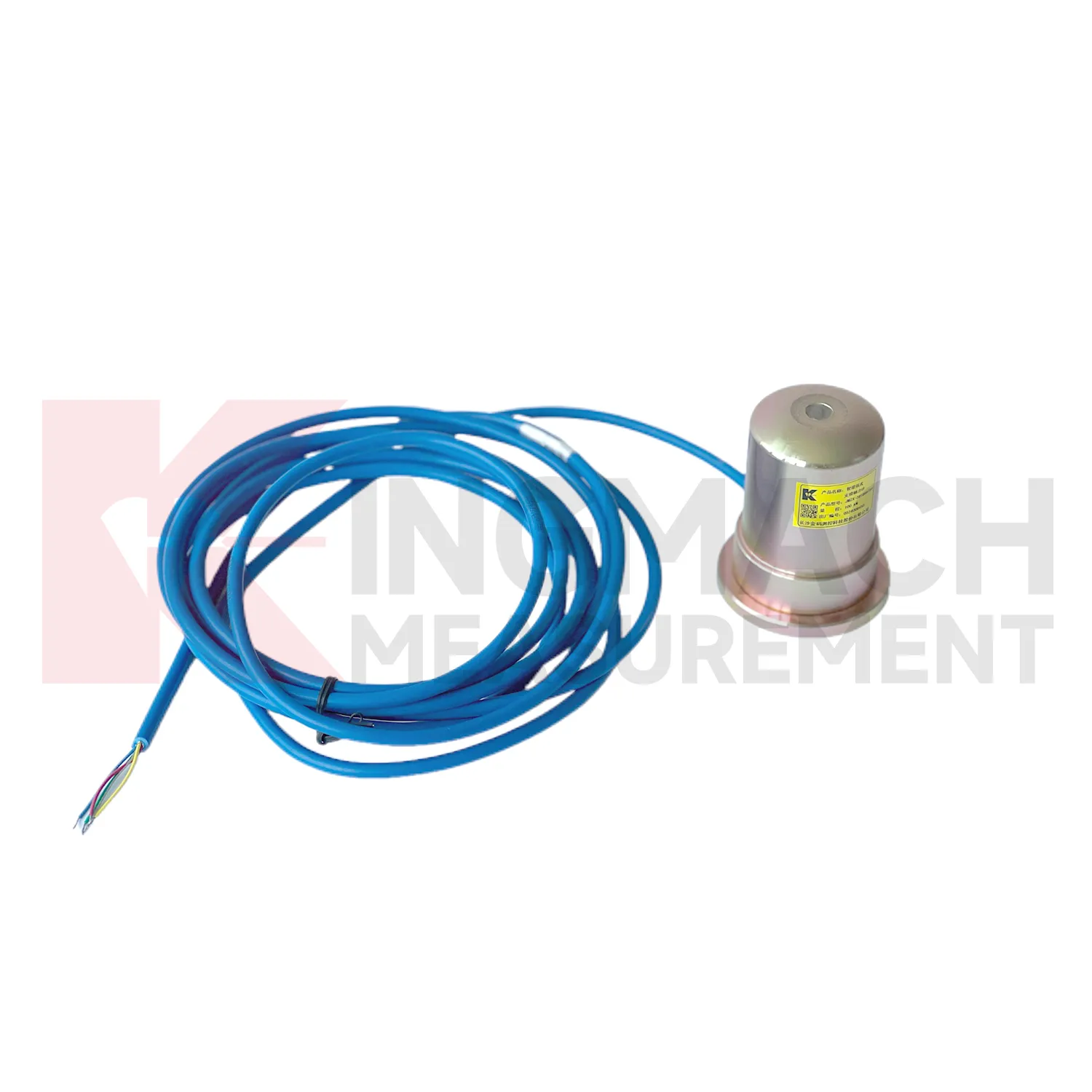

Inteligentný merač osovej sily debnenia slúži úplne inej fáze projektu a profilu používateľa.

Načítať cestu: Využíva identický princíp merania axiálnej sily ako model JMZX-38. Inžinieri však optimalizovali túto verziu špeciálne pre dočasné podpery debnenia, podopretie a podpery. Tímy na mieste opakovane inštalujú a odstraňujú senzor, ako stavba postupne postupuje cez rôzne poschodia alebo sekcie.

Aplikácie: Poskytuje aktívne monitorovanie zaťaženia podpery betónového debnenia počas veľkých liatí. Poskytuje monitorovanie opornej sily v hlbokých výkopoch situovaných v blízkosti zraniteľných existujúcich štruktúr. Poskytuje tiež nevyhnutné monitorovanie falošných stavieb pre mosty a vyvýšené konštrukcie počas fázy ich výstavby.

Prečo je monitorovanie fázy výstavby dôležité: Poruchy debnenia a skríň patria medzi najčastejšie príčiny smrteľného kolapsu konštrukcie počas výstavby. Údaje o axiálnej sile v reálnom čase v podperách okamžite identifikujú nebezpečné prerozdelenie zaťaženia. Toto nebezpečné prerozdelenie často pramení z nerovnomerného uloženia betónu, priľahlých ťažkých bremien žeriavov alebo náhleho sadania podkladu. Senzor deteguje tieto anomálie ešte predtým, ako konštrukcia dosiahne prah katastrofického zlyhania.

Kľúčová výhoda: Výrobca účelovo navrhol tento snímač pre neuveriteľne rýchle inštalačné cykly a extrémne robustnú manipuláciu na aktívnych stavbách. Inteligentný výstup HAT bezpečne umožňuje zobrazenie v reálnom čase priamo na mieste bez potreby špeciálneho systému na zaznamenávanie údajov.

6. Typ 5 – Zemný tlakový článok: Meranie distribuovaného kontaktného napätia s pôdou

Bunky zemného tlaku riešia zložitý problém merania, ktorý nedokáže vyriešiť žiadny iný typ snímača.

Problém merania: Pôda aplikuje distribuované kontaktné napätie na širokom povrchu a nepôsobí ako singulárne bodové zaťaženie. Bežný silomer umiestnený v jednom bode sníma vysoko lokalizované napätie presne v tomto bode. Tento lokálny údaj môže byť výrazne vyšší alebo nižší ako skutočné priemerné zaťaženie konštrukcie. Bunka zemného tlaku má výnimočne veľkú plochú plochu. Táto veľká plocha efektívne spriemeruje koncentrácie napätia spôsobené výraznými zmenami veľkosti častíc, nerovnomernosťou zhutňovania a náhodným zhlukom agregátov.

Dve Varianty:

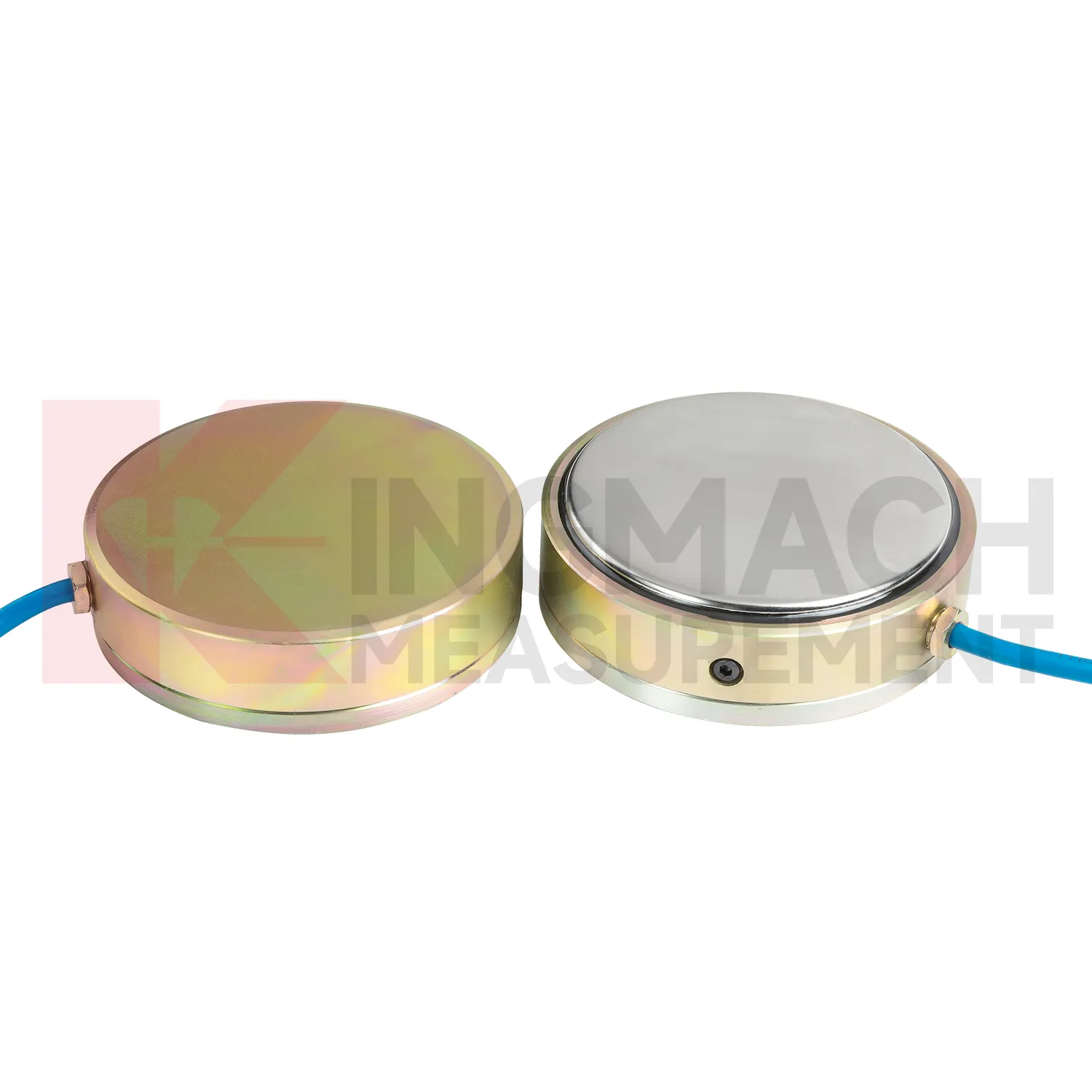

JMZX-50XXAT slúži ako štandardný model. Aktívne monitoruje oporné múry, podzemné stavby, ostenia tunelov, násypy a základové dosky. Presne meria, ako pôda alebo výplňový materiál zaťažuje štruktúru počas celej životnosti monitorovania.

JMZX-51XXAT slúži ako veľký model určený pre aplikácie s vysokým zaťažením. Inžinieri nasadzujú tento model na hrádzi veľkých priehrad, kesónoch s veľkým priemerom a silne zaťažených štrukturálnych výplňových zónach. V týchto extrémnych prostrediach by plocha tváre štandardnej bunky výrazne nereprezentovala skutočné rozloženie napätia v hĺbke.

Variant prípony Smart ATM: Tento variant obsahuje integrovaný HAT čip pre plne automatizovanú korekciu teploty a spoľahlivý digitálny výstup. Táto technológia zostáva absolútne nevyhnutná pre hlboko zakopané bunky, ktoré vyžadujú dlhé káble. Je to dôležité aj na miestach s vysokým EMI z ťažkých odvodňovacích čerpadiel alebo aktívnych výkopových zariadení.

Poznámka k kritickej inštalácii: Technici musia explicitne orientovať čelo bunky kolmo na smer primárneho hlavného napätia. Bunka inštalovaná v nesprávnom uhle meria skôr irelevantnú zložku napätia než špecifické napätie, ktoré projektant zamýšľal monitorovať. Táto chyba zostáva jednou z najčastejších chýb nesprávneho použitia zemného tlakového článku v teréne.

7. Typy 6 – Monitorovanie tlaku kvapaliny: Piezometer a vodomery

Voda a pórový tlak fungujú ako fyzikálne sily na jednotku plochy. Ich meranie je v podstate meranie silomery aplikované priamo na tekuté médium. Tento proces sa opiera o rovnaký fyzikálny princíp, ale využíva iný elastický prvok a odlišnú geometriu snímania.

Podtyp A – piezometer s inteligentným vibračným drôtom (JMZX-55XXHAT): Tento prístroj meria pórový tlak vody a dynamický spád podzemnej vody vo vrtoch a stúpačkách pomocou overeného snímania VW. Inžinieri ho navrhli pre trvalú zabudovanú inštaláciu hlboko v geotechnických formáciách, ako sú základy priehrad, násypy, svahy a inverty tunelov. Je vybavený integrovaným HAT čipom s automatickou teplotnou kompenzáciou a digitálnym výstupom RS485. Toto je absolútna primárna voľba, keď tímy zakopú alebo injektujú senzor natrvalo na miesto na monitorovanie v priebehu rokov alebo dokonca desaťročí. Stúpajúci pórový tlak často pôsobí ako najskorší merateľný prekurzor katastrofickej nestability svahu alebo zlyhania základov priehrady. Toto kritické varovanie sa objaví v údajoch niekoľko dní alebo týždňov predtým, ako dôjde k akejkoľvek viditeľnej deformácii povrchu.

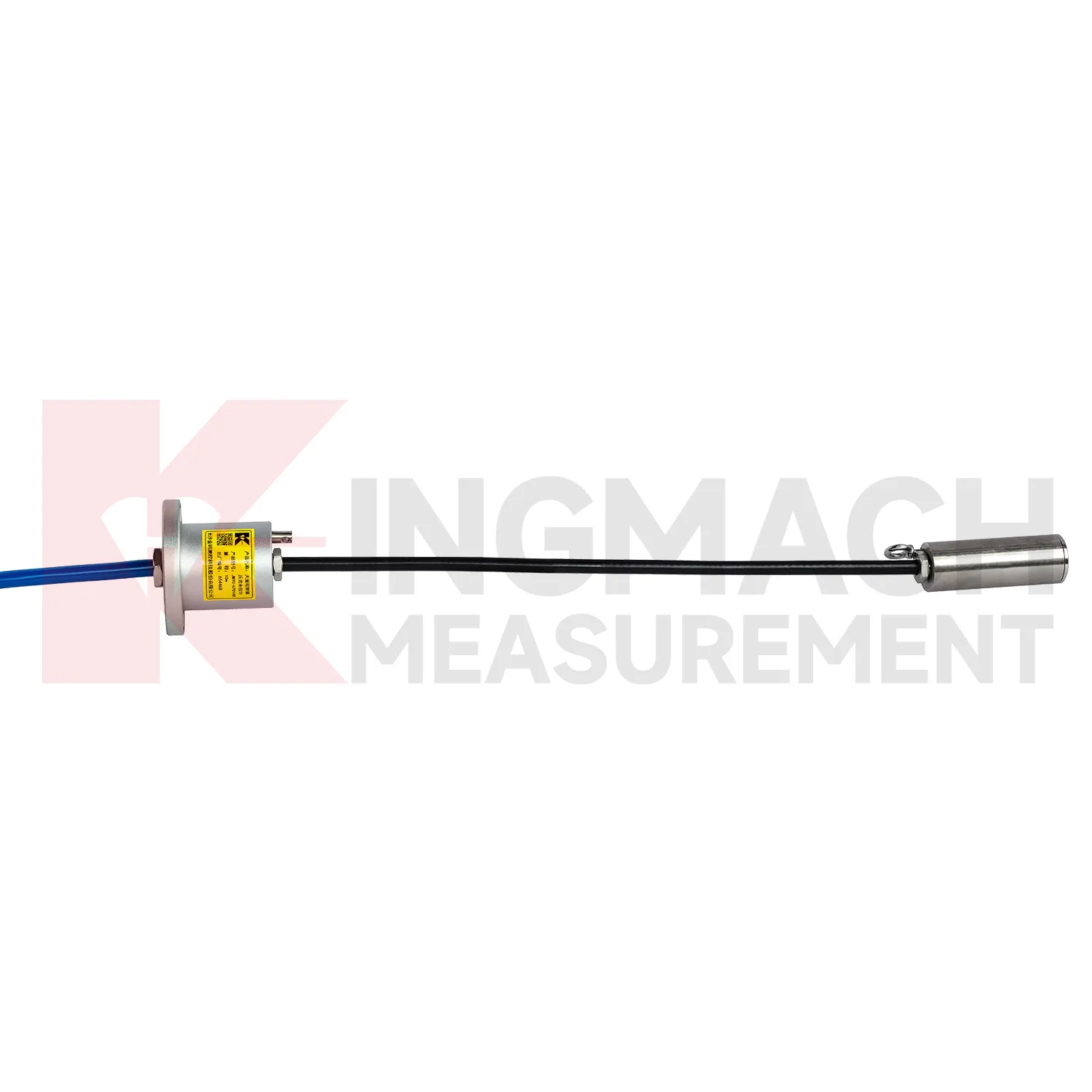

Podtyp B – Širokouhlý inteligentný diferenčný tlakový vodomer (JMYC-67XXAD): Tento vysoko špecializovaný senzor meria hlboký tlak priesaku a presnú hladinu vody. Tímy ho inštalujú do predinštalovaných piezometrických rúrok, výstupov potrubia na odľahčenie tlaku a vrtov v mäkkých základoch. Využíva pokročilú technológiu diferenciálneho tlaku spárovanú s odvetrávaným káblom. Jeho kompaktné rozmery φ24 mm × 71,5 mm zaručujú, že je dostatočne malý na to, aby sa dal bez problémov spustiť do akéhokoľvek štandardného tubusu. Poskytuje výnimočné rozlíšenie 0,1 mm a presnosť 0,2 % FS. Funguje na digitálnom výstupe RS485 (DC 9-24V) a funguje v teplotnom rozsahu -20°C až +80°C. Inžinieri si vyberú tento model, keď inštalácia striktne vyžaduje submilimetrové rozlíšenie hladiny vody v trubici a miesto už má káblové napájanie spolu s dátovou infraštruktúrou RS485.

Podtyp C – Integrovaný širokorozsahový diferenčný tlakový vodomer s 4G (JMYC-67XXAWL): Tento model predstavuje konečný variant autonómneho nasadenia v teréne. Bezproblémovo integruje 4G bezdrôtovú DTU, vysokokapacitnú 3,6V/38Ah nenabíjateľnú lítiovú batériu a vyhradený displej mobilnej aplikácie do veľmi kompaktnej jednotky s rozmermi 85 mm × 85 mm × 106 mm. Poskytuje spoľahlivé rozlíšenie 1 mm a prísnu presnosť ±0,1 % FS. Je držiteľom oficiálnej certifikácie podľa noriem GB/T 11828.2-2022. Životnosť batérie sa agresívne pohybuje od 5 mesiacov v rýchlych 20-minútových intervaloch až po viac ako 3 roky v 6-hodinových intervaloch. Je to dokonalá voľba pre bezobslužné hydrologické monitorovacie stanice, diaľkový dohľad nad nádržami a rozsiahle siete na pozorovanie povrchových/podzemných vôd, kde tradičné sieťové napájanie a káblová infraštruktúra zostávajú úplne nedostupné.

Tabuľka rozhodnutia o výbere produktu

V hlavných programoch bezpečnosti priehrad inžinierske tímy bežne používajú všetky tri typy tlaku tekutín súčasne. Piezometre VW umiestňujú hlboko do základovej injektážnej clony. Bezpečne inštalujú vodomery RS485 do piezometrických rúrok inšpekčnej galérie. Nakoniec presne umiestnia 4G vodomery na hladinomerné stanice. Každý samostatný senzor slúži na vysoko špecifický merací bod v rámci tej istej komplexnej siete na monitorovanie bezpečnosti.

8. Konvenčný vs. Smart HAT: Rozhodnutie v rámci každého typu

Každý vyššie uvedený typ založený na VW sa dodáva v konvenčných aj pokročilých variantoch smart HAT.

Konvenčný výstup VW vytvára nespracovaný frekvenčný signál. Tento nespracovaný signál bezpodmienečne vyžaduje externú čítaciu jednotku alebo špecializovaný záznamník údajov na starostlivú konverziu frekvencie na použiteľné technické jednotky. Ponúka najnižšie počiatočné jednotkové náklady a môže sa pochváliť overenou spoľahlivosťou, ktorá sa osvedčila počas niekoľkých desaťročí. Predstavuje správnu voľbu pre malý počet snímačov, krátke káblové trasy a staršie lokality, ktoré už majú existujúcu infraštruktúru odčítania VW.

Výstup Smart HAT využíva integrovaný čip, ktorý poskytuje plne kalibrované digitálne hodnoty RS485 priamo používateľovi. To eliminuje akúkoľvek potrebu medzikondicionovania signálu. Kompenzácia teploty prebieha automaticky. Palubné úložisko efektívne ukladá kritické údaje do vyrovnávacej pamäte, ak dôjde k výpadku alebo prerušeniu pripojenia hlavného zapisovača. Je tou správnou voľbou pre veľké senzorové polia presahujúce 20 prístrojov. Ak si vezmeme ako príklad projekt s 50 snímačmi počas 10 rokov, riešenie Smart HAT v porovnaní s tradičným samostatným systémom môže dosiahnuť približne 30–40 % úsporu v kabeláži a kanáloch záznamníka údajov, znížiť náklady na údržbu a cestovné náklady na mieste približne o 50 % a znížiť celkové náklady na životný cyklus o 20–25 %. Je potrebné pre dlhé stavebné zariadenia, kde by sa signál z dlhých štandardných analógových signálov rýchlo tiahol cez 100 metrov a vysokorýchlostné analógové signály by sa rýchlo zhoršili.

Diferenčné tlakové vodomery série JMYC sú inteligentné. Pre tieto špecializované nástroje neexistuje žiadny konvenčný variant. JMYC-67XXAD má výstup štandardného RS485 pre káblové automatizované systémy. JMYC-67XXAWL poskytuje spoľahlivé 4G pre plne bezdrôtové bezobslužné nasadenie. Voľba medzi nimi striktne závisí skôr od infraštruktúry lokality než od schopnosti základného senzora.

Zatiaľ čo inteligentné senzory stoja vopred za jednotku viac, výrazne znižujú celkové náklady na vlastníctvo. Minimalizujú potrebné počty kanálov zapisovača údajov, zjednodušujú zložité zapojenie a agresívne znižujú frekvenciu návštev údržby. V štandardnom 50-senzorovom monitorovacom systéme priehrady, dlhodobé úspory nákladov počas životného cyklu počas 10-ročného programu zvyčajne prevyšujú počiatočnú prémiu vopred o veľmi významnú maržu.

Správny typ je definovaný silou, nie katalógom

Každý z deviatich odlišných produktov v tomto komplexnom rade existuje, pretože v skutočných inžinierskych projektoch existuje vysoko špecifická konfigurácia sily. Správny typ nie je nikdy len preferenciou produktu; zostáva absolútnou geometrickou nevyhnutnosťou. Vážne štrukturálne monitorovacie programy bežne používajú tri až päť rôznych typov súčasne. Úplný obraz štrukturálnej bezpečnosti si vo svojej podstate vyžaduje viacero parametrov merania, nielen viacero duplicitných snímačov presne rovnakého typu.

Máte už identifikovaný typ nosnej konštrukcie?

[ Zobraziť pevné / duté snímače zaťaženia ] · [ Zobraziť sériu axiálnych snímačov zaťaženia ] · [ Zobraziť sériu zemného tlaku / piezometra ] · [ Pozrite si systémy monitorovania hladiny vody ] · [ Kontaktujte technického konzultanta Kingmach → ]
