Pevný verzus dutý snímač zaťaženia: Komplexný sprievodca technickým výberom (cesty síl a typické aplikácie a požiadavky na certifikáciu)

Voľba medzi pevným snímačom zaťaženia a dutým snímačom zaťaženia je skutočným technickým rozhodnutím. Nie je to boj o vlastnosti produktu. Zásadný rozdiel spočíva v tom, ako sa do snímača vnáša sila. Táto dráha zaťaženia určuje, kde každý typ spoľahlivo funguje a kde nevyhnutne zlyhá. Tento článok slúži ako nástroj rozhodovania. Porovnanie je založené skôr na inžinierskej logike než na preferencii značky. Začneme tým, čo každý senzor vlastne je. Slová "pevný" a "dutý" popisujú tvar, ale neopisujú funkciu.

1. Čo je to pevný snímač zaťaženia – a ako meria silu?

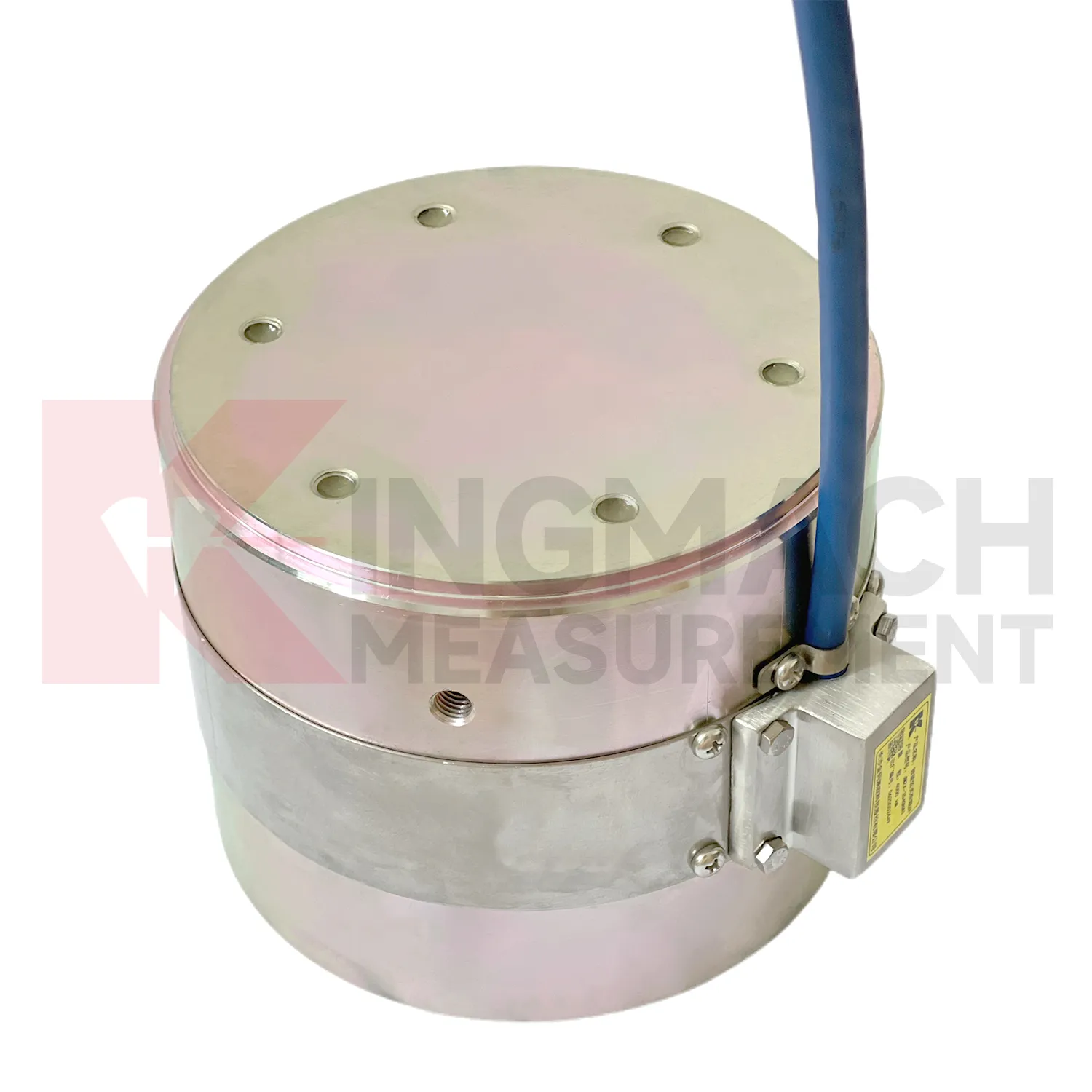

Inžinieri už vedia, ako valec vyzerá. To, čo skutočne potrebujú pochopiť, je dráha zaťaženia cez pevné telo. Pevný snímač zaťaženia má architektúru jadra založenú na cylindrickom kompresnom prvku s pevným telom. Elastické oceľové teleso sa pri axiálnom tlakovom zaťažení tvaruje rovnomerne. Zabudované vibračné drôtené struny sú umiestnené vo vnútri tela. Tieto struny detegujú mikroprepätie ako výraznú zmenu frekvencie.

Logika dráhy zaťaženia je jednoduchá. Zaťaženie vstupuje do hornej nosnej plochy. Prechádza celým prierezom elastického prvku. Nakoniec vystupuje cez spodnú nosnú plochu. Samotná bunka sa stáva štrukturálnou vložkou. Nesie fyzickú záťaž.

Viacstrunový dizajn spriemeruje namerané hodnoty z viacerých meracích bodov vo vnútri tela. Nižšie kapacitné rozsahy využívajú 3-strunový dizajn. Vyššie kapacitné rozsahy vyžadujú 6-strunový dizajn. Toto viacreťazcové spriemerovanie dáva Séria Kingmach JMZX-34XX/35XX/36XXHAT jeho presnosť 0,5% FS. Túto presnosť si zachováva v obrovskom rozsahu 1 000 – 10 000 kN, a to aj napriek náročným prevádzkovým prostrediam.

Zariadenie obsahuje integrovaný čip HAT. Tento inteligentný čip natívne ukladá kalibračný koeficient. Automaticky koriguje teplotu pomocou vstavaného termistora. Uloží tiež až 600 záznamov meraní. Senzor si pamätá vlastnú históriu aj bez pripojeného dataloggeru.

Prevádzkový rozsah je od -30°C do +80°C. Pevný článok sa navyše môže pochváliť toleranciou preťaženia až do 300–400 % svojej menovitej kapacity pred katastrofickým zlyhaním. To poskytuje vysoko zmysluplnú bezpečnostnú rezervu. Náhle náhodné preťaženie je veľmi reálnym rizikom pri testovaní pilót a mostných ložísk.

[Zobraziť úplné špecifikácie pre pevný snímač Kingmach JMZX-35XXHAT]

2. Čo je to dutý snímač zaťaženia – a čím sa štrukturálne odlišuje?

Dutý snímač zaťaženia je tiež známy ako prstencový snímač zaťaženia. Architektúra jadra sa opiera o prstencové (kruhové) teleso so stredovým vývrtom. Štrukturálny člen prechádza stredom bunky. Týmto členom môže byť kotviaca tyč, lano alebo skrutka. Zaťaženie sa prenáša z matice konštrukčného prvku priamo na prstencovú plochu článku. Záťaž nevstupuje do samotnej steny vrtu.

Logika dráhy zaťaženia sa úplne líši od pevnej bunky. Zaťaženie vstupuje cez prstencovú nosnú plochu. Telo prsteňa sa rovnomerne stláča po svojom obvode. Okolo krúžku je usporiadaných viacero vibračných drôtených strún. Tieto reťazce spriemerujú kompresný signál. Tento multi-akordový dizajn silne kompenzuje menšie excentrické zaťaženie. Jednostrunová konštrukcia jednoducho nezvládne nerovnomerné zaťaženie.

Tento multi-akordový dizajn využíva tri akordy v nižších rozsahoch. Postupuje do šiestich akordov pre rozsah 4 000 až 8 000 kN. Táto špecifická architektúra umožňuje Dutý snímač zaťaženia JMZX-3XXXHAT na inštaláciu na živú kotevnú tyč bez demontáže. Tyč sa jednoducho prevlečie. Orech sa opiera o čelo bunky. Monitorovanie začína okamžite.

Dutá bunka má konštrukčnú životnosť 50 rokov. Elastické oceľové telo prechádza viacstupňovou stabilizačnou úpravou predtým, ako vôbec opustí továreň. Vnútorné vibračné drôty sú vyrobené z ocele s ultra vysokou pevnosťou. Technici kotvia tieto drôty pomocou medzinárodnej štandardnej technológie zvárania. Toto nie sú základné špecifikačné nároky. Sú to životne dôležité rozhodnutia o dizajne, ktoré sú veľmi dôležité v 20-ročných programoch bezpečnosti priehrad.

Táto bunka má dvojitú certifikáciu podľa GB/T 13606-2007 a DL/T 269-2022. Druhá norma je špecifická pre hydraulické a energetické inžinierstvo. To z neho robí jedinú správnu voľbu pre monitorovanie priehrad a kotvy vodnej elektrárne.

[Zobraziť technické špecifikácie dutého snímača zaťaženia JMZX-3XXXHAT]

3. Špecifikácie vedľa seba: Čo čísla v skutočnosti znamenajú

Atribút	Pevný snímač zaťaženia (JMZX-35XXHAT)	Dutý snímač zaťaženia (JMZX-3XXXHAT)	Čo to znamená v praxi
Rozsah kapacity	1 000 – 10 000 kN	500 – 8 000 kN (k dispozícii na mieru)	Spodný vstupný bod 500 kN dutej bunky vyhovuje menším kotevným tyčám. Pevná bunka by tu bola príliš špecifikovaná. Pre aplikácie testovania pilotových základov s mimoriadne vysokou kapacitou presahujúce 8 000 kN môže Kingmach poskytnúť prispôsobené riešenia pevných snímačov zaťaženia JMZX-36XXHAT. Pre viac informácií neváhajte kontaktovať náš technický tím.
Rozlíšenie	0,1 kN (všetky modely)	0,1–1 kN (líši sa podľa modelu)	Konzistentné rozlíšenie 0,1 kN pevnej bunky napomáha presnému testovaniu vlasov. Rozlíšenie 1 kN dutého článku je prijateľné, pretože monitorované zaťaženia sú proporcionálne veľké.
Kapacita pamäte	600 záznamov	800 záznamov	Väčší úložný priestor dutej bunky odráža jej profil nasadenia s dlhším trvaním na desaťročia trvajúce monitorovanie.
Certifikácie	GB/T 13606-2007	GB/T 13606-2007 a DL/T 269-2022	Dodatočná norma pre hydraulické inžinierstvo (DL/T 269-2022) zaisťuje prísne dodržiavanie projektu v prostredí priehrad.
Životnosť dizajnu	Nešpecifikované (závisí od aplikácie)	50 rokov	Dutá bunka je navrhnutá na trvalé monitorovanie. Pevná bunka sa bežne používa v dočasných testovacích fázach.

Tieto čísla poskytujú vynikajúci návod. Odhaľujúcou otázkou však je, kam ktorý typ skutočne patrí v skutočnom projekte.

4. Kde sú pevné snímače zaťaženia najlepšie – a prečo

Táto časť vysvetľuje, prečo je špecifická dráha zaťaženia pevnej bunky správnou voľbou. Pozeráme sa na zdôvodnenie, nielen na katalogizáciu funkcií.

Testovanie zaťaženia hromadou: Pevný snímač zaťaženia na testovanie hromady sa perfektne hodí. Pevná bunka je umiestnená priamo medzi hlavou pilóty a nakladacím zdvihákom. Celé testovacie zaťaženie prechádza priamo cez telo bunky. Schopnosť tuhej konštrukcie niesť zaťaženie je tu absolútne nevyhnutná. Jeho masívna kapacita až 10 000 kN pokrýva najväčšie priemery vŕtaných pilót v základoch mostov.

Monitorovanie sedadla mostného piliera: Bunka pôsobí ako štrukturálna vložka v rámci nosného bloku. Musí niesť obrovské konštrukčné zaťaženie na dobu neurčitú a zároveň ich aktívne merať. Kompresná geometria pevného tela to zvláda dokonale. Referenčné rozmery pevných snímačov zaťaženia Kingmach hladko zodpovedajú štandardným rozmerom nosnej dosky v kódoch konštrukcie mostov.

Meranie sily hydraulického zdviháka: Operácie dodatočného napínania vyžadujú prísny dohľad. Pevná bunka je umiestnená pod zdvihákom. Meria aplikovanú silu v reálnom čase. Tým sa overí, či sa projektované predpätie skutočne dosiahne na mieste. Inžinieri sa nemôžu jednoducho spoliehať na výpočty tlaku v zdviháku.

Dočasné sledovanie pracovného zaťaženia: Stavebné tímy monitorujú debnenie, falcovanie a podopretie. Monitorovací program končí, keď je štruktúra dokončená. Tým odstráni prístrojové vybavenie. Vysoká tolerancia preťaženia z pevného článku z neho robí robustnú, opakovane použiteľnú voľbu pre hrubé stavebné práce.

Prečo zlyháva pri aplikáciách s priechodnými tyčami: Pevná bunka nemá stredový otvor. Nemôže sa nasunúť na tyč alebo kábel. Inžinieri to nedokážu ľahko prispôsobiť. Vytváranie vlastných koncových tvaroviek okamžite zavádza excentrické zaťaženie. To priamo ohrozuje presnosť merania a ničí údaje.

[Pozrite si skutočné svetové aplikácie produktov Kingmach v konkrétnych typoch projektov]

5. Kde sú duté snímače zaťaženia najlepšie – a prečo

Dutá bunka nie je jednoducho modifikovaná pevná bunka. Ide o zásadne odlišný nástroj. Je optimalizovaný pre úplne inú geometriu nakladania.

Monitorovanie kotviaceho lana a predpätej výstuže: Tu žiaria aplikácie dutých snímačov zaťaženia. Tyč alebo kábel sa hladko prevliekajú cez stredový otvor. Matica alebo kotviaca doska dosadá naplocho na prstencovú plochu. Bunka meria skutočnú silu predpätia v šľache. Nemeria vstup jack. Meria skutočnú silu v konštrukčnom prvku po uzamknutí a v priebehu času.

Monitorovanie skalných svorníkov a zemných kotiev: Tunely, svahy a oporné steny sa spoliehajú na skalné kotvy. Dutá bunka sedí na hlave skrutky počas počiatočnej inštalácie. Zostáva tam počas životnosti konštrukcie. Jeho 50-ročná konštrukčná životnosť zodpovedá trvaniu dlhodobého monitorovacieho programu. Modely s menším priemerom presne zodpovedajú štandardným rozmerom hlavy skrutiek.

Monitorovanie priehrad a kotvy vodnej elektrárne: Certifikácia DL/T 269-2022 je prísne povinná pre čínske normy hydraulického inžinierstva. Je to prísna požiadavka na dodržiavanie predpisov. Duálna certifikácia dutej bunky pokrýva túto zákonnú nevyhnutnosť. Pevná bunka nespĺňa tento špecifický hydraulický štandard.

Monitorovanie káblov a závesov mostov: Programy monitorovania modernizácie sa často zameriavajú na existujúce mosty. Prstencový tvar umožňuje jednoduchú inštaláciu na existujúce káble. Technici potrebujú prístup iba ku koncu kotvy. Inštalácia nevyžaduje žiadne rezanie konštrukčného prvku. Toto je často rozhodujúci faktor pre inžinierov obstarávania.

Prečo zlyháva pri jednoduchých aplikáciách ložísk: Dutá bunka má prstencovú geometriu. Tento tvar prirodzene koncentruje zaťaženie na úzku plochu ložiska krúžku. Umiestnenie do plochého ložiskového stĺpca bez správne dimenzovanej priechodnej tyče vytvára nerovnomerné pole napätia. Snímač správne načíta toto napätie, ale údaj nereprezentuje skutočné zaťaženie ložiska.

[Pozrite si skutočné svetové aplikácie produktov Kingmach v konkrétnych typoch projektov]

6. Logika inštalácie: Čo každý typ vyžaduje od tímu lokality

Požiadavky na inštaláciu v konečnom dôsledku určujú, kde projekty uspejú alebo zlyhajú. Oba typy snímačov zaťaženia s vibračným drôtom vyžadujú od tímu na stavbe vysokú presnosť.

Požiadavky na inštaláciu pevných buniek: Ploché, paralelné nosné plochy sú absolútne nemenné. Nerovnomernosť povrchu len 1 mm na povrchu bunky s priemerom 200 mm ničí údaje. Zavádza masívne, merateľné excentrické zaťaženie. Tímy musia štandardne používať guľové podložky sedadiel. Technici musia pred použitím úplne prvého zaťaženia overiť správne zarovnanie s osou zaťaženia.

Požiadavky na inštaláciu dutých článkov: Vôľa medzi otvorom a tyčou musí presne zodpovedať špecifikovanej tolerancii. Stredová tyč sa pri zaťažení nikdy nesmie dotýkať steny vnútorného otvoru. Technici vykonávajú inštaláciu na hlave kotvy pred napnutím matice. Opätovná inštalácia po napnutí je prakticky nemožná. Tím by musel úplne uvoľniť celú kotvu, aby napravil chybu.

Plánovanie kontinuity signálu: Oba typy snímačov zaťaženia využívajú architektúru smart HAT. Poskytujú vynikajúci digitálny výstup na veľké vzdialenosti. Technici však musia počas inštalácie naplánovať vedenie káblov od snímača k záznamníku údajov. Nemôžu jednoducho dodatočne namontovať káble. Zakopané a podvodné káblové trasy vyžadujú ťažký pancierový kábel. Požadujú tiež vodotesné spojovacie krabice prísne dimenzované na presnú hĺbku inštalácie.

Zdieľané riziko: Oba typy buniek zostávajú vysoko zraniteľné voči skorým chybám. Chyby pri inštalácii nie je možné neskôr opraviť bez vážneho fyzického zásahu. Správna presná inštalácia na prvý raz nie je prehnaná inžinierstvo. Je to jediná možnosť.

7. Kontrolný zoznam rozhodovania: Päť otázok, ktoré vedú k správnej voľbe

Inžinieri čelia prísnym termínom. Použite tento stručný rozhodovací nástroj na usmernenie vašej stratégie obstarávania.

Otázka 1 — Existuje konštrukčný prvok (tyč, kábel, skrutka), ktorý musí prejsť cez snímač?
Áno: Vyberte dutý.
Nie: Vyberte pevné.

Otázka 2 — Bude snímač niesť konštrukčné zaťaženie úplne alebo ho iba snímať?
Vnútorne musí uniesť plné zaťaženie: Vyberte si pevné.
Iba zmysel (sila prenášaná cez nosnú plochu): Vyberte si ktorýkoľvek typ, presne v závislosti od otázky 1.

Otázka 3 – Ide o dočasný test alebo trvalé monitorovacie zariadenie?
Fáza dočasného testu / konštrukcie: Vyberte pevné.
Trvalý / dlhodobý program SHM: Vyberte si dutý (vyznačuje sa konštrukčnou životnosťou 50 rokov).

Otázka 4 – Spadá projekt pod normy hydraulického inžinierstva alebo energetiky?
Áno: Vyberte duté (certifikované DL/T 269-2022).
Nie: Každý typ spĺňa všeobecnú normu GB/T 13606-2007.

Otázka 5 – Aká je požadovaná monitorovacia kapacita?
Pod 500 kN: Vyberte si duté (k dispozícii sú vstupné modely).
10 000 kN alebo viac: Vyberte si pevné (duté normálne dosahujú 8 000 kN štandard, aj keď existujú vlastné možnosti).

Záverečná poznámka k kontrolnému zoznamu: Ak dve alebo viac otázok nasmeruje váš tím opačným smerom, okamžite zastavte. Vaša žiadosť vyžaduje odbornú kontrolu. Kingmach poskytuje vlastné konfigurácie na zvládnutie zložitých hybridných požiadaviek.

Geometria aplikácie rozhoduje o geometrii snímača

Pevné snímače zaťaženia a duté snímače zaťaženia nie sú nikdy konkurenčnými produktmi v rôznych cenových hladinách. Sú to v podstate doplnkové nástroje navrhnuté pre úplne odlišné dráhy zaťaženia. Jedinečná geometria projektu vždy určuje, ktorý snímač je správny.

Mnoho veľkých projektov vyžaduje oba typy súčasne v rôznych monitorovacích bodoch. Komplexný mostný program môže bezpečne používať pevné bunky na ložiskových sedlách a súčasne rozmiestňovať duté bunky na kotvách kotviacich káblov.

Stále si nie ste istí správnym riešením pre váš projekt? Vyplňte nižšie uvedený technický konzultačný formulár a inžinieri Kingmach vám do 24 hodín poskytnú prispôsobené odporúčania pre výber. [Zobraziť stránku produktu s pevnou záťažou] · [Zobraziť stránku produktu s dutým zaťažením] · [Stiahnuť úplný technický list (PDF)]
