Duté snímače zaťaženia na monitorovanie mostných káblov a kotiev: Sprievodca výberom a špecifikácie

Lanové mosty, predpäté betónové paluby a priehradové kotvy sa spoliehajú na presne kalibrované napätie, aby sa zachovala štrukturálna integrita. Už päťpercentné odchýlky môžu urýchliť únavové zlyhanie. Môžu tiež spustiť náhle, katastrofické štrukturálne preťaženie. Tradičné metódy merania sily zahŕňajú tlakomery zdviháka a pravidelné testovanie zdvihu. Tieto metódy sú prerušované a veľmi náročné na prácu. Okrem toho sú úplne nevhodné na trvalé, dlhodobé sledovanie štrukturálneho zdravotného stavu. Táto medzera v monitorovaní spôsobuje zraniteľnosť kritickej infraštruktúry.

Dutý snímač zaťaženia poskytuje elegantné trvalé riešenie tohto problému. Tento snímač, známy tiež ako priechodný alebo prstencový snímač zaťaženia, sa hodí priamo na skrutku, tetivu alebo kotevnú tyč. Meria tlakovú silu nepretržite bez prerušenia konštrukčného systému. Tento článok preskúma princípy fungovania a technologické výhody týchto senzorov. Bude sa týkať aj výberu modelu, kľúčových aplikácií, systémovej integrácie a kritických kritérií obstarávania.

Ako v skutočnosti funguje dutý snímač zaťaženia z vibračného drôtu: Vysvetlenie prstencového viacstrunového dizajnu

Inžinieri musia pochopiť, ako vibračný drôtový dutý snímač skutočne funguje, aby ho správne špecifikovali. Zariadenie sa spolieha na robustné prstencové teleso. Tento prstenec z elastickej ocele prechádza prísnym viacstupňovým spracovaním stability. Rozdeľuje tlakové zaťaženie rovnomerne po svojom obvode. Tento prstencový dizajn eliminuje chyby excentrického zaťaženia, ktoré často trápia ploché snímače zaťaženia počas nesprávne nastavených inštalácií.

Vnútri tohto krúžku výrobcovia používajú viacakordové usporiadanie vibračného drôtu. V závislosti od kapacity snímač používa troj-, štvor- alebo šesť-akordové konfigurácie strún. Tieto viacnásobné akordy spriemerujú hodnoty napätia v priereze prstenca. Vďaka tomuto usporiadaniu hlási séria JMZX-3XXXHAT záťaže s vysoko citlivým rozlíšením 0,1 až 1 kN, dokonca aj pri obrovskej kapacite 8 000 kN.

Hlavným mechanizmom je samotný princíp vibračného drôtu. Každý oceľový drôt s ultra vysokou pevnosťou je upevnený pomocou medzinárodného štandardného kotvového zvárania. Frekvencia budenia drôtu je priamo úmerná jeho napätiu. Tento frekvenčný výstup zostáva úplne odolný voči zmenám odporu kábla a elektromagnetickému rušeniu. Táto elektrická odolnosť je nevyhnutná pri dlhých káblových vedeniach na rušných civilných stavbách.

Okrem toho zabudovaný inteligentný čip permanentne ukladá jedinečné kalibračné faktory snímača. Čip môže zaznamenávať až 800 záznamov meraní vrátane časových pečiatok, teplôt a hodnôt s nulovou korekciou. Táto funkcia umožňuje inžinierom vykonať overenie kalibrácie v teréne bez vrátenia jednotky do továrne. Napokon, vstavaný teplotný senzor poskytuje automatickú korekciu teploty pri každom jednom meracom cykle. To eliminuje tepelne vyvolané falošné hodnoty vo vonkajších alebo zakopaných inštaláciách.

Vibračný drôt vs. tenzometer vs. hydraulika: Prečo dutý článok VW vyhráva pri dlhodobom civilnom monitorovaní

Kupujúci často porovnávajú duté snímače zaťaženia výlučne na základe počiatočnej kúpnej ceny. Musíte však vyhodnotiť celkové náklady na monitorovanie. To zahŕňa dlhodobý posun nuly, požiadavky na údržbu, obmedzenia vzdialenosti signálu a celkovú spoľahlivosť údajov.

• Odporové (fóliové) duté snímače zaťaženia: Tieto senzory ponúkajú nižšie počiatočné náklady. Sú však veľmi náchylné na nulový posun v priebehu času. Tiež trpia zmenami odporu spôsobenými vlhkosťou a vo veľkej miere sa spoliehajú na zosilňovače pre dĺžky káblov presahujúcich 50 metrov. Sú nevhodné na trvalé bezobslužné monitorovanie.
• Hydraulické snímače zaťaženia: Tieto zariadenia sa úplne vyhýbajú obavám z elektrického rušenia. Vyžadujú však častú údržbu tekutín. Sú náchylné na netesnosti v zabudovaných alebo stiesnených konštrukčných inštaláciách. Okrem toho nemôžu prenášať namerané hodnoty do vzdialených dataloggerov bez pridania sekundárnych tlakových prevodníkov.
• Duté snímače zaťaženia z vibračného drôtu: Tieto snímače vytvárajú frekvenčný výstup, ktorý zostáva stabilný po celé desaťročia. Signály sa perfektne prenášajú cez kilometrové káble bez skreslenia. Nevyžadujú žiadny priebežný kalibračný plyn alebo kvapalinu. Sú plne utesnené a vodotesné.

Séria JMZX-3XXXHAT sa môže pochváliť dizajnovou životnosťou 50 rokov. Pri infraštruktúrnych projektoch so životnosťou 20 až 50 rokov je dutá bunka s vibračným drôtom jedinou technológiou, pri ktorej výmena senzora v polovici projektu nie je nevyhnutným predpokladom plánovania.

Typ technológie	Dlhodobá stabilita	Maximálna dĺžka kábla	Požiadavka na údržbu	Zabudovaná vhodnosť
Odpor (fólia)	Slabé (nulový drift)	< 50 metrov	Stredná (kalibrácia)	Nízka
Hydraulické	Mierne	N/A (vyžaduje prevodník)	Vysoká (kontroly tekutín)	Nízke (riziko úniku)
Vibračný drôt	Výborne	> 1000 metrov	Zero (bezúdržbový)	Vysoká (úplne utesnená)

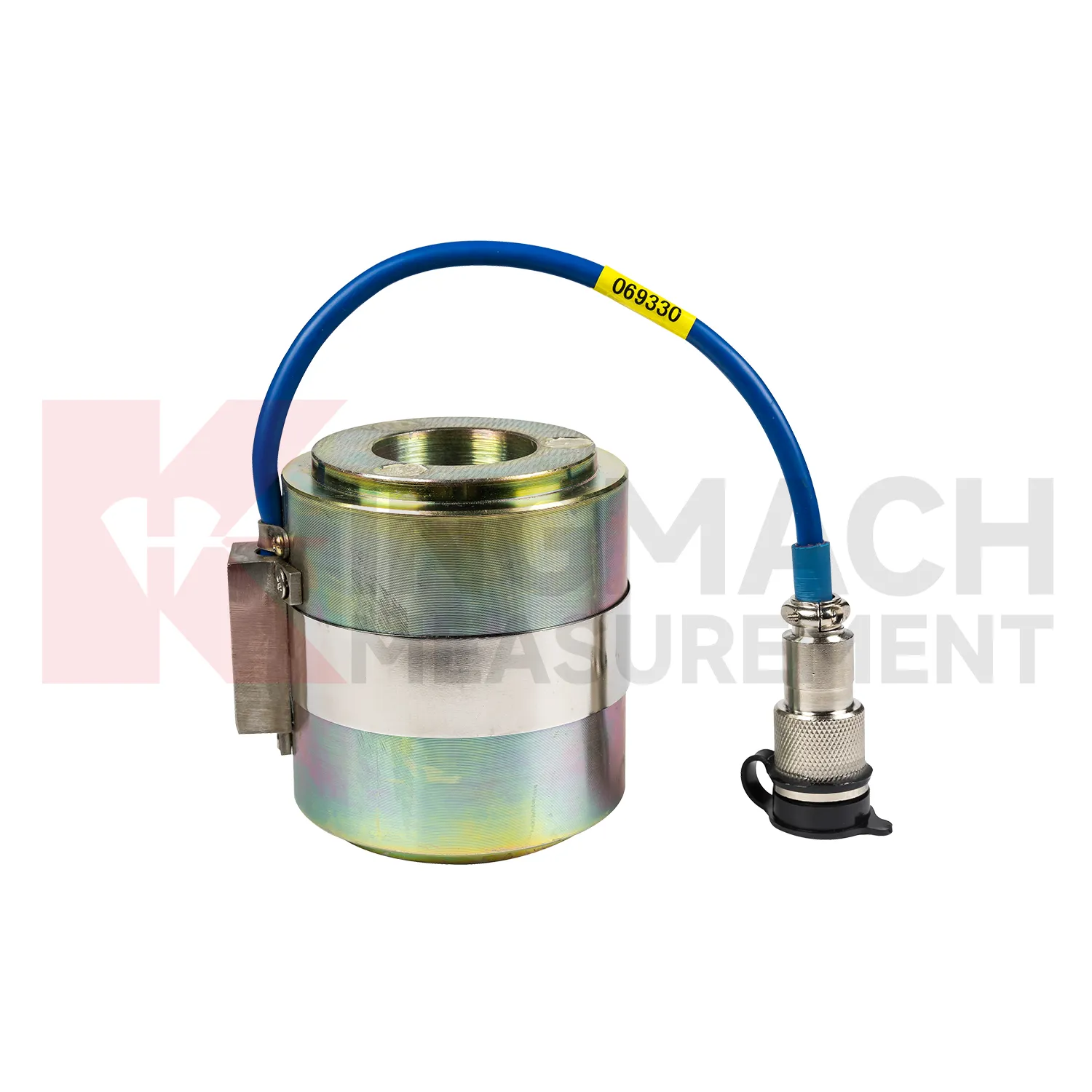

Séria JMZX-3XXXHAT: Rozsah kapacity, konfigurácia akordu a rozmerová referencia

Inžinieri obstarávania potrebujú presné špecifikácie, aby zosúladili senzory s úrovňami projektového zaťaženia. Séria JMZX-3XXXHAT ponúka komplexný rozsah kapacity od 500 kN do 8 000 kN v ôsmich štandardných modeloch. Tento rozsiahly sortiment pokrýva všetko od jednoduchých skalných kotiev až po masívne lanové mostové káble.

Počet akordov sa inteligentne mení podľa kapacity snímača. Modely do 2 000 kN používajú trojakordovú konfiguráciu. Model 3 000 KN používa štyri akordy. Modely s hodnotou 4 000 kN a viac používajú šesť akordov. Toto štrukturálne škálovanie zachováva presnosť merania so zväčšujúcim sa priemerom prstenca. Citlivosť snímača je 0,1 kN na úrovni 500 kN. Pre všetky modely nad 1 000 kN sa zvyšuje citlivosť na 1 kN. Táto presnosť ľahko spĺňa typickú požiadavku ±0,1%, ktorá sa nachádza v kódoch na monitorovanie štrukturálnych káblov.

Tieto snímače zaťaženia majú kompaktnú výšku v rozsahu od 90 do 130 milimetrov. Tento nízky profil bez problémov zapadá do štandardných kotevných hláv a zostáv nosných dosiek bez potreby konštrukčných úprav. Pre neštandardné priemery otvorov alebo jedinečné environmentálne potreby je k dispozícii aj vlastný model JMZX-3X00.

Referenčná tabuľka modelu JMZX-3XXXHAT

Model	Kapacita	Citlivosť	Vnútorný otvor (Ø)	Výška	Konfigurácia
JMZX-3405AT	500 KN	0,1 kN	70 mm	90 mm	3-chord
JMZX-3410AT	1 000 KN	1 KN	100 mm	90 mm	3-chord
JMZX-3520AT	2 000 KN	1 KN	140 mm	120 mm	3-chord
JMZX-3530AT	3 000 KN	1 KN	170 mm	120 mm	4-chord
JMZX-3540AT	4 000 KN	1 KN	200 mm	130 mm	6-chord
JMZX-3550AT	5 000 KN	1 KN	220 mm	130 mm	6-chord
JMZX-3560AT	6 000 KN	1 KN	240 mm	130 mm	6-chord
JMZX-3580AT	8 000 KN	1 KN	280 mm	130 mm	6-chord

Kde sú rozmiestnené duté snímače zaťaženia: Šesť náročných inžinierskych scenárov

Inžinieri nasadzujú duté snímače zaťaženia v rôznych prostrediach s vysokými rizikami. Každá aplikácia predstavuje špecifické bezpečnostné dôvody a výzvy dlhodobého monitorovania.

• Zavesené a visuté mosty: Oporné laná musia zostať v rozmedzí 3 až 5 percent ich konštrukčného napätia, aby sa zabezpečila zhoda s únavovou životnosťou. Snímače zaťaženia z dutého vibrujúceho drôtu sú trvalo umiestnené v zóne ukotvenia. Poskytujú nepretržité údaje o sile kábla priamo do systémov správy mostov. Tým sa úplne nahrádzajú nákladné, periodické testy odklápania.
• Dodatočne predpäté betónové konštrukcie: Strata sily šľachy sa vyskytuje postupne v dôsledku dotvarovania, zmršťovania a relaxácie v betónových mostoch a konštrukciách jadrových izolácií. Zabudované prstencové silomery sú umiestnené nad nosnou doskou kotvy. Sledujú dlhodobý vývoj sily. Tieto údaje priamo informujú o budúcich rozhodnutiach o opätovnom napnutí.
• Priehradné a svahové kotvy: Skalné svorníky a injektované kotvy stabilizujú opory hrádze a prerezané svahy. Toto sú kritické bezpečnostné prvky. Vodotesný, odolný voči korózii JMZX-3XXXHAT dokonale vyhovuje dlhodobému monitorovaniu v podmienkach nasýtenej, zakopanej alebo ponorenej pôdy.
• Výstavba železníc a diaľnic: Oporné steny a klincové steny využívajú dočasné a trvalé kotviace systémy. Tieto systémy vyžadujú presné overenie zaťaženia počas akceptačných testov a počas aktívnej služby. Dutý snímač zaťaženia zvláda obe úlohy ako jedna inštalovaná jednotka.
• Základy veternej veže: Technici musia overiť a monitorovať predpätie kotevných skrutiek v prírubách základne veže veternej turbíny. Duté snímače zaťaženia poskytujú priame, nerušivé meranie. Nevyžadujú absolútne žiadnu úpravu samotného systému kotevných skrutiek.
• Zdvíhacie a žeriavové systémy: Duté články namontované na závese alebo na vidlici merajú dynamické a statické zaťaženie v ťažkých zdvíhacích zariadeniach. Kompaktné rozmery a digitálny výstup sú na tomto priemyselnom sekundárnom trhu vysoko cenené.

Od snímača k prístrojovej doske: Integrácia dutých snímačov zaťaženia do kompletného dátového systému SHM

Jediný dutý snímač zaťaženia je užitočný len tak, ako dátový systém, ktorý ho obklopuje. Tieto senzory musíte integrovať do kompletného komplexného štrukturálneho systému monitorovania zdravotného stavu.

• Čítanie na požiadanie: Kompatibilné čítacie jednotky vibračného drôtu Kingmach zobrazujú hodnoty priameho zaťaženia v kilonewtonoch (KN). Čítajú uložené kalibračné faktory priamo z pamäťového čipu snímača. Na pracovisku nepotrebujete externé kalibračné tabuľky papiera.
• Automatizovaný zber dát: Viackanálové záznamníky dát podporujú zbernicové senzorové polia JMZX-3XXXHAT. Ponúkajú konfigurovateľné intervaly dotazovania, prahové hodnoty alarmov a možnosti vzdialenej telemetrie ako 4G, LoRa alebo Ethernet. To umožňuje skutočné 24/7 bezobslužné monitorovanie masívnych káblových polí.
• Prístrojové káble: Tienené káble VW Kingmach bezchybne zachovávajú integritu signálu. Dokonale fungujú na viacstometrových behoch v elektricky hlučnom prostredí civilnej výstavby.
• Vizualizačný softvér: Softvérové ​​panely v reálnom čase zobrazujú trendy zaťaženia a teplotne korigované hodnoty. Generujú automatické upozornenia na preťaženie a uľahčujú analýzu historických trendov. To priamo podporuje hodnotenia bezpečnosti konštrukcie a pracovné postupy údržby.

Špecifikácia snímača, záznamníka a softvéru od jedného jednotného výrobcu eliminuje riziká kompatibility firmvéru. Výrazne tiež zjednodušuje eskaláciu technickej podpory na medzinárodných projektoch.

Špecifikácia a získavanie dutého snímača zaťaženia: Šesť otázok, ktoré by si mal položiť každý medzinárodný kupujúci

Medzinárodné obstarávacie tímy potrebujú objektívny rámec na hodnotenie čínskych výrobcov snímačov. Pri získavaní dutého snímača zaťaženia by ste si mali položiť šesť kritických otázok.

1. Má snímač sledovateľnú certifikáciu?
Musíte vyžadovať prísne dodržiavanie noriem, ako sú GB/T 13606-2007 a DL/T 269-2022. Senzory overené treťou stranou výrazne znižujú trenie pri schvaľovaní projektu.

2. Dá sa kalibrácia vysledovať priamo k zariadeniu?
Dutý snímač zaťaženia Kingmach ukladá kalibračné konštanty do integrovaného čipu. Tým sa eliminuje závislosť od papierových záznamov. Umožňuje jednoduché overenie v teréne pomocou štandardnej čítacej jednotky.

3. Aká je udávaná životnosť?
Musíte trvať na formálne zdokumentovanej životnej postave dizajnu. 50-ročná konštrukčná životnosť dutých článkov Kingmach by mala slúžiť ako zmluvný základ, nie len slovné uistenie.

4. Môže dodávateľ prispôsobiť produkt?
Projekty infraštruktúry často vyžadujú neštandardné priemery otvorov, špecifické rozsahy kapacity alebo jedinečné typy konektorov. Výrobca s robustnými internými konštrukčnými schopnosťami odpovie skôr v dňoch ako mesiacoch.

5. Ako vyzerá popredajná podpora?
Hľadajte technickú horúcu linku 24 hodín denne, 7 dní v týždni s počiatočnou dobou odozvy jednu hodinu. Zložité problémy musia byť vyriešené do 48 hodín. Táto odozva je rozhodujúca pre projekty živej infraštruktúry.

6. Je dodacia lehota zmluvne podložená?
Dodávateľ musí ponúknuť na sklade štandardné modely do 48 hodín. Objednávky projektového rozsahu vyžadujú prísne zmluvné harmonogramy a pravidelné aktualizácie výrobného postupu.

Voľba dôvery pred hádaním: Váš rámec rozhodovania a ďalší krok

Duté snímače zaťaženia zásadne transformujú monitorovanie sily kábla. Nahrádzajú pravidelné, rušivé testovacie cvičenia nepretržitým, automatizovaným bezpečnostným systémom. Musíte dodržiavať jasný rámec rozhodovania. Najprv potvrďte typ záťaže a celkovú kapacitu. Po druhé, vyberte správnu konfiguráciu akordu. Po tretie, overte presný priemer otvoru pre vašu špecifickú výstuhu alebo kotvu. Po štvrté, potvrďte svoje požiadavky na hydroizoláciu a teplotu. Nakoniec integrujte snímač so spoľahlivým záznamníkom údajov a vizualizačným softvérom.

50-ročná konštrukčná životnosť dutého článku Kingmach poskytuje neuveriteľnú dlhodobú hodnotu. Celkové náklady na vlastníctvo zahŕňajú zabránené reinštaláciám, rekalibráciám a strate údajov. Tieto dlhodobé náklady sú podstatne nižšie ako lacnejšie alternatívne fóliové technológie. Ak si nie ste istí, ktorý model JMZX-3XXXHAT vyhovuje vášmu projektu, môžete sa o svoje špecifikácie podeliť s inžinierskym tímom Kingmach. Poskytneme bezplatné odporúčanie modelu a prispôsobenú cenovú ponuku.

Plánujete projekt lanového mosta alebo kotvy? Získajte bezplatné odporúčanie snímača + prispôsobenú cenovú ponuku od inžinierov Kingmach – odpoveď do 24 hodín.
🔗 [ Získajte moje bezplatné odporúčanie → ]
📧 [email protected]

často kladené otázky

1. Aký je rozdiel medzi dutým snímačom zaťaženia a pevným snímačom zaťaženia?

Dutý snímač zaťaženia má centrálny otvor, ktorý umožňuje skrutke alebo lanku, aby ním úplne prešla, pričom meria napätie reakciou na kotevnú dosku. Pevný snímač zaťaženia nemá tento stredový otvor a zvyčajne meria priamu in-line kompresiu alebo napätie.

2. Ako nainštalujete dutý snímač zaťaženia na dodatočne predpätú tetivu?

Prstencový snímač nasuniete priamo cez tetivu alebo kotevnú tyč pred pripevnením kotevnej hlavy a nosnej dosky. Snímač zaťaženia je bezpečne vložený medzi betónovú konštrukciu a oceľový kotevný blok.

3. Môžu sa duté snímače zaťaženia použiť na dynamické meranie zaťaženia?

Duté snímače zaťaženia z vibračného drôtu vynikajú pri statickom a pomaly sa meniacom zaťažení vďaka fyzickému času potrebnému na zametanie frekvencie drôtu. Pre vysokofrekvenčné dynamické záťaže sú všeobecne preferované odporové fólie alebo piezoelektrické silomery.

4. Akú dĺžku kábla podporuje dutý silomer s vibračným drôtom?

Pretože využívajú skôr frekvenčný výstup než napäťový signál, vibračné drôtové snímače môžu jednoducho prenášať presné údaje cez tienené káble s dĺžkou presahujúcou 1 000 metrov bez straty signálu alebo skreslenia.

5. Ako zlepšuje viactetivový dizajn presnosť snímača zaťaženia?

Viactetivový dizajn rozmiestňuje niekoľko nezávislých vibrujúcich drôtov rovnomerne po vnútornom obvode snímača zaťaženia. Tým sa spriemerujú namerané hodnoty napätia na krúžku, čo aktívne eliminuje chyby spôsobené mimostredným alebo excentrickým zaťažením.

6. Môžem kombinovať duté snímače zaťaženia s vibračnými drôtenými tenzometrami v jednom monitorovacom systéme?

áno. Duté snímače zaťaženia a vibračné tenzometre drôtu sú často integrované do rovnakého monitorovacieho systému. Snímač zaťaženia meria aplikovanú silu, zatiaľ čo tenzometer meria štrukturálnu deformáciu a poskytuje doplnkové údaje pre presnejšie hodnotenie výkonu.

7. Aký je rozdiel medzi konfiguráciami s viacerými akordmi a s jedným akordom a kedy by som si mal vybrať jednotlivé?

Konfigurácia s jedným akordom meria záťaž na jednom konkrétnom mieste a je vhodná pre jednoduché aplikácie na monitorovanie záťaže. Konfigurácia viacerých telies monitoruje zaťaženie naprieč viacerými prvkami alebo bodmi, vďaka čomu je ideálna pre zložité konštrukcie, kde je rozhodujúce rozloženie zaťaženia a vyváženie.

8. Ako overím dlhodobý stav senzora bez odstránenia nainštalovanej jednotky?

Dlhodobý stav snímača možno overiť pravidelnými kontrolami nuly, analýzou trendov historických údajov, porovnaním so susednými snímačmi a rutinnou kontrolou káblov a pripojení. Tieto metódy pomáhajú odhaliť potenciálny posun alebo problémy s výkonom bez vyradenia snímača z prevádzky.

9. Aké záručné a rekalibračné služby ponúka Kingmach na medzinárodnej úrovni?

Kingmach podporuje medzinárodných zákazníkov technickými konzultáciami, návodom na inštaláciu, asistenciou pri uvedení do prevádzky a popredajným servisom počas celého životného cyklu projektu. Všetky snímače zaťaženia sú dodávané s výrobnými kalibračnými údajmi a dokumentáciou kvality. Pri dlhodobých monitorovacích programoch môže Kingmach poskytnúť podporu pri overovaní kalibrácie, odporúčania na vyhodnotenie výkonu a technickú pomoc, aby pomohla udržať spoľahlivosť merania. Zákazníci sa môžu v prípade potreby obrátiť priamo na tím inžinierov a požiadať o riešenie problémov, plánovanie výmeny a optimalizáciu systému.

---

Napísal Kingmach Engineering Team – podpora infraštruktúrnych projektov na celom svete od roku 2001
