Senzory hladiny vody Kingmach na monitorovanie priehrad

Prečo je monitorovanie hladiny vody dôležité pre bezpečnosť priehrady

Hladina vody je jednou z prevádzkových premenných pri plánovaní nádrží, kontrole povodní, kontrole priesakov a rozhodnutiach o varovaní. Môže opísať hydraulické zaťaženie konštrukcie, indikovať, či sa odľahčovacie potrubie správa podľa očakávania, a pomôcť interpretovať zmeny podzemnej vody alebo vnútorného tlaku, keď sa odčítajú inými prístrojmi.

Užitočným výstupom je skôr porovnateľný časový rad ako izolované číslo. Inžinieri môžu porovnávať zrážky, zmenu nádrže, odozvu odvodnenia a vnútorné podmienky v priebehu času, keď sa údaje, interval odberu vzoriek a história údržby uchovávajú s nameranými údajmi. Toto je základ pre rozhodnutie, či zmena potrebuje vyšetrenie alebo či je v súlade s bežnou reakciou lokality.

Hlavné typy snímačov hladiny vody na monitorovanie priehrad

Senzor by mal zodpovedať bodu merania. Ponorený tlakový senzor môže byť vložený do zabudovanej pozorovacej trubice alebo tlakovej poistnej rúrky, zatiaľ čo radarové alebo ultrazvukové meranie môže zabrániť kontaktu s otvorenou vodnou hladinou. Plavákové systémy, prebublávače a manuálne meracie prístroje zostávajú relevantné tam, kde ich podmienky na mieste alebo metóda overovania umožňujú.

Manuálne personálne meradlá si zaslúžia miesto v pláne monitorovania. Poskytujú viditeľnú referenciu bez napájania pre uvedenie do prevádzky, pravidelné kontroly a vyšetrovanie po udalosti. Definujte dátum, bezpečnú prístupovú cestu, interval kontroly a formát záznamu s časovou pečiatkou, aby tieto hodnoty mohli skôr overiť, než zmiasť tok digitálnych údajov.

Ako fungujú snímače hladiny diferenčného tlaku vody

Hydrostatický snímač premieňa tlak vody v bode snímania na hodnotu hladiny. So zvyšujúcim sa vodným stĺpcom nad snímačom sa zvyšuje tlak. Pre ponorenú membránu možno vzťah vyjadriť ako Delta P = rho gh, takže hlásená hladina závisí od hustoty tekutiny, nadmorskej výšky snímača a stabilnej atmosférickej referencie.

Pri aplikáciách pod holým nebom môže odvzdušnený kábel alebo vnútorná vzduchová trubica odkazovať na meranie na atmosférický tlak. To znižuje riziko, že sa barometrická zmena bude považovať za udalosť hladiny vody. Neodstraňuje to potrebu disciplíny v teréne: zaznamenajte nadmorskú výšku snímača a referenčný údaj pri uvedení do prevádzky, udržujte vetraciu dráhu suchú a otvorenú a porovnajte stabilnú hodnotu s nameranou alebo manuálnou referenciou.

Táto metóda merania je vhodná pre mnohé priehrady a hydrologické body, ale nemala by sa vyberať iba podľa štítku. Pred potvrdením prístupu založeného na tlaku musí kupujúci skontrolovať geometriu potrubia, očakávanú výšku, riziko sedimentov, káblovú trasu, prístup k údržbe a architektúru údajov.

Presnosť, rozlíšenie a rozsah: čo by mali kupujúci porovnávať

Rozlíšenie je najmenší prírastok, ktorý môže zariadenie rozpoznať alebo zobraziť. Presnosť popisuje, ako blízko je nahlásená hodnota skutočnej hodnote za definovaných podmienok. Jemný prírastok zobrazenia sám o sebe nezaručuje spoľahlivosť varovného prahu alebo dlhodobého trendu; Dôležitá je aj odchýlka inštalácie, teplotná odozva, kalibrácia a stabilita referenčného bodu.

Zvoľte rozsah voči maximálnemu vierohodnému vodnému stĺpcu, nielen voči bežnej prevádzkovej hladine. Skontrolujte úroveň zaplavenia, výšku potrubia, očakávané výkyvy tlaku a dôsledky preťaženia. V RFQ by mal byť uvedený aj technický účel odčítania, pretože akceptačné kritériá pre hlásenie zásobníka, monitorovanie trendu a odozvu na alarm sa môžu líšiť.

JMYC-67XXAWL a JMYC-67XXAD: výber dátovej architektúry

Pre vzdialenú nádrž, hydrológiu alebo bezobslužné priehradné body, Kingmach JMYC-67XXAWL kombinuje snímač diferenčného tlaku, vstavaný 4G DTU a internú batériu. Jeho 10 m, 20 m a 30 m modely môžu zjednodušiť nasadenie tam, kde je ťažké zabezpečiť chránenú káblovú trasu a miestne napájanie. Jeho vhodnosť stále závisí od mobilného pokrytia, plánovaného intervalu vzorkovania, inštalačného prístupu a reálneho plánu údržby batérie.

Kingmach JMYC-67XXAD používa káblovú integračnú cestu. Jeho rozhranie RS485 a požiadavka na napájanie DC 9-24 V ho predurčujú tam, kde už bol navrhnutý záznamník, napájací zdroj, chránená káblová trasa a akvizičná architektúra. Jeho 10 m, 20 m a 30 m varianty by sa mali vyberať skôr podľa maximálneho predpokladaného spádu než len podľa bežnej hladiny vody.

Rozdiel v špecifikácii by mal viesť k technickému rozhodnutiu. Model AWL uvádza rozlíšenie 1 mm a presnosť +/-0,1 % FS s prenosom 4G napájaným z batérie; AD model uvádza rozlíšenie 0,1 mm a presnosť 0,2 % FS s integráciou RS485. Porovnajte tieto údaje s celým meracím reťazcom, vrátane kontroly nuly, chyby inštalácie, účelu alarmu a obmedzení údržby, namiesto toho, aby ste si vybrali jedno číslo.

Faktory inštalácie, ktoré ovplyvňujú skutočnú presnosť

Správne špecifikovaný snímač môže poskytnúť slabé projektové údaje, keď je inštalácia slabá. Použite stabilnú montáž, zdokumentovanú vertikálnu referenciu, chránené vedenie káblov, čistý prístup k rúre alebo potrubiu a zaznamenanú nulu alebo posun. V odľahčovacej trubici alebo zabudovanej trubici na hladinu vody zdokumentujte usporiadanie zavesenia a polohu snímača, aby budúci operátori mohli interpretovať zmeny po údržbe alebo výmene.

Sediment, biologické znečistenie, turbulencia, zachytený vzduch, napätie kábla, vystavenie blesku a vodné rázy môžu ovplyvniť meranie. Inštalácie tlakových snímačov vyžadujú suché, otvorené vetracie cesty. Stanice napájané z batérií potrebujú opätovné pokusy o komunikáciu a plán odberu vzoriek posúdený vzhľadom na životnosť. Siete RS485 potrebujú definovaný plán pre tienenie, uzemnenie, prepäťovú ochranu a kontrolu uvedenia do prevádzky.

Pracovný tok monitorovania priehrad a overené prepojenia aplikácií

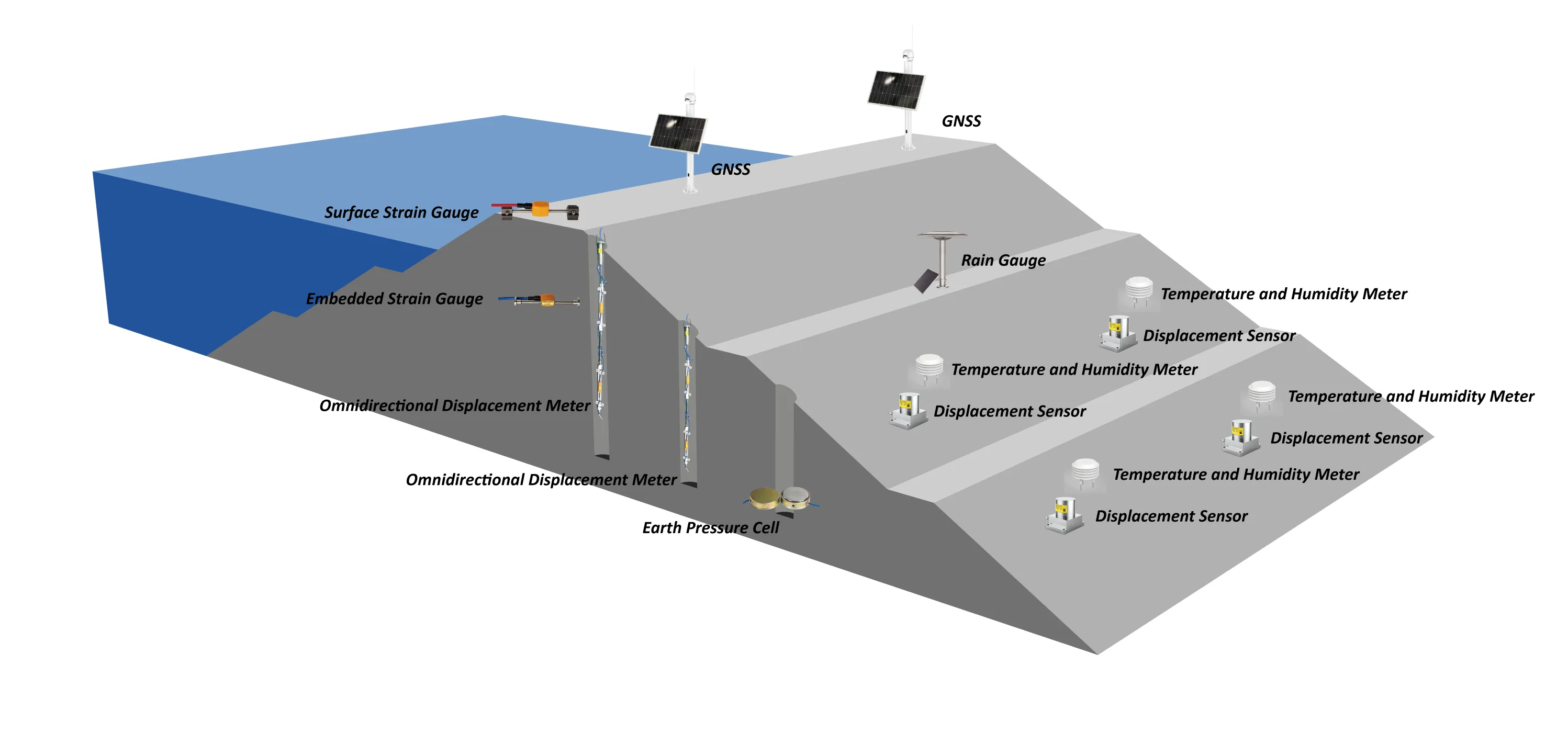

Monitorovací systém priehrady bežne kombinuje viac ako jeden výstup senzora. Kanál na vodnej hladine sa stáva užitočnejším, keď je posúdený s priesakmi, usadzovaním, posunom, sklonom, zrážkami a prevádzkovými záznamami. Kingmachov riešenie monitorovania priehrady opisuje tento prístup na úrovni systému cez štrukturálne, priesakové, hydrologické, environmentálne a pozorovania zaťaženia.

Pre dátovú cestu definujte, kde sa dáta zhromažďujú, prenášajú, kontrolujú a uchovávajú pred výberom senzora. Vzdialený bod môže vyžadovať integrované 4G zariadenie; káblová lokalita môže vyžadovať plán kanálov, záznamník údajov, ochrannú kabeláž a platformu na kontrolu. Dostupné odčítania a záznamníky údajov a monitorovací softvér poskytnúť relevantné interné referenčné body pre túto diskusiu o RFQ.

Do tohto článku nebol pridaný žiadny prípad výkonu priehrady špecifický pre danú lokalitu, pretože dodaný materiál neoveruje ani jeden prípad pre tieto dva modely vodnej hladiny. Projektový dopyt by mal namiesto toho poskytnúť výkres miesta, účel merania, zoznam prístrojového vybavenia a akceptačné kritériá, aby bolo možné konfiguráciu porovnať so skutočnou inštaláciou.

Kontrolný zoznam výberu pre tímy obstarávania a inžinierov

Bod merania

• Definujte, či je bod hladinou nádrže, zapustenou rúrou, výstupom z tlakového poistného potrubia, vrtom podzemnej vody, utišovacím vrtom alebo hydrologickou stanicou.
• Potvrďte maximálnu vierohodnú hlavu, referenčnú nadmorskú výšku, obmedzenia prístupu a požadovaný rozsah.

Technický systém

• Nastavte presnosť a cieľ hlásenia pre prehľad trendov, správu alarmov alebo prevádzkové hlásenia.
• Vyberte prevádzku 4G batérie pre vzdialené body alebo RS485 pre káblovú akvizičnú sieť.
• Špecifikujte montáž, geometriu potrubia, vedenie káblov, ochranu vetrania, uzemnenie, prepäťovú ochranu a metódu overenia.

Obchodný a doručovací

• Vyžiadajte si údajový list, kalibračnú dokumentáciu, schému zapojenia, návod na inštaláciu, podrobnosti o IP, podrobnosti o balení, potvrdenie dodacej lehoty a záručné podmienky.

Údržba a preberanie

• Definujte intervaly kontroly a čistenia, prípadne prístup k výmene batérie, kontroly ventilácie, kontroly zapisovača a porovnanie s manuálom alebo overenou referenciou.

Bežné chyby pri nákupe

Bežnou chybou je porovnávanie iba rozlíšenia. Prírastok zobrazenia 0,1 mm môže byť užitočný, ale akceptácia závisí aj od presnosti v plnej mierke, geometrie inštalácie, teplotného správania, podmienok kalibrácie a stability referencie. Najprv nastavte požadovanú toleranciu rozhodnutia a potom porovnajte kompletný prístroj a plán inštalácie.

O komunikácii sa často rozhoduje príliš neskoro. Nízkoenergetické 4G zariadenie môže znížiť prácu v teréne na vzdialenom mieste, ale potrebuje pokrytie a plán údržby batérie. Káblové zariadenie RS485 môže byť jednoduchšie na údržbu v dokončenej akvizičnej sieti, ale iba vtedy, ak je už v rozsahu napájanie, ochrana kábla, uzemnenie a kontrola prepätia.

Ignorovanie údržby vetracích otvorov vytvára ďalšie riziko, ktorému sa dá vyhnúť. Odvetraná referencia môže znížiť barometrickú chybu, ale kondenzácia, upchatie alebo vniknutie vody môže ohroziť namerané hodnoty. Pridajte manuálne referenčné kontroly po inštalácii, zaplavení, stavebnej činnosti a výmene snímača, aby bol záznam údajov obhájiteľný.
