Snímače diferenčného tlaku hladiny vody pre bezpečnosť priehrady: 7 vysvetlených technických výhod

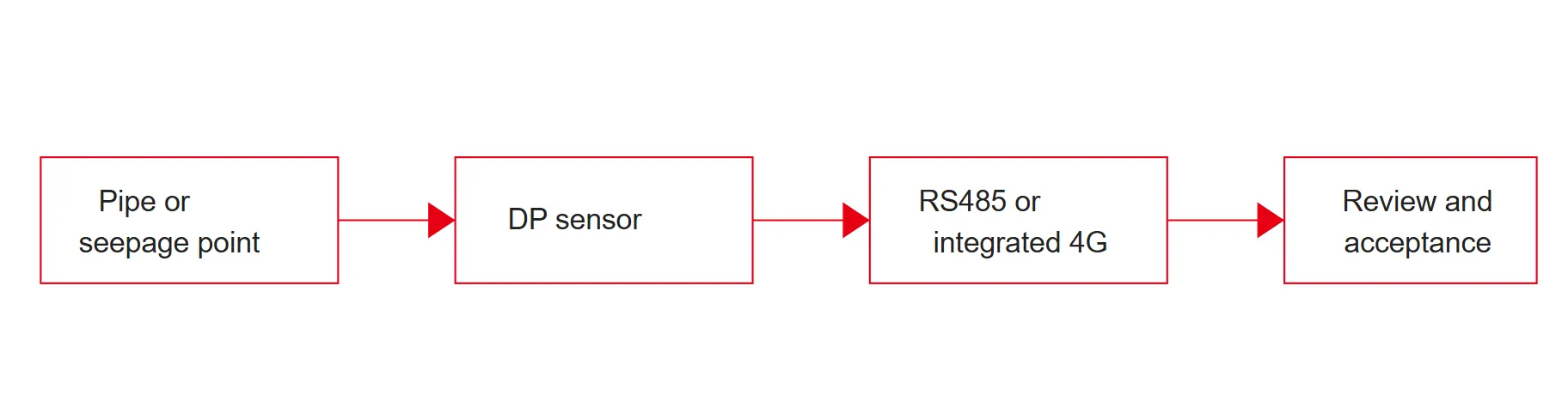

Obrázok: Technická výhoda sa realizuje iba vtedy, keď sú bod, snímač, dátová cesta a proces kontroly špecifikované spoločne.

Výhoda 2: Stabilné údaje trendu pre presakovací tlak a interpretáciu hladiny vody

Senzory rozdielu tlaku pomáhajú priehradným tímom čítať skôr trendy ako izolované hodnoty. To je dôležité, pretože presakovanie a vnútorné vodné správanie sa často stáva zmysluplným prostredníctvom vytrvalosti a vzťahu, nie prostredníctvom jedného dramatického bodu. Mierny nárast môže mať význam, ak pokračuje niekoľko dní, reaguje príliš pomaly po vyčerpaní nádrže alebo prestane zodpovedať správaniu blízkej drenáže.

Údaje stabilného trendu podporujú lepšiu interpretáciu v troch bežných situáciách. Po prvé, keď by zmena hladiny v nádrži mala vyvolať predvídateľnú vnútornú reakciu, ale nie. Po druhé, keď sa monitorovací bod súvisiaci s priesakom obnovuje príliš pomaly po zrážkach alebo zmene podmienok vypúšťania. Po tretie, keď sa jeden bod začne odchyľovať od blízkych bodov, ktoré sa zvyčajne pohybujú spolu. Toto sú typy vzorov, ktoré vedú k bližšej kontrole predtým, ako sa rozvinie väčší problém.

Milimetrové rozlíšenie hladiny vody v rade JMYC-67XXAD poskytuje lokalite jemnejší záznam trendu, s ktorým sa dá pracovať, zatiaľ čo presnosť 0,2 percenta v plnom rozsahu uvedená pre tento model pomáha určiť, či je prístroj vhodný na monitorovanie. Ide o to, neuvádzať čísla pre ich vlastné dobro. Ide o to, že jemné rozlíšenie a stabilný výstup zlepšujú, ako sa v priebehu času kontrolujú malé, ale trvalé zmeny.

Výhoda 3: Priama podpora pre bezpečnostné upozornenia a pravidlá varovania v reálnom čase

Senzor sa stáva oveľa užitočnejším, keď podporuje logiku varovania namiesto iba zhromažďovania údajov. Pracovné postupy varovania priehrad sa zvyčajne spoliehajú na tri skupiny pravidiel: absolútne prahové hodnoty, prahové hodnoty pre rýchlosť zmeny a krížové kontroly so súvisiacimi monitorovacími kanálmi. Snímače diferenčného tlaku vody pomáhajú, pretože ich výstup môže byť privedený priamo do tejto štruktúry pravidiel prostredníctvom káblového alebo vzdialeného zberu údajov.

Na tom záleží operatívne. Nárast hladiny v nádrži počas normálneho kontrolného okna nemusí vyžadovať zásah. Rýchly vnútorný vzostup v bode súvisiacom s presakovaním, najmä ak nezodpovedá očakávanému správaniu odvodňovania, si môže zaslúžiť overenie v teréne. Užitočný varovný systém potrebuje údaje zo senzorov včas, v konzistentnom formáte a na platforme, kde sa pravidlo môže spustiť bez čakania na manuálne odovzdanie údajov.

Zásobník produktov Kingmach súvisiacich s priehradou zahŕňa Akvizičný modul JMZX-XXGH a a monitorovacia platforma ktorý podporuje centralizované spracovanie údajov a konfiguráciu pravidiel alarmov. Pre kupujúceho to znamená, že snímač hladiny vody môže byť preskúmaný ako súčasť kompletnej dátovej cesty: snímanie, získavanie, prenos, ukladanie, kontrola trendov a doručovanie výstrah.

Výhoda 4: Flexibilné nasadenie v architektúrach káblového RS485 a vzdialeného 4G monitorovania

Nie všetky priehrady majú rovnaké komunikačné podmienky. Niektoré už majú skrine, napájanie a centrálnu loggerovú sieť. Iní potrebujú vzdialené body, kde by vedenie kábla zvýšilo náklady na prevádzku alebo spomalilo nasadenie. Snímače diferenčného tlaku vody môžu pracovať v oboch usporiadaniach, keď model zodpovedá komunikačnému plánu.

V rodine JMYC-67 sa JMYC-67XXAD hodí pre káblovú architektúru RS485, čo je užitočné, keď stránka už má stabilnú akvizičnú chrbticu a chce priamu integráciu do centrálneho modulu. The JMYC-67XXAWL má inú cestu kombináciou vstavaného 4G DTU s interným napájaním z batérie. To znižuje samostatný hardvér pre komunikáciu v teréne a môže pomôcť v bezobslužných alebo široko distribuovaných monitorovacích bodoch.

Tento rozdiel ovplyvňuje viac ako čas inštalácie. Zmení plánovanie údržby, stratégiu náhrad, riešenie komunikačných porúch a to, ako často môže lokalita reálne vzorkovať bez vytvárania záťaže. Kupujúci, ktorý porovnáva tieto možnosti, by mal pred porovnaním ceny preskúmať komunikačnú trasu a trasu napájania, pretože tieto dve rozhodnutia ovplyvňujú prevádzkové zaťaženie monitorovacieho bodu počas životnosti.

Výhoda 5: Silnejšia dlhodobá vhodnosť vo vlhkom, zasypanom a bezobslužnom teréne

Zariadenia na monitorovanie priehrad často žijú v náročných podmienkach po dlhú dobu. Vlhké prostredie, podzemné inštalačné body a vystavenie poveternostným vplyvom vyvíjajú stály tlak na tesnenia, káble, kryty a konektory. Prístroj na meranie hladiny vody použitý v tomto nastavení musí za týchto podmienok zostať čitateľný, nielen vyzerať dobre pri krátkom preskúmaní špecifikácií.

Toto je miesto, kde sa vodotesnosť, dizajn kábla, spôsob inštalácie a prevádzka nenáročná na údržbu stávajú praktickými nákupnými faktormi. JMYC-67XXAD a JMYC-67XXAWL sú oba umiestnené s krytím IP68 a integrovaný model AWL tiež pridáva cestu bezobslužného nasadenia na báze batérie s výdržou batérie spojenou s intervalom vzorkovania. To priamo ovplyvňuje, ako často vzdialený bod potrebuje servis.

Pre kupujúceho priehrady by sa tieto podrobnosti mali premeniť na otázky údržby. Ako často potrebuje miesto návštevu lokality? Ako je chránená vetraná cesta? Ako sú chýbajúce údaje oddelené od abnormálnych údajov? Ako je naplánovaná výmena batérie vzhľadom na požadovanú frekvenciu výstrah? Tieto otázky sú užitočnejšie ako opakovanie dlhého zoznamu parametrov bez významu poľa.

Výhoda 6: Jednoduchšia integrácia s piezometrami, akvizičnými modulmi a softvérom na monitorovanie priehrad

Monitorovanie hladiny vody v priehrade sa zriedka interpretuje samostatne. Často sedí vedľa vibračných drôtených piezometrov, priesakových nástrojov, deformačných senzorov a centralizovaného softvéru, ktorý pomáha inžinierom porovnávať hodnoty z rôznych častí konštrukcie. Snímače hladiny vody s rozdielom tlaku podporujú tento širší pohľad, keď môžu zdieľať dátovú cestu s ostatnými prístrojmi v systéme.

V rade Kingmach je séria JMYC-67 prirodzene hodnotená vedľa Vibračný drôtený piezometer JMZX-55XXHAT , akvizičný modul JMZX-XXGH a platformu monitorovacieho systému. Táto kombinácia je dôležitá, pretože dáva stránke väčšiu šancu čítať hladinu vody, pórový tlak a súvisiace kanály v rámci jedného pracovného postupu kontroly namiesto ich rozptyľovania medzi odpojené nástroje.

Pre obstarávacie tímy by integračné otázky mali byť napísané priamo do RFQ. Potvrďte komunikačný formát, kompatibilitu zapisovača, metódu adresovania, interval vzorkovania, cieľ alarmu a či softvér dokáže porovnať bod so súvisiacimi kanálmi. Tieto položky určujú, či sa senzor bude správať ako súčasť monitorovacieho systému alebo zostane izolovaným zdrojom údajov.

Výhoda 7: Užitočnejšie rozhodnutia kupujúceho prostredníctvom merateľných údajov a jasných kritérií RFQ

Jednou z najpraktickejších výhod snímača hladiny diferenčného tlaku vody je to, že poskytuje kupujúcemu merateľné kritériá pre špecifikáciu a prijatie. Namiesto širokej požiadavky na zariadenie na meranie hladiny vody môže projekt definovať typ bodu, rozsah, komunikačnú cestu, podmienky napájania, vystavenie životnému prostrediu, interval zaznamenávania a očakávanú odozvu v technickom jazyku, ktorý sa pripája k plánu lokality.

To vedie k čistejšej RFQ a lepšej diskusii s dodávateľmi. Kupujúci sa môže spýtať, či je snímač určený pre vstavané trubice alebo polohy s otvorenou vodou, či je výstup RS485 alebo vstavaný 4G, či úroveň ochrany zodpovedá prostrediu v teréne a či sa čítanie použije iba na kontrolu trendov alebo priamo na alarmy. Každá odpoveď ovplyvňuje správny model a správny prístup k nasadeniu.

Ako vybrať snímač hladiny diferenčného tlaku vody pre projekty monitorovania priehrad

Výber by mal začať monitorovacím bodom, nie katalógom. Definujte, či sa bod nachádza vo vnútri zapustenej trubice vodnej hladiny, výstupu na uvoľnenie tlaku, pozorovacej polohy súvisiacej s presakovaním alebo vzdialeného hydrologického bodu. Potom definujte, ako sa budú údaje presúvať, ako často sa musia hlásiť a aký druh varovného pravidla použije čítanie.

Ďalej zúžte technické prispôsobenie. Dosah, rozlíšenie, presnosť, spôsob komunikácie, napájacia trasa, prevádzková teplota a úroveň ochrany sú dôležité, ale len v súvislosti s prevádzkou na mieste. Integrovaný snímač 4G môže znížiť zaťaženie poľa vo vzdialenom bode, zatiaľ čo model s káblovým RS485 môže byť praktickejší v bode, ktorý je už pripojený k centrálnemu záznamníku.

Nakoniec skontrolujte snímač ako súčasť celého výstražného reťazca. Potvrďte kompatibilitu akvizície, integráciu platformy, kroky uvedenia do prevádzky, základné kontroly a zodpovednosti za údržbu. Silný výber snímača nie je len správny model. Je to model, ktorý vyhovuje monitorovaciemu bodu, architektúre lokality a procesu alarmu, ktorý tím skutočne použije.

Spoločne naplánujte monitorovací bod, dátovú cestu a pravidlo výstrahy

Ak váš projekt priehrady vyžaduje monitorovanie hladiny diferenčného tlaku vody, pred výberom modelu definujte typ bodu, komunikačnú trasu, podmienky napájania a logiku varovania. To uľahčuje porovnávanie možností série JMYC-67 a začlenenie snímača do širšieho pracovného toku snímania a softvéru.
