Vibračné drôtené snímače Kingmach na monitorovanie zdravia konštrukcie

Čo meria vibračný drôtový senzor v SHM

Vibračný drôtový snímač premieňa mechanickú zmenu na zmenu rezonančnej frekvencie napnutého drôtu. Kompatibilný údaj nabudí drôt, detekuje odozvu a použije kalibračné koeficienty na výpočet napätia, tlaku, zaťaženia alebo inej technickej hodnoty. Frekvencia je meraná veličina, takže normálna zmena odporu kábla má menší vplyv na výsledok, ako môže mať na nízkoúrovňový odpor alebo napäťový signál. Kontinuita káblov, tienenie, ochrana pred vlhkosťou a kompatibilita odčítania sú stále dôležité.

Hlbšie vysvetlenie mechanizmu snímania nájdete v recenzii ako fungujú vibračné drôtené tenzometre . Technická výhoda je najsilnejšia pri pomalom, dlhodobom monitorovaní, kde na stabilite a dlhých káblových trasách záleží viac ako na vysokofrekvenčnej dynamickej odozve. Vibračný drôtový snímač nie je automaticky tou správnou voľbou pre rýchle vibrácie, veľký globálny pohyb alebo geometriu, ktorá vyžaduje flexibilnú, ťahanú, optickú alebo satelitnú meraciu dráhu.

Kontrola terminológie pred RFQ

Nepoužívajte "vibračný drôt" ako všeobecný názov pre každý frekvenčný výstup alebo digitálny posuvný prístroj. Modely Kingmach JMDL-21XXAT, JMDL-22XXAT, JMDL-24XXAT, JMDL-31XXAT a JMDL-32XXAT využívajú princípy indukčnej frekvenčnej modulácie. JMDL-52XXADT používa dve spojené indukčné cievky, JMLS-22XXADT používa mechanizmus drôteného lana s odporovou konverziou a digitálnou komunikáciou a JMBD-1050 využíva GNSS polohovanie. Správna terminológia zabraňuje nezhodným čítacím kanálom, predpokladom zapojenia a kalibračným postupom.

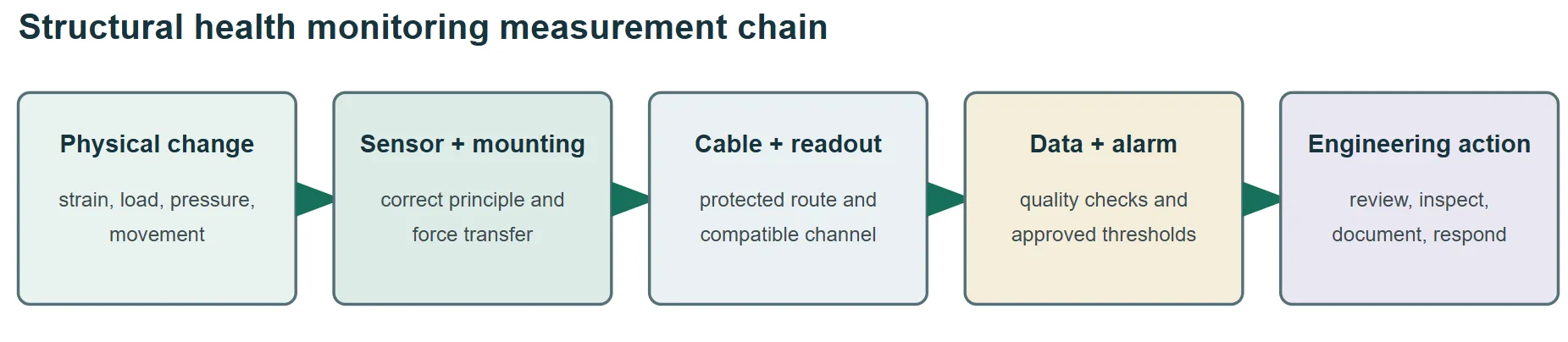

Pred výberom modelu vytvorte reťazec merania

Senzor je jednou vrstvou systému SHM. Merací bod, montážny hardvér, chránená trasa kábla, odčítanie alebo záznamník, komunikačné spojenie, softvér, prahové hodnoty alarmu a postup odozvy musia fungovať ako jeden reťazec. Vysoko stabilný snímač nedokáže opraviť nestabilnú kotvu, poškodený kábel, nekompatibilný kanál, zlú interpretáciu teploty alebo prah alarmu, ktorý nemá žiadny technický základ.



• Pred výberom rodiny snímačov definujte inžiniersku otázku a fyzikálnu premennú.
• Potvrďte, že rozsah, rozlíšenie, opakovateľnosť, teplotné správanie a vzorkovacia frekvencia podporujú rozhodnutie o alarme.
• Špecifikujte montáž, ochranu káblov, uzemnenie, prepäťovú ochranu, čítacie kanály, komunikáciu, ukladanie údajov a prístup k údržbe.
• Priraďte zodpovednosť za základné hodnoty, schválenie prahu, kontrolu alarmov, kontrolu a uchovávanie údajov.

Kritériá výberu, ktoré patria do cenovej ponuky

Osem možností sledovania pohybu a kde sa hodí

Nasledujúcich osem možností sa objaví v Kingmach's rozsah prevodníka posunu . Riešia rôzne pohybové otázky v rámci SHM, no nejde o osem verzií jedného vibračného drôtového snímača. Porovnajte princíp snímania, meraciu dráhu, spôsob inštalácie, výstup a požiadavky na údržbu predtým, ako budete modely považovať za náhrady.

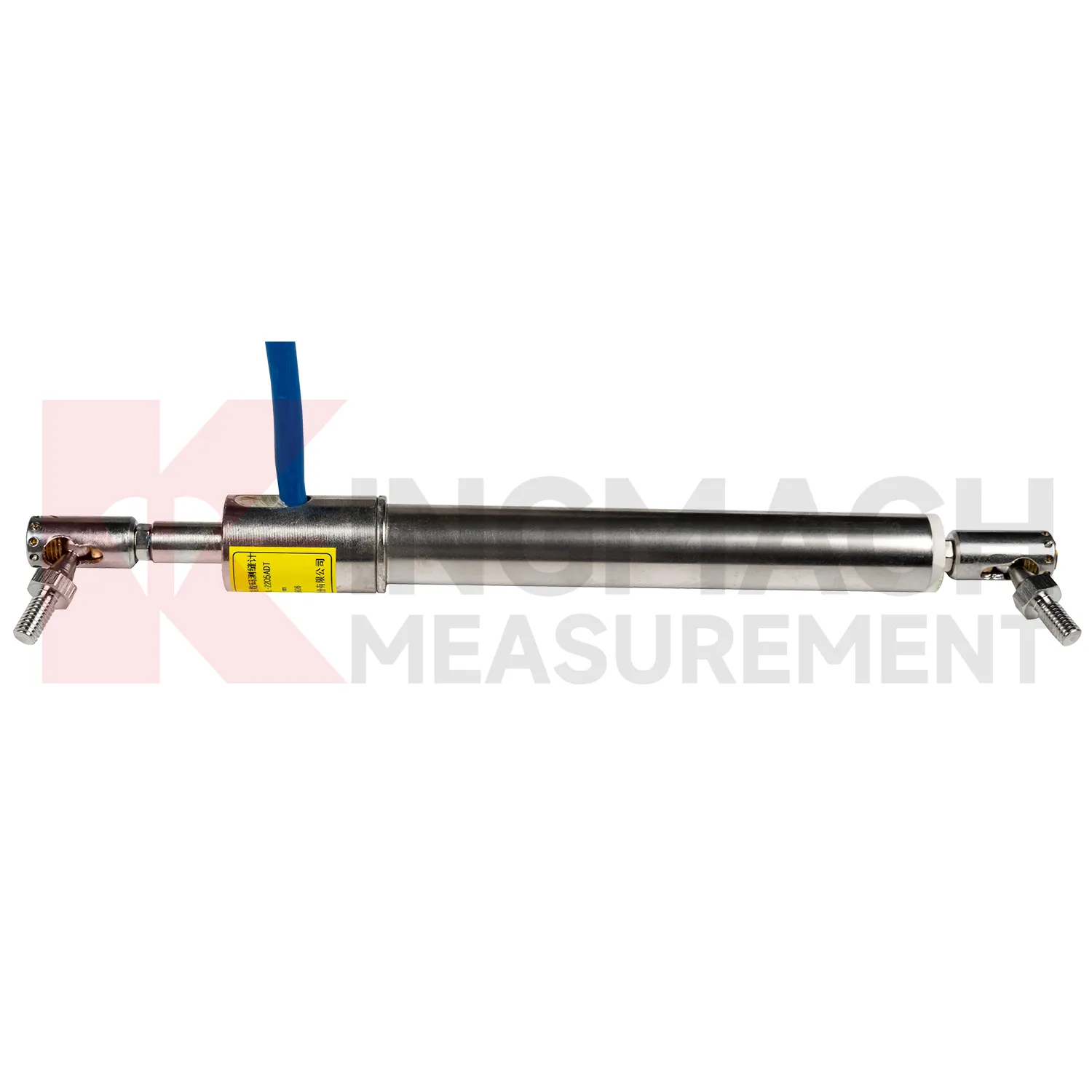

1. Inteligentné meradlo trhlín: JMDL-22XXAT

Použite Inteligentný merač trhlín JMDL-22XXAT keď inžinierskou premennou je zmena šírky cez trhlinu, škáru alebo dilatačnú škáru. Možnosti štandardného rozsahu umožňujú kupujúcemu prispôsobiť sa očakávanému pohybu a nie akceptovať jednu generickú cestu. Montážna geometria musí preniesť otvor priamo do meradla, pričom kotvy musia zostať mimo poškodeného alebo uvoľneného materiálu. Nulový údaj by sa mal zaznamenať s teplotou, stavom inštalácie a príslušným odkazom na výkres.

Projekt Egongyan Rail-only Bridge používal inteligentné meradlá trhlín v rámci širšieho systému monitorovania mostov, čo ukazuje, prečo by sa údaje o trhlinách mali interpretovať pomocou meraní zaťaženia, priehybu, napätia a prostredia. Bežnou chybou je výber najmenšieho rozsahu pre zdanlivú presnosť bez zohľadnenia sezónneho pohybu alebo posunu inštalácie. Ďalším je montáž cez nepravidelnú trhlinu bez definovania osi pohybu. Požiadajte o presný rozsah, presnosť, možnosť teploty, dĺžku kábla, montážne príslušenstvo, kalibračný záznam a kompatibilný údaj. Definujte, kto môže resetovať nulu a ako sa bude akýkoľvek reset zaznamenávať do histórie monitorovania.

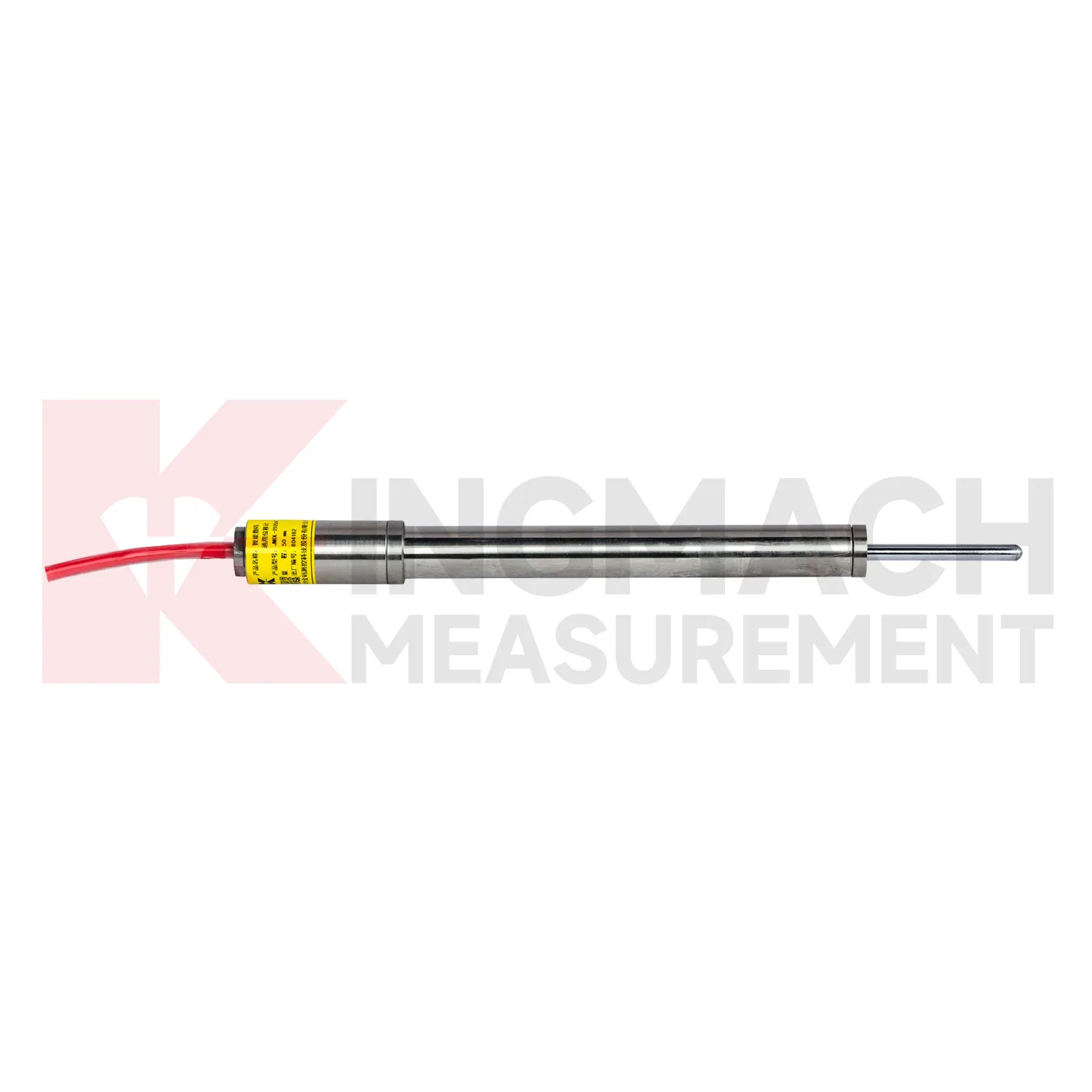

2. Univerzálny merač objemu: JMDL-21XXAT

The Univerzálny merač objemu JMDL-21XXAT zapadá do priameho relatívneho pohybu medzi dvoma konštrukčnými komponentmi, keď je smer merania jasný. Typické úlohy zahŕňajú pohyb dilatačného spoja, lokálne posunutie podpery a relatívny pohyb cez definované rozhranie. Jeho architektúra indukčnej frekvenčnej modulácie a digitálne funkcie z neho robia odlišnú technológiu od konvenčného vibračného drôtového snímača, aj keď frekvencia je súčasťou interného procesu merania.

Pred objednaním nakreslite pevný bod, pohyblivý bod, očakávaný smer, počiatočné predĺženie a celý rozsah pohybu. Skontrolujte, či rotácia alebo priečny pohyb nemôže bočne zaťažiť tyč alebo konzolu. Zvyčajnou chybou je považovať meradlo na všeobecné použitie za univerzálnu odpoveď, keď je dráha pohybu zakrivená, príliš dlhá, neprístupná alebo sa týka nestabilného materiálu. V týchto prípadoch môže na otázku spoľahlivejšie odpovedať flexibilná, drôtená, viacbodová, skalná, optická alebo GNSS metóda. Pred prijatím základnej čiary si vyžiadajte kótovaný montážny výkres a overte inštalovanú počiatočnú polohu.

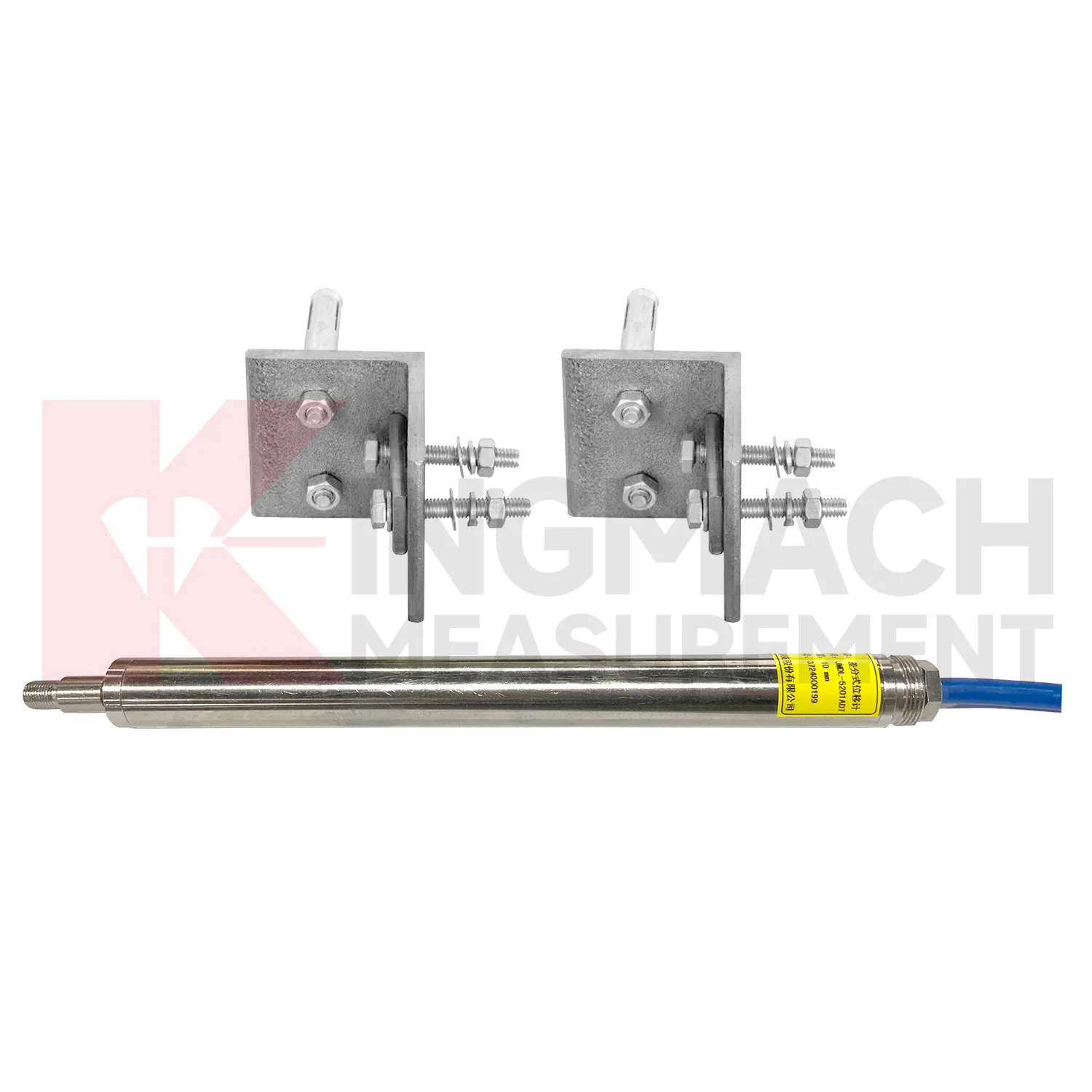

3. Diferenčný merač objemu: JMDL-52XXADT

Vyberte si Diferenčný merač objemu JMDL-52XXADT keď rozhodnutie závisí od rozdielu pohybu medzi dvoma bodmi, ako je relatívny pohyb cez kĺb, segment alebo rozhranie. Dve spojené indukčné cievky reagujú pri pohybe tyče v opačných smeroch. Diferenciálny výpočet je určený na zníženie bežných vplyvov prostredia vrátane vplyvov súvisiacich s teplotou. Tento princíp činnosti nesmie byť opísaný ako vibrujúci drôt.

Referenčné body sú súčasťou merania. Ak sa ktorákoľvek kotva pohybuje nezávisle, výstup môže byť správny pre nainštalovanú geometriu, ale nesprávny pre inžiniersku interpretáciu. Do inštalačného výkresu zahrňte tuhosť konzoly, zarovnanie, počiatočnú polohu, tepelný pohyb, prístup a ochranu kábla. Bežnou chybou je použitie diferenciálneho merača, keď projekt skutočne potrebuje absolútnu polohu alebo dlhú dráhu. Pred definovaním alarmov potvrďte referenčný rámec a očakávanú konvenciu znamienka. Počas uvádzania do prevádzky aplikujte riadený pohyb v oboch smeroch a overte mapovanie znamienka, návratu a kanála.

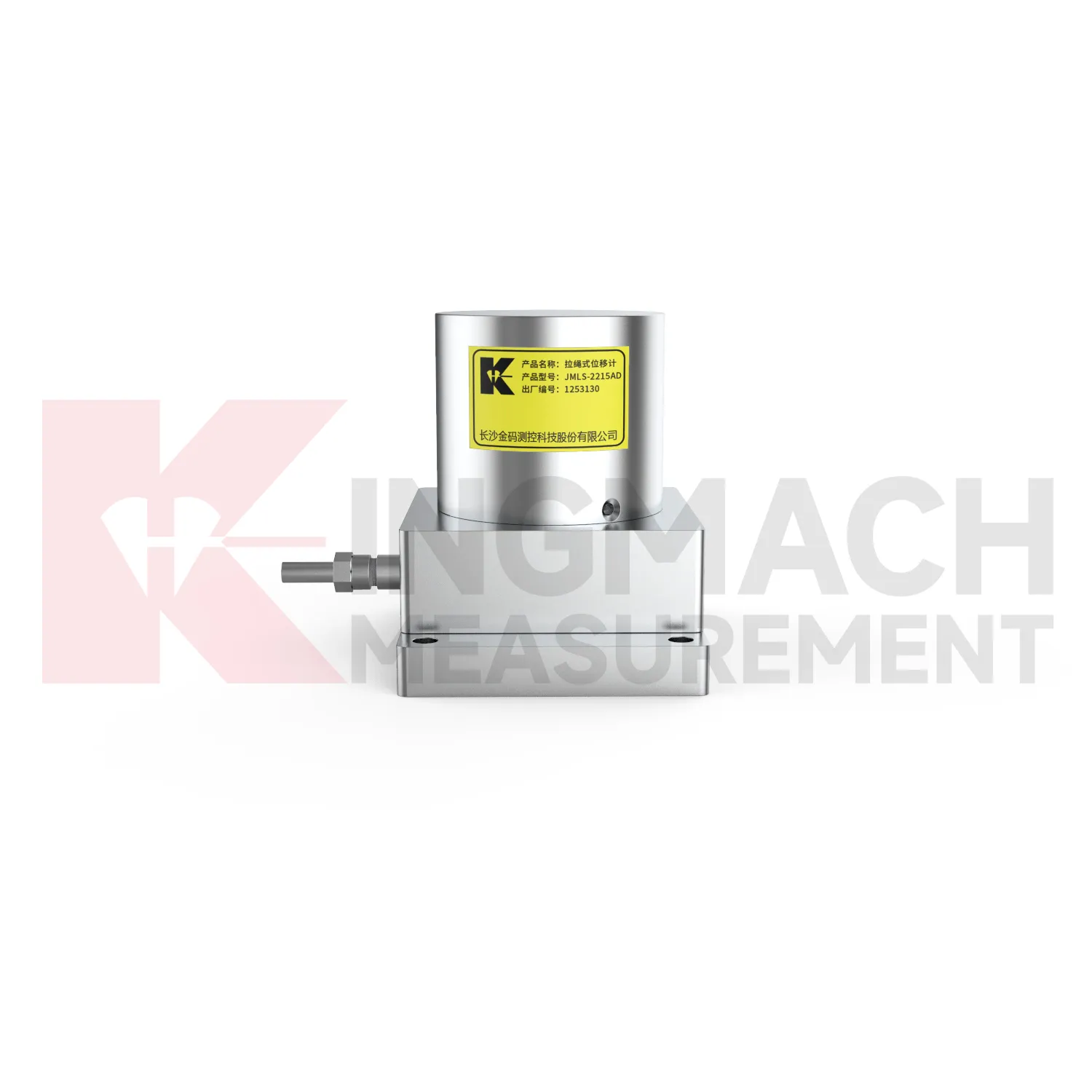

4. Senzor posunu drôteného lana: JMLS-22XXADT

The JMLS-22XXADT Senzor posunu drôteného lana konvertuje predĺženie alebo stiahnutie kábla pomocou cievky a rotačného snímacieho mechanizmu. Je to užitočné, keď je dráha väčšia alebo pevná meracia tyč nemôže sledovať dostupnú dráhu. Komunikácia RS485 môže zjednodušiť pripojenie ku kompatibilnému akvizičnému systému, ale trasa mechanického kábla zostáva dominantným problémom inštalácie.

• Udržujte kábel zarovnaný so zamýšľaným pohybom a chráňte ho pred odieraním, zachytením, ľadom, úlomkami a náhodným nárazom.
• Skontrolujte ťažnú silu, pevnosť kotvy, použiteľný zdvih, geometriu ohybu, tesnenie krytu, nastavenia protokolu a prístup na kontrolu.
• Nepoužívajte celý nominálny zdvih ako návrhový pohyb; rezervná inštalácia a rezerva pre extrémne udalosti.

Častou chybou je zameranie sa na elektronické rozlíšenie pri ignorovaní mechaniky káblov. Zlé zarovnanie alebo nechránená trasa môže spôsobiť trenie, uvoľnenie alebo poškodenie, ktoré žiadny digitálny výstup nedokáže opraviť. Pred zatvorením ochranného krytu skontrolujte smer ťahu a zasúvanie počas celej očakávanej dráhy.

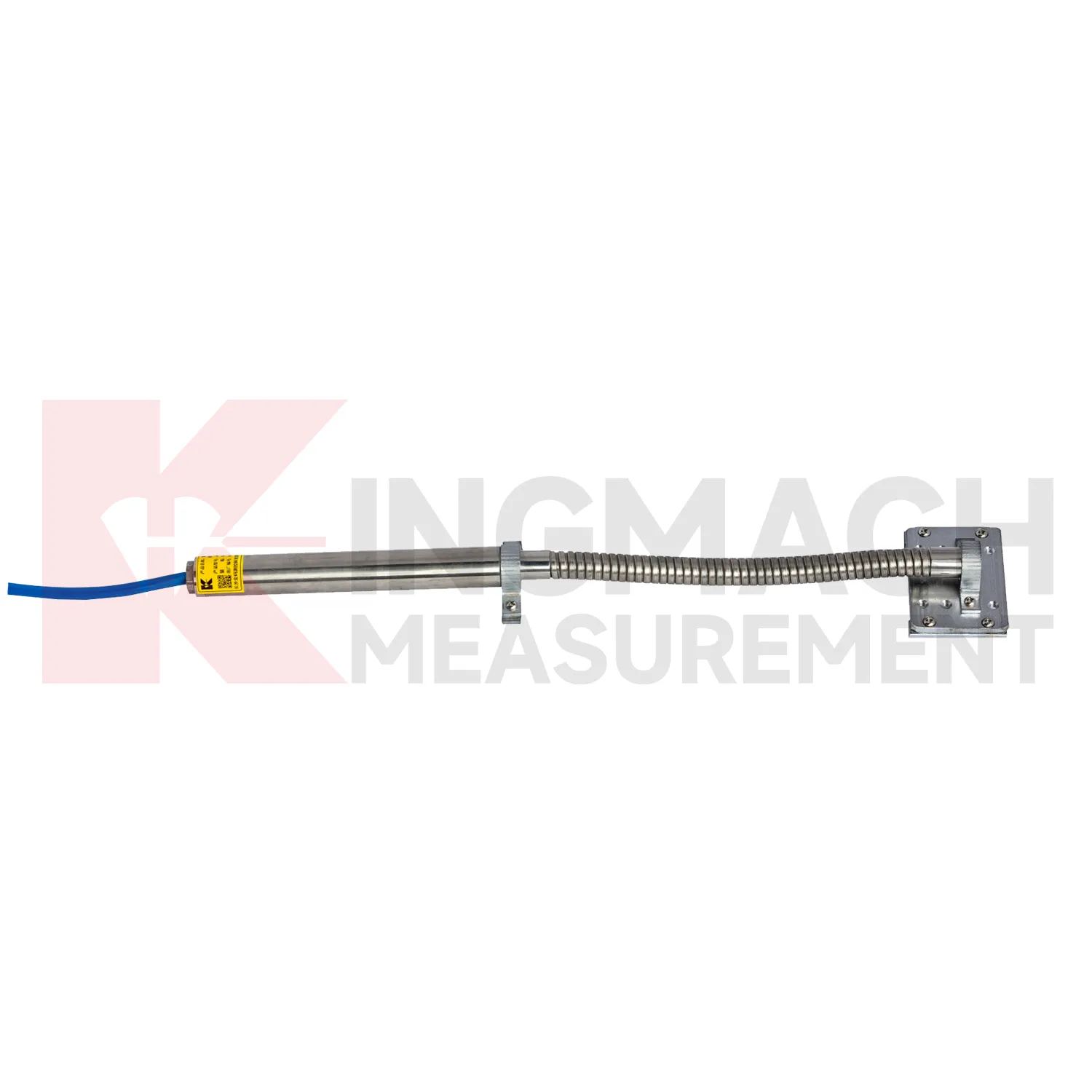

5. Flexibilný merač objemu: JMDL-24XXAT

Použite Flexibilný merač objemu JMDL-24XXAT keď sa snímací prvok musí deformovať geomriežkou alebo inou vloženou výstužou namiesto toho, aby preklenul čistú rovnú medzeru. Flexibilné predĺženie sleduje pohyb materiálu, zatiaľ čo vnútorné usporiadanie snímania s indukčnou frekvenčnou moduláciou zabraňuje klznému kontaktu medzi tyčou a cievkou. Vďaka tomu je model relevantný pre aplikácie vystuženej pôdy, podložia, svahu a základov, kde by pevný povrchový meradlo deformoval dráhu merania.

Plán inštalácie by mal zahŕňať orientáciu snímača, pripevnenie k výstuži, ochranu počas umiestňovania výplne, výstup kábla, zaťaženie zhutňovaním, počiatočné odčítanie a vzťah medzi nameraným predĺžením a technickým napätím. Bežnou chybou je zaobchádzanie s ohybnou tyčou ako s mechanicky nezničiteľnou. Stavebné vybavenie, ostré ohyby, zlé pripevnenie alebo nekontrolované umiestnenie výplne môže poškodiť zostavu alebo ju oddeliť od materiálu. Pred zakopaním si vyžiadajte vyhlásenie o spôsobe inštalácie a kontrolu miesta držania. Odfoťte prílohu a trasu kábla, aby neskoršie kontroly údajov mohli potvrdiť nainštalovanú geometriu.

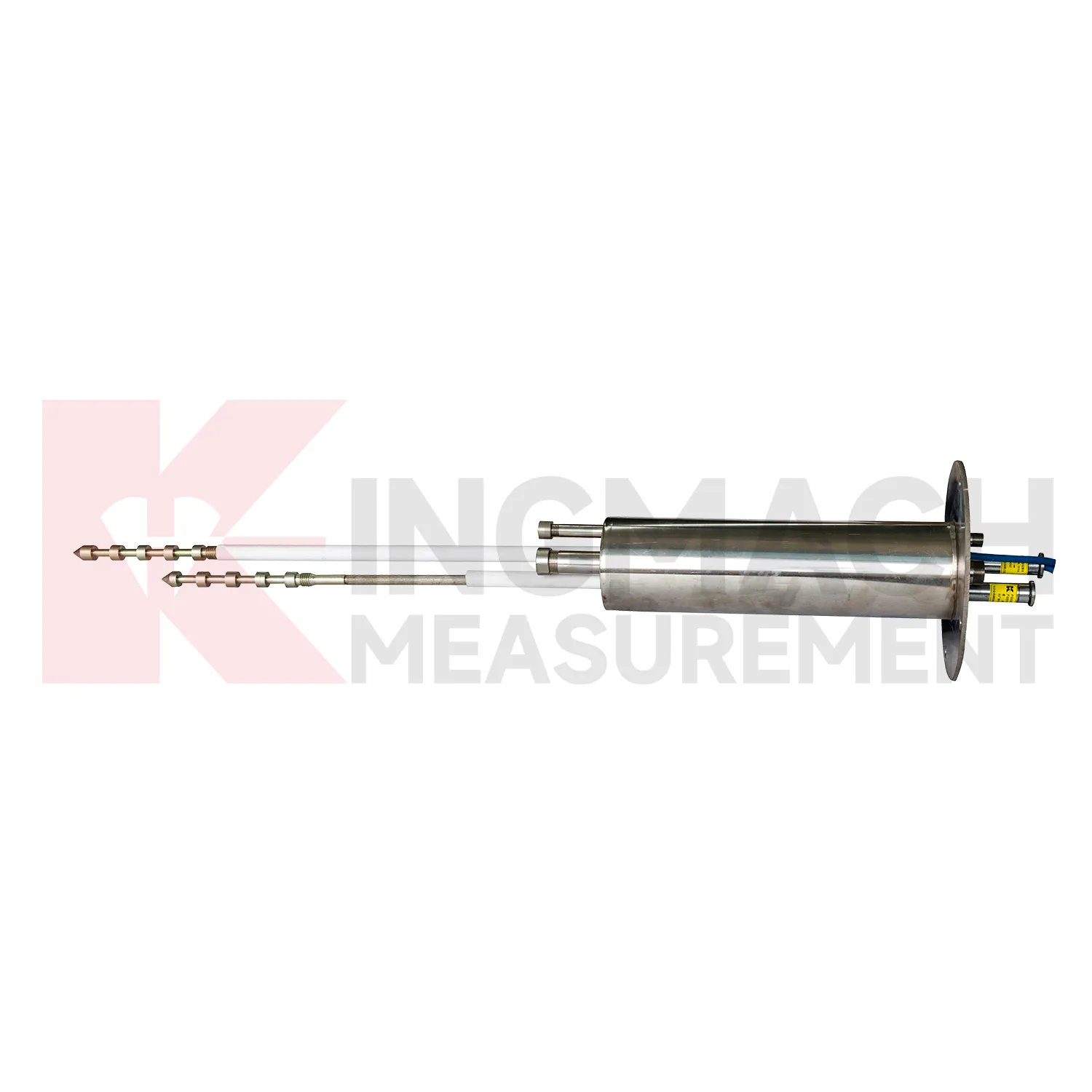

6. Viacbodový posuvný merač: JMDL-31XXAT

The Viacbodový merač posunu JMDL-31XXAT oddeľuje pohyb v niekoľkých hĺbkach v okolitej skale, svahoch, základových jamách alebo zemine tunela. Kotvy inštalované v rôznych hĺbkach sa pomocou tyčí a ochranných rúrok spájajú s jednotlivými meracími prístrojmi. Porovnanie bodov pomáha inžinierovi rozlíšiť plytkú deformáciu od hlbšieho pohybu. Toto je informatívnejšie ako jedno povrchové odčítanie, keď je umiestnenie aktívnej zóny neisté.

Konštrukčný tím by mal špecifikovať hĺbku a priemer vrtu, rozloženie troch až piatich bodov, hĺbky kotiev, geológiu, zálievku, dĺžky tyčí, ochranu hlavy, vedenie káblov, poradie inštalácie a základný postup. Bežnou chybou je výber rovnakých rozostupov bodov bez odkazu na vrstvy, diskontinuity, etapy výkopu alebo predpokladanú šmykovú zónu. Ďalším rizikom je umožnenie inštalácie injektážnej malty alebo tyče na vytvorenie neúmyselného spojenia medzi bodmi. S návrhom vrtu a záznamom o inštalácii zaobchádzajte ako so súčasťou špecifikácie prístroja. Vyžadovať konečný plán hĺbky a identifikáciu inštalovaného bodu, aby zodpovedali mape kanála zapisovača.

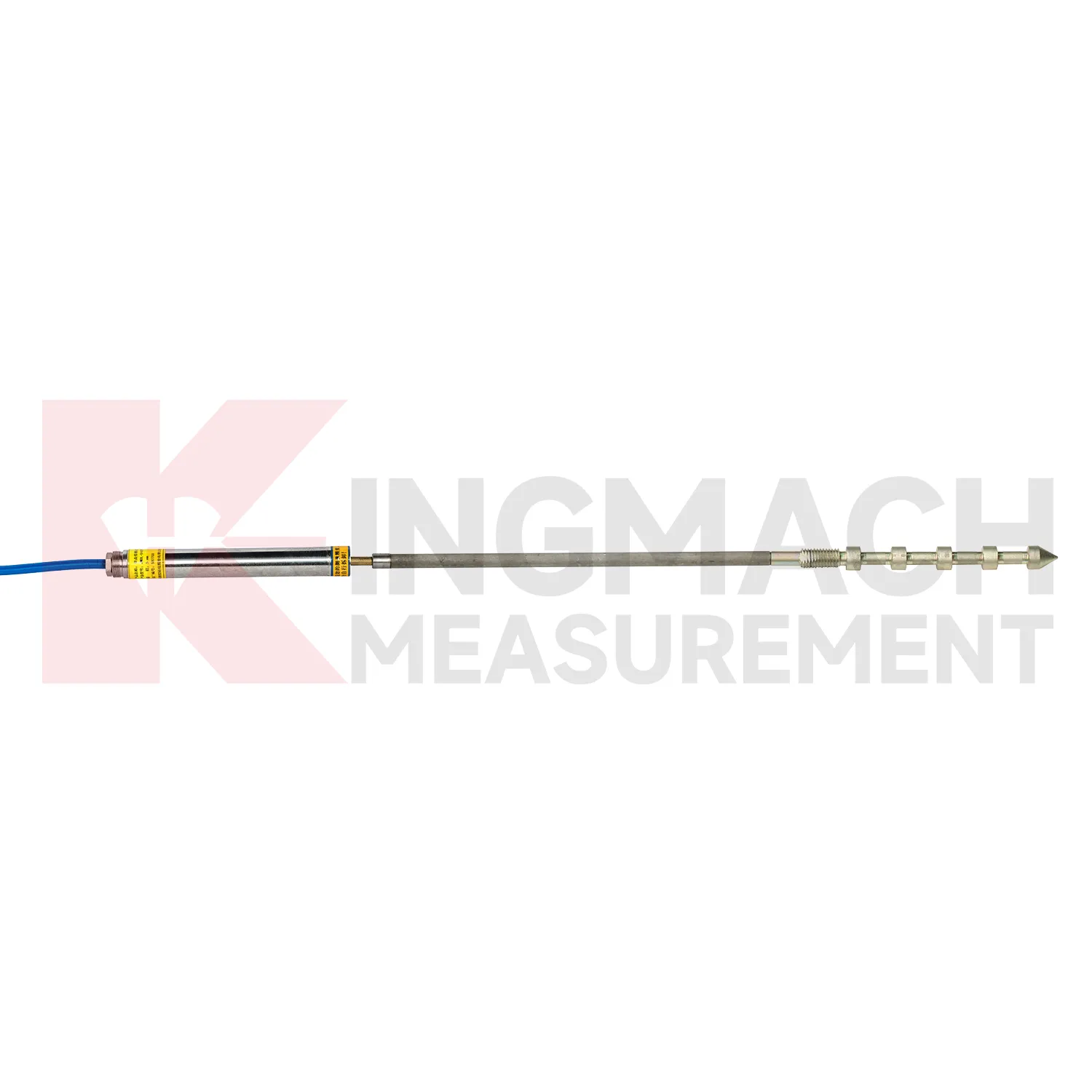

7. Jednobodový merač posunu skalného podložia: JMDL-32XXAT

The JMDL-32XXAT Jednobodový merač posunu podložia meria pohyb medzi povrchovou alebo konštrukčnou referenciou a jednou hlbokou kotvou. Vyhovuje deformácii horniny tunela, pohybu základov priehrady, pohybu svahu alebo aplikáciám v základových jamách, keď inžinier dokáže identifikovať zmysluplnú stabilnú referenčnú hĺbku. Prístroj kombinuje snímač posunutia, tyč, kotvu, ochrannú rúrku a hlavovú zostavu, takže dizajn vrtu a kotvy priamo ovplyvňuje výsledok.

Nepredpokladajte, že hlbšie automaticky znamená stabilné. Pred výberom hĺbky kotvy skontrolujte geológiu, zvetrávanie, škáry, podzemnú vodu, vplyv výkopov a očakávanú deformačnú zónu. Jediný bod nemôže ukázať, ako je pohyb rozložený nad kotvou; použite viacbodový systém, keď je potrebné hĺbkové profilovanie. Najčastejšou chybou je nazývanie hlbokej kotvy „podkladom“ bez zdokumentovania, prečo je prijateľnou referenciou. Do akceptačných dokumentov zahrňte denníky vrtov, záznamy o injektáži, inštalovanú dĺžku a základné údaje. Ak je referenčná stabilita neistá, pridajte nezávislý prieskum alebo iný bod merania na overenie.

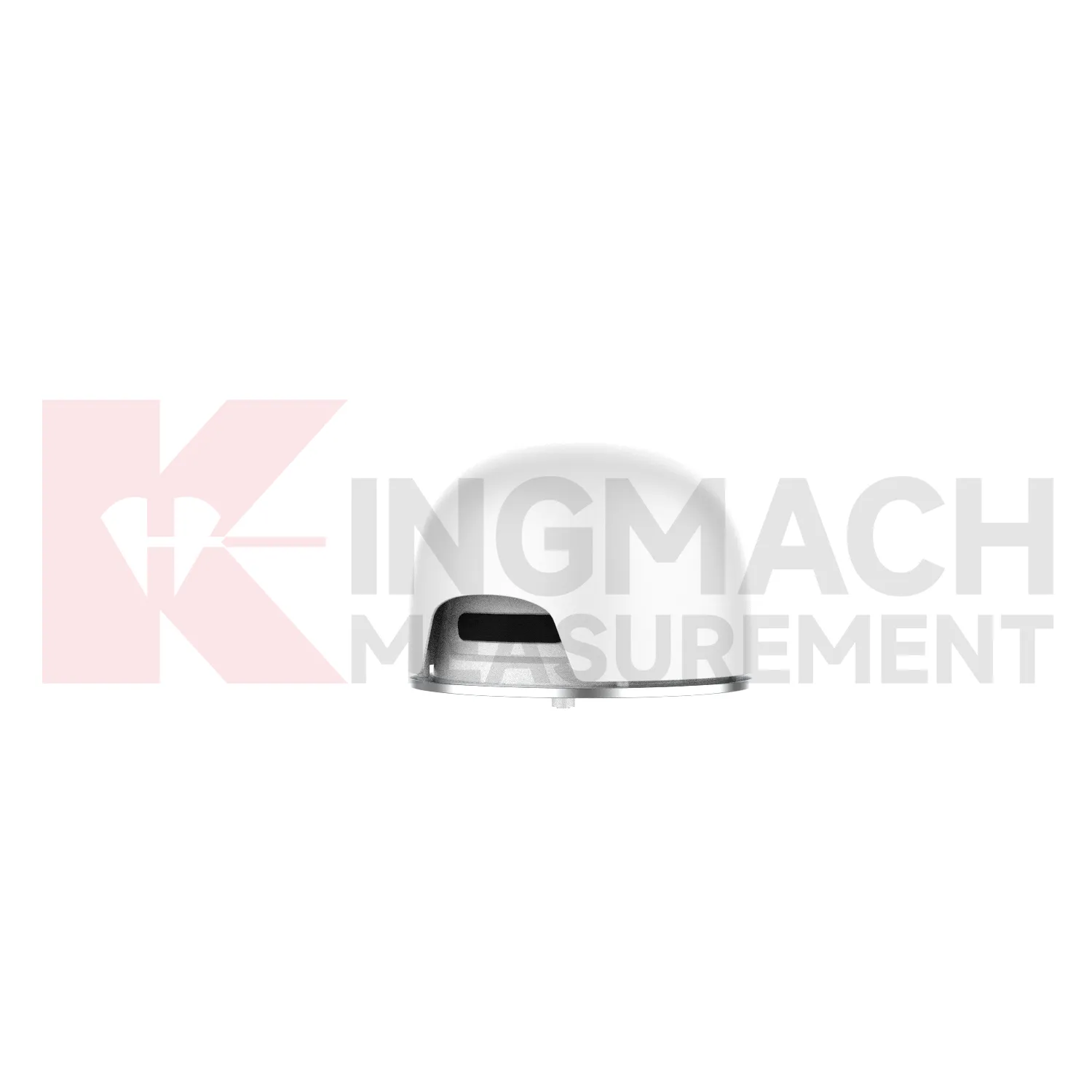

8. Monitorovanie posunu GNSS: JMBD-1050

Použite JMBD-1050 GNSS monitorovacie zariadenie pre horizontálne a vertikálne zmeny polohy cez otvorené mosty, svahy, priehrady, bane, železnice alebo veľké stavby. GNSS meria skôr globálnu polohu než miestne otvorenie trhlín alebo pohyb tyče. Systém vyžaduje vhodnú architektúru polohovania, montážny pomník, napájanie, komunikáciu a metódu spracovania údajov. Dokáže pokryť rozsahy pohybu a vzdialenosti, ktoré sú nepraktické pre lokálny kontaktný senzor.

Pred obstarávaním skontrolujte viditeľnosť satelitu, viaccestné riziko, umiestnenie antény, referenčnú alebo korekčnú metódu, súradnicový systém, interval vzorkovania, výkonovú autonómiu, pokrytie komunikácie, ochranu pred bleskom a spôsob filtrovania a alarmovania vektorov posunu. Bežnou chybou je inštalácia GNSS v blízkosti reflexných štruktúr alebo zakrytej oblohy a očakávanie rovnakej kvality údajov ako na otvorenom mieste. GNSS a lokálne senzory často spolupracujú: GNSS sleduje globálny pohyb, zatiaľ čo merače trhlín alebo hĺbkové prístroje identifikujú lokálne deformačné mechanizmy. Do akceptačného plánu pred inštaláciou zahrňte pohľad na oblohu a komunikačný prieskum.

Overené dôkazy o projekte a čo by sa kupujúci mali naučiť

Pomenované projektové referencie sú užitočné len vtedy, keď objasňujú rozsah systému. Tri overené prípady uvedené nižšie ukazujú monitorovanie viacerými snímačmi, a nie tvrdenie o úspechu jedného modelu. Použite ich na vytvorenie rámca premenných, akvizičnej architektúry a rizík v teréne, ktoré patria do projektovej RFQ.

Most: Egongyanský železničný most

The Projekt monitorovania iba železničného mosta Egongyan v Čchung-čchingu kombinovali inteligentné meradlá trhlín s nástrojmi na meranie sily, priehybu, napätia, vibrácií a prostredia v kábli. V prípade obstarávania to znamená, že na vysvetlenie každej štrukturálnej odozvy by sa nemalo vyžadovať meradlo trhlín. Definujte, ako budú teploty, správanie súvisiace s premávkou, sila kábla, deformácia a trendy trhlín časovo zosúladené a kontrolované.

Tunel: rýchlostná cesta Yuping-Panzhou

The Projekt monitorovania rýchlostnej cesty Yuping-Panzhou v Kuej-čou sa týkalo usadzovania tunela, konvergencie, trhlín a štrukturálneho napätia. Zmes zariadení zahŕňala inteligentné meranie trhlín a laserového posunu, hydrostatické snímače hladiny a vibračné prístroje na namáhanie drôtu. Poučenie je presné označovanie: projekt môže používať vibračné drôtové senzory bez toho, aby každý kanál na posun bol vibračným drôtom.

Svah: rýchlostná cesta Jiwei v Shandongu

The Projekt sledovania svahov rýchlostnej cesty Jiwei kombinované funkcie hlbokého premiestnenia, zrážok, hladiny podzemnej vody a zvukového a svetelného alarmu. Projekt 2024 ukazuje, prečo údaje o deformácii potrebujú spúšťač a kontext stavu lokality. Sklon RFQ by mal spájať hĺbku pohybu, interval zrážok, odozvu podzemnej vody, komunikáciu, napájanie, logiku alarmu a zodpovednosť za kontrolu.

Projekty priehrad vyžadujú rovnakú systémovú disciplínu

Pre priehradu definujte, či sa rozhodnutie týka otvorenia trhlín, pohybu kĺbov, deformácie základov, pórového tlaku, hladiny vody, sadania, zdvihnutia alebo globálneho premiestnenia. A systém monitorovania priehrad bežne kombinuje niekoľko rodín snímačov a merania prostredia. Špecifikujte referenčné body, galérie alebo káblové trasy, hydroizoláciu, prepäťovú ochranu, redundanciu získavania, inšpekčný prístup, vlastníctvo prahu a ako sa budú namerané hodnoty porovnávať s hladinou a teplotou v nádrži.

Záznam údajov, vzdialené monitorovanie a produktové video

Dlhodobý SHM zvyčajne vyžaduje automatické získavanie údajov, zatiaľ čo manuálne odčítanie zostáva užitočné pri uvádzaní do prevádzky, základných kontrolách, odstraňovaní problémov a malých projektoch. Prispôsobte každý kanál princípu snímania a výstupu. Naplánujte si odčítanie alebo záznamník údajov , prístrojový kábel , komunikácie a vizualizačný softvér pred uvoľnením príkazu snímača.

Alarmová logika by mala oddeľovať kontroly kvality údajov od štrukturálnych prahov. Chýbajúce údaje, ploché čiary, náhle kroky po údržbe, nemožná teplotná odozva a nezhody medzi súvisiacimi kanálmi môžu naznačovať problém merania. Štrukturálne výstrahy by mali používať prahové hodnoty schválené projektom, pravidlá pretrvávania, eskalačné kontakty a reakciu inšpekcie. Uchovávajte nespracované hodnoty, technické hodnoty, kalibračné verzie, udalosti údržby a zmeny prahov, aby mohli neskorší recenzenti rekonštruovať rozhodnutie.

Video ukazuje Vibračný drôtený tenzometer JMZX-215HAT/HB/HA uložený , originálny vibračný drôtový nástroj používaný na zabudované monitorovanie napätia. Použite ho na rozlíšenie prvku snímania vibrujúceho drôtu od vyššie opísaných technológií indukcie, drôteného lana alebo posunu GNSS. Pre prípravu v teréne spárujte recenziu produktu s návod na inštaláciu vibračného tenzometra .

Obstarávanie a obchodné podmienky

Porovnajte radšej náklady na nakonfigurovaný systém než jednotkovú cenu snímača. Cenová ponuka by mala oddeľovať senzory, dĺžky káblov, montážny hardvér, odčítacie alebo záznamové kanály, kryty, napájanie, komunikáciu, softvér, kalibračné dokumenty, uvedenie do prevádzky, školenia, náhradné diely, balenie, prepravu a dane. To odhaľuje, či nižšia cena senzora vytvára vyššie náklady na integráciu, inštaláciu alebo údržbu.

Súčasné obchodné podmienky pre spomínané výtlačné modely Kingmach používajú jednokusové minimálne množstvo objednávky, dohodnutú cenu, T/T vopred a odoslanie do 30 dní po úplnej platbe. Považujte ich za podmienky vo fáze cenovej ponuky, nie ako trvalý prísľub. Vyžiadajte si proforma faktúru, aby ste potvrdili príponu modelu, množstvo, jednotku a celkovú cenu, Incoterm, balenie, míľnik platby, dodaciu dobu, spôsob dopravy, záruku, rozsah kalibrácie, dostupnosť náhradných dielov a jazyk dokumentu.

Preskúmanie životného cyklu by malo zahŕňať inštalačné práce, obmedzenia prístupu, kontroly kalibrácie, výmenu káblov, rozšírenie zapisovača, poplatky za komunikáciu, prevádzku softvéru, plánované kontroly a náklady na návštevu miesta núdze. V prípade zakopaných alebo vzdialených snímačov môže náhradný prístup prevážiť pôvodnú kúpnu cenu. Pred platbou sa dohodnite na výrobnej dokumentácii a kontrolách pred odoslaním, aby sa chýbajúce podrobnosti o modeli, kanáli, kábli alebo protokole počas uvádzania do prevádzky neobjavili.

Kontrolný zoznam RFQ pre balík senzorov SHM

Meranie a štruktúra

• Typ štruktúry, miesto sledovania, výkresy, fotografie a meraná fyzická premenná.
• Očakávané normálne a extrémne hodnoty, požadované rozlíšenie, základ presnosti, prah alarmu, interval vzorkovania a trvanie monitorovania.
• Referenčné body, smer pohybu, posun inštalácie, teplotný rozsah a súvisiace kanály potrebné na interpretáciu.

Miesto a inštalácia

• Voda, prach, korózia, vibrácie, blesk, vplyv stavby, požiadavky na vrt alebo injektáž, prístup a káblová trasa.
• Montážne konzoly, kotvy, ochranné potrubie, rozvodné skrinky, konektory, tienenie, uzemnenie a prepäťová ochrana.
• Vyhlásenie o spôsobe inštalácie, základný postup, body držania, akceptačné hodnoty a záznamy o stave konštrukcie.

Údaje a obchodný rozsah

• Manuálne alebo automatické odčítanie, typ kanála, protokol, napájanie, ukladanie, prenos, mapovanie softvéru, alarmy a roly používateľov.
• Údajový list, kalibračné koeficienty, sériová sledovateľnosť, pokyny na zapojenie a inštaláciu, príslušné certifikáty, záruka a podpora.
• Množstvo, dĺžka kábla, príslušenstvo, náhradné diely, balenie, Incoterm, platobné podmienky, dodacia lehota, miesto určenia a potreby uvedenia do prevádzky.

Bežné chyby pri nákupe, ktoré zvyšujú riziko monitorovania

• Vyvolanie vibračného drôtu každého frekvenčného výstupu alebo digitálneho snímača pohybu bez potvrdenia snímacieho prvku a čítacieho kanála.
• Výber rozsahu len z bežného pohybu a bez ohľadu na odchýlku inštalácie, sezónne správanie alebo vierohodnú extrémnu udalosť.
• Porovnávanie hodnôt presnosti bez kontroly, či sa týkajú plného rozsahu, čítania, linearity, opakovateľnosti alebo kompletného inštalovaného systému.
• Objednávanie snímačov pred dokončením kotiev, vrtov, káblových trás, ochrany, kapacity záznamníka, komunikácie, napájania a softvérových štítkov.
• Použitie jedného lokálneho senzora na interpretáciu mechanizmu na úrovni systému, ktorý závisí aj od zaťaženia, teploty, tlaku, usadzovania alebo globálneho pohybu.
• Schválenie najnižšej jednotkovej ceny bez cenovej inštalácie, kanálového hardvéru, dokumentácie, prístupu k údržbe, náhradných dielov a rizika výmeny.
