Bezpečnostné výstrahy priehrady v reálnom čase so snímačmi rozdielu tlaku vody

Majitelia priehrad potrebujú skorší prehľad o posunoch úrovní, zmenách tlaku priesaku a zlomoch trendov, ktoré sa objavia skôr, ako sa prevádzkový problém zmení na bezpečnostnú udalosť. Snímače hladiny vody s rozdielom tlaku sú užitočné, pretože sledujú tieto zmeny na zabudovaných, vlhkých a ťažko prístupných monitorovacích bodoch.

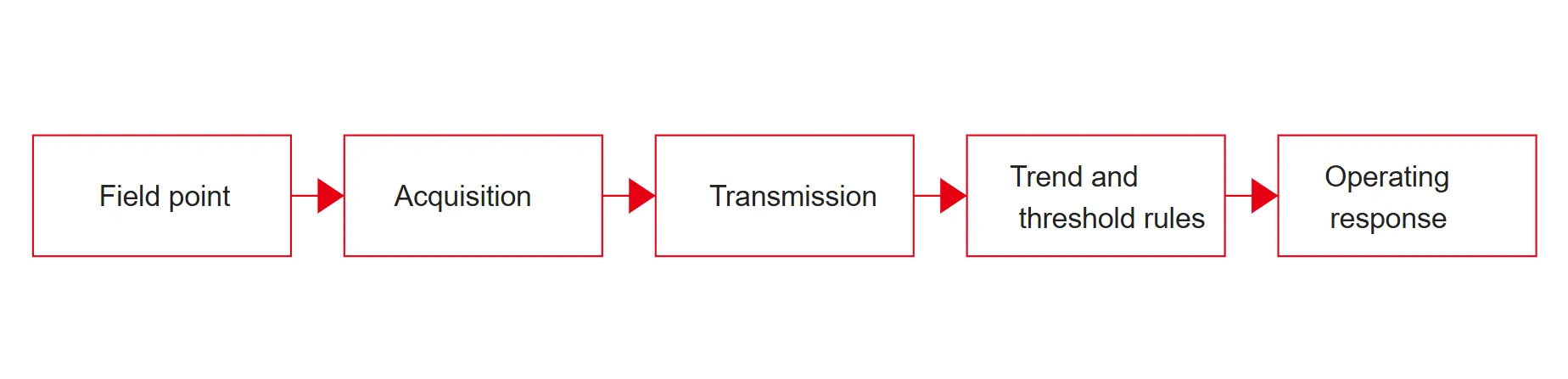

Vo funkčnom pracovnom postupe výstrah je senzor iba prvým článkom. Odčítanie musí zostať stabilné v terénnych podmienkach, musí sa pohybovať čisto do akvizičnej vrstvy a musí sa dostať k softvéru, ktorý ho dokáže porovnať s prahovými hodnotami, pravidlami pre rýchlosť zmeny a blízkymi prístrojmi. To je to, čo mení pravidelnú kontrolu na bezpečnostné výstrahy priehrady v reálnom čase.

Pri hodnotení na strane kupujúceho skutočnou otázkou nie je, či snímač dokáže čítať hladinu vody izolovane. Skutočnou otázkou je, či môže podporovať spoľahlivé výstrahy naprieč zabudovanými potrubiami, drenážnymi bodmi, bezobslužnými stanicami a dlhými servisnými intervalmi bez vytvárania ďalšej neistoty pre monitorovací tím.

Pre prevádzkovateľov priehrad je najužitočnejším upozornením len zriedka jeden vysoký údaj. Je to signál hladiny alebo priesaku, ktorý sa vymyká z normálneho vzťahu s prevádzkou nádrže, zrážkami, drenážou alebo pohybom konštrukcie.

Prečo sú signály o vodnej hladine dôležité v programoch bezpečnosti priehrad

Plán monitorovania priehrady zvyčajne sleduje viac ako nadmorskú výšku nádrže. Operátori tiež sledujú priesakový tlak, pohyb freatickej línie, drenážne správanie, úroveň po prúde a spôsob, akým sa tieto údaje pohybujú spolu s údajmi o posunutí, šírke trhliny alebo napätí. Jedna hodnota môže vyzerať normálne, zatiaľ čo jej trend v porovnaní s dažďom, prietokom alebo stúpajúcim tlakom rozpráva iný príbeh.

Preto logika výstrah potrebuje kontext. Stúpajúci údaj vo vnútri základovej trubice vodnej hladiny môže poukazovať na to, že priesaková cesta sa stáva aktívnejšou. Zmena na poistnom potrubí môže naznačovať, že sa menia podmienky odtoku. Zvýšenie hladiny v nádrži počas normálnej prevádzky môže byť prijateľné, ale rovnaký nárast spojený s nezvyčajným pohybom vnútorného tlaku si zaslúži pozornosť.

Spoľahlivý program monitorovania priehrad spracováva hladinu vody, priesaky, deformácie a monitorovanie životného prostredia ako prepojené ukazovatele. To zodpovedá tomu, ako skúsení operátori čítajú riziko v praxi: hodnota varovania pochádza z korelácie, nie z jedného nástroja pracujúceho samostatne.

Ako snímače diferenčného tlaku premieňajú vodnú výšku na použiteľné údaje

Prístroje na meranie hladiny vody s rozdielom tlaku odvodzujú výšku kvapaliny z tlaku. V teréne snímač prevádza vodnú výšku pôsobiacu na merací prvok na digitálnu hodnotu hladiny. Keď inštalácia používa odvetrávaný kábel pripojený k atmosfére, odčítanie môže znížiť barometrické rušenie a rýchlejšie reagovať na skutočný pohyb hladiny vody.

Táto prevádzková logika dobre zapadá do prevádzky priehrady, pretože mnohé monitorovacie body sú úzke, zapustené, mokré a ťažko prístupné. Namiesto spoliehania sa na časté manuálne ozvučenie môže prístroj zostať na svojom mieste a podávať správy zvnútra vodnej hladiny, odtokového otvoru alebo v rámci hydrologického pozorovacieho bodu.

Pre káblovú monitorovaciu architektúru Kingmach's JMYC-67XXAD séria je umiestnená pre tlak pri hlbokom priesaku, sledovanie hladiny vody v nádrži a priehrade, monitorovanie podzemnej vody a inštaláciu zabudovaného potrubia. Jeho výstup RS485, krytie IP68, rozlíšenie 0,1 mm a presnosť 0,2 % FS sú druhy detailov, ktoré môžu kupujúci použiť pri skríningu, či vyhovuje existujúcej akvizičnej chrbtici.

Od čoho v skutočnosti závisia upozornenia na priehradu v reálnom čase

Výstrahu nevytvára samotný snímač. Závisí to od návrhu prahu, spoľahlivosti snímania, stability komunikácie a porovnania s blízkymi prístrojmi. V praxi tímy často používajú tri vrstvy pravidiel: absolútne prahové hodnoty alarmov, prahové hodnoty rýchlosti zmien a korelačné kontroly s údajmi o dažďoch, prevádzke nádrže, priesaku alebo deformácii.

Napríklad môže byť prijateľné zvýšenie hladiny v nádrži počas plánovaného prevádzkového okna. Rýchly vnútorný nárast hladiny vody vo vstavanej pozorovacej trubici, najmä ak je spárovaný s abnormálnym presakovacím prietokom alebo zdvihovým tlakom, si vyžaduje inú reakciu. Lepšie pravidlá znižujú možnosť, že posádky strácajú čas falošnými poplachmi, pričom im stále chýba vyvíjajúci sa vzor.

Tu je dôležitý aj zvyšok systému. Súprava produktov Kingmach orientovaná na priehradu obsahuje Akvizičný modul JMZX-XXGH a platformu monitorovacieho softvéru, ktorá je dôležitá, pretože kvalita výstrah závisí od toho, ako sa senzor, záznamník, prenosová vrstva a vizualizačný zásobník správajú spoločne pri nepretržitom používaní.

Pohľady platformy na kontrolu a ovládanie alarmov

Tam, kde diferenčné tlakové vodomery pasujú do mixu priehradových prístrojov

Zariadenia s diferenčným tlakom hladiny vody sú najsilnejšie, keď je úlohou nepretržité sledovanie hladiny v potrubiach, hydrologických bodoch alebo monitorovacích miestach súvisiacich s presakovaním, kde záleží na stabilnom digitálnom výstupe. Zvyčajne sú súčasťou širšieho mixu nástrojov a nie samostatnou odpoveďou.

Praktické nastavenie priehrady môže kombinovať diferenčný tlakový vodomer na pohyb vodnej hlavy, vibračný drôtový piezometer na správanie sa pórového tlaku, snímače posunu na štrukturálny pohyb a softvérovú vrstvu, ktorá spája údaje s varovnými prahmi. Ak má lokalita vzdialené body bez vhodného napájania alebo káblov, integrovaný bezdrôtový model môže znížiť prácu v teréne a zjednodušiť nasadenie.

Pre bezobslužné nádrže alebo riečne body JMYC-67XXAWL integrovaný model kombinuje 4G DTU a internú batériu v jednom balení. Vďaka tomu môže byť plánovanie údržby čistejšie, keď projekt vyžaduje menej samostatných komponentov v teréne.

Ako porovnať káblové a integrované modely diferenčného tlaku

Najrýchlejší spôsob, ako porovnať možnosti, je pozrieť sa za rozsah nadpisu a priradiť každý model k architektúre monitorovania. Káblový nástroj RS485 môže byť vhodnejší, keď priehrada už má skrine, kapacitu záznamníka a stabilnú komunikačnú chrbticu. Integrovaná 4G jednotka môže skrátiť čas inštalácie v distribuovaných bodoch, kde by výkopy a smerovanie energie spomalili projekt.

Pri kontrole obstarávania by porovnanie malo zostať viazané na prevádzkovú metódu. V rade Kingmach vyhovuje rad JMYC-67XXAD káblovej integrácii RS485 a monitorovaniu s jemným rozlíšením, zatiaľ čo rad JMYC-67XXAWL posúva diskusiu smerom k vstavanej 4G komunikácii, internému lítiovému napájaniu a výdrži batérie, ktorá sa mení s intervalom vzorkovania. Tieto rozdiely ovplyvňujú plánovanie údržby, stratégiu náhradných dielov a návrh frekvencie alarmov.

Podrobnosti o inštalácii, ktoré chránia kvalitu výstrah

Mnohé zlé upozornenia sú problémy s inštaláciou maskované ako problémy so snímačom. Ak je vodná hladina zablokovaná, ventilačná cesta je ohrozená, manipulácia s káblom je zlá alebo referenčný stav je nestabilný, dátový tok sa posunie skôr, ako niekto bude mať podozrenie na spôsob montáže.

Pre prijatie na strane kupujúceho požiadajte dodávateľa, aby definoval kompatibilitu veľkosti potrubia, spôsob zavesenia, ochranu odvetrávaného kábla, vodotesnú manipuláciu na konektoroch, adresovanie záznamníka a kontroly pri uvedení do prevádzky na nulový posun, opakovateľnosť a komunikáciu. To udržuje odovzdanie viazané na správanie v teréne namiesto samotnej papierovej špecifikácie.

Keď je monitorovací bod vzdialený, plán uvedenia do prevádzky by mal definovať aj interval vzorkovania, frekvenciu výstrah, plánovanie výmeny batérie a spôsob, akým platforma označí chýbajúce údaje oproti abnormálnym údajom. Sú to rôzne udalosti a ich zmiešanie v softvérovej vrstve vytvára zmätok počas skutočných incidentov.

Ako inžinieri čítajú abnormálne trendy predtým, ako sa stanú núdzovými

Užitočný výstražný systém nečaká na extrémnu hodnotu. Sleduje zmeny sklonu, trvania a dohody medzi súvisiacimi kanálmi. Pri práci na priehrade to často znamená kontrolu, či vnútorný pohyb hladiny vody sleduje prevádzku nádrže normálne alebo sa od nej oddeľuje.
