Hydrostatický hladinový snímač diferenčného tlaku so širokým rozsahom JMYC-62XXAD

Skúšobný systém hydrostatického hladinomeru diferenčného tlaku pozostáva z viacerých diferenčných tlakových hydrostatických hladinomerov inštalovaných v rôznych meracích bodoch, pričom jeden z nich je namontovaný v pevnom bode, ktorý slúži ako referenčný bod. Komponenty v každom meracom bode sú zapojené do série a môžu byť umiestnené v rôznych výškach a v rôznych smeroch v rámci meracieho rozsahu. Meraním hodnôt hladiny kvapaliny snímačov v meracích bodoch a referenčnom bode sa vypočítava zmena sadnutia vzhľadom na referenčný bod. Tento systém je široko použiteľný na presné meranie v rôznych inžinierskych scenároch, ako je nerovnomerné sadanie chodníka, priečne nelineárne sadanie, sadanie hrádze, priehyb mosta, stabilita svahu a sadanie budovy.

Stiahnuť

Bezplatná konzultácia

Všeobecné informácie o produkte

Miesto pôvodu:	Changsha, Čína
Názov značky:	Kingmach
Číslo modelu:	JMYC-62XXAD
Certifikácia:	GB/T 11828.2—2022

Obchodné podmienky produktu

Minimálne množstvo objednávky:	1 kus
Cena:	Obchodovateľné
Podrobnosti o balení:	Kartóny alebo drevené debny. K dispozícii sú aj prispôsobené obalové riešenia.
Dodacia lehota:	Odoslané do 30 dní po prijatí úplnej platby.
Platobné podmienky:	T/T vopred.

Popis

Vlastnosti

1. Navrhnutý a vyrobený na princípe prepojených kvapalinových trubíc, ponúka vysokú citlivosť, presnosť, stabilitu a minimálny vplyv teploty, vďaka čomu je vhodný na dlhodobé monitorovanie.

2. Hydrostatický nivelačný systém pozostáva z viacerých nivelačných prístrojov prepojených hydraulickými rúrkami, ktoré umožňujú meranie vertikálnej deformácie na každom prístroji vo vzťahu k referenčnému bodu. Je vybavený vstavanými inteligentnými obvodmi, vydáva digitálne merania priamo cez zbernicu 485, podporuje prenos na veľké vzdialenosti bez skreslenia a je ideálny na dlhodobé pozorovanie a automatizované meranie.

3.Vynikajúci izolačný výkon, vodotesný a odolný dizajn, DC 12V napájanie, zaisťujúce bezpečnosť a spoľahlivosť.

4. Po spárovaní s automatizovaným zberným systémom našej spoločnosti (vybaveným zbernicovými modulmi a softvérom hostiteľského počítača) umožňuje bezobslužné meranie alebo vzdialené monitorovanie.

Aplikácie

Širokorozsahový hydrostatický hladinový snímač diferenčného tlaku série JMYC-62XXAD sa široko používa na presné meranie lineárneho sadania na povrchoch ciest, priehybov mostov, úpravy mäkkých základov, základov rekultivácie pôdy, podložia priehrad, stability svahu a sadania budov.

Špecifikácie

Rozsah	500 mm, 1 000 mm, 3 000 mm, 5 000 mm
Rozlíšenie	0.1mm
Presnosť	0,2 % FS
Napájacie napätie	DC 9V až 24V
Spotreba energie	<0,5 W
Výstupný signál	Digitálny signál RS485
Prevádzková teplota	-30℃~+80℃

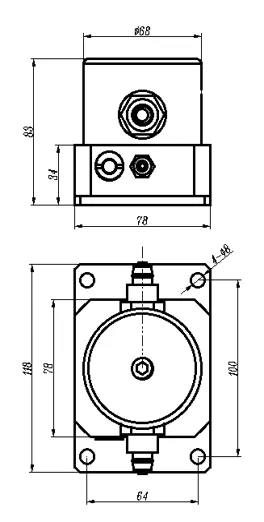

Rozmery	118 mm × 78 mm × 83 mm
