Inteligentné jednobodové meradlo vyrovnania JMDL-47XXAT

Všeobecné informácie o produkte

Obchodné podmienky produktu

Popis

Úvod:

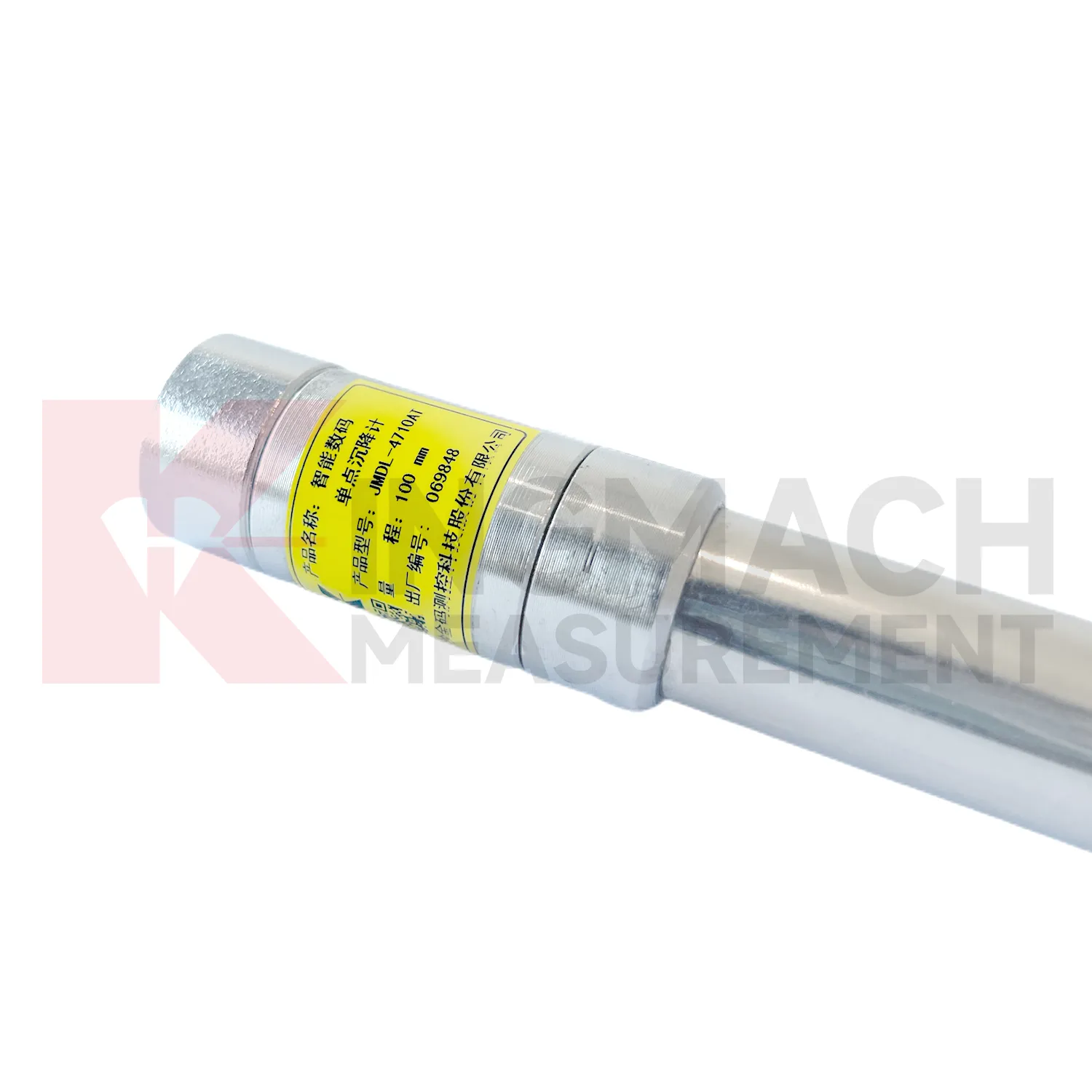

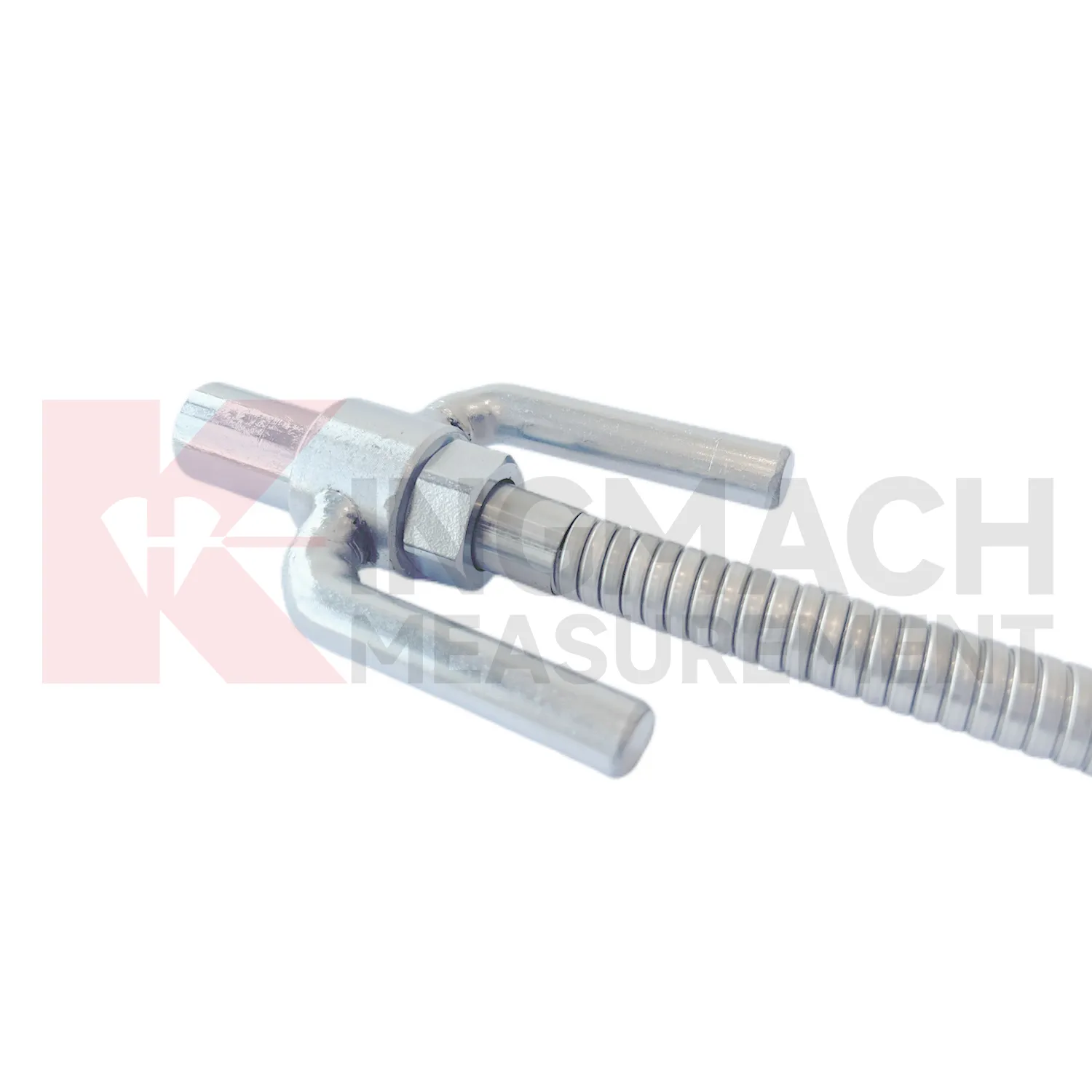

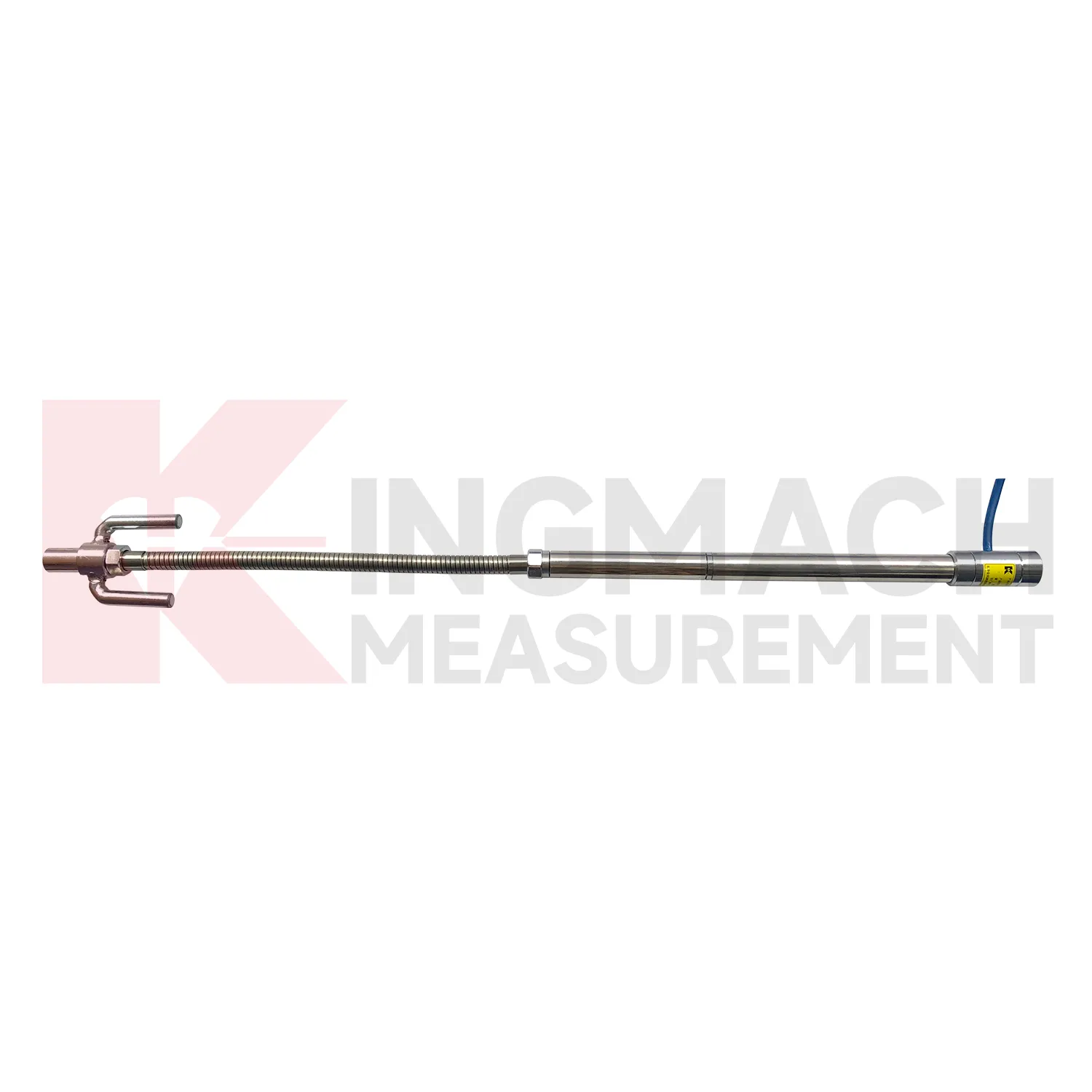

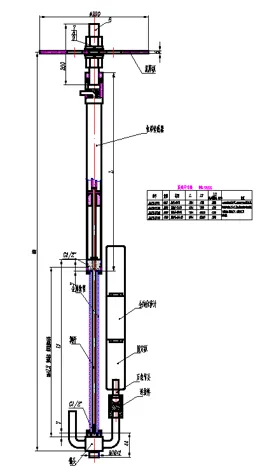

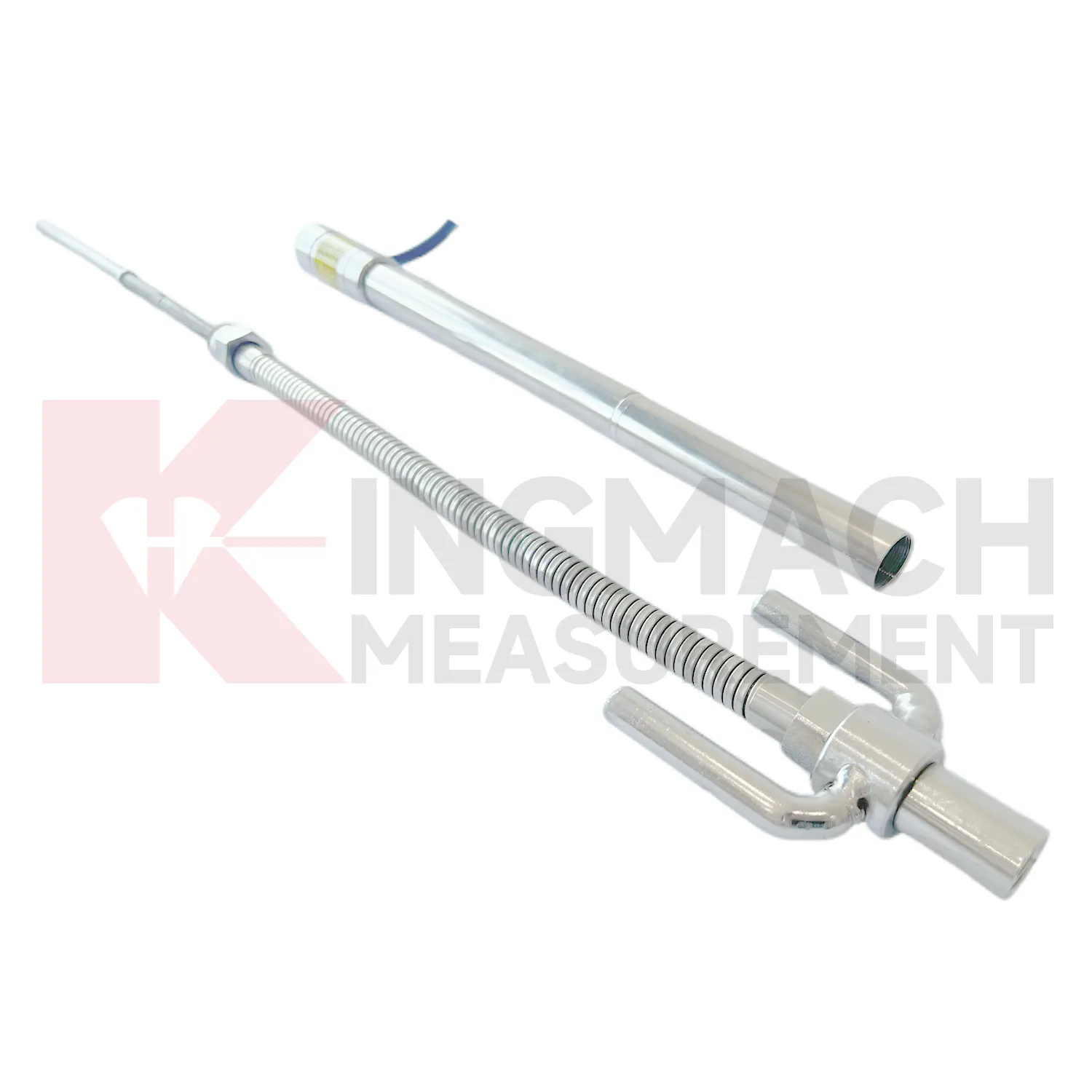

JMDL-47xxAT Smart Single-Point Settlement Gauge je zabudovaný indukčne frekvenčne modulovaný (IFM) inteligentný dislokačný merač, ktorý možno použiť na meranie deformácie sadania podložia in situ, deformácie zdvíhania násypu, deformácie zodvihnutím základne v hlbokých základových jamách, deformácie zdvíhaním dna tunela v podzemnom inžinierstve, iné stláčanie hrádze a podobné aplikácie. Skladá sa z usadzovacej dosky, elektrického snímača posunu, meracej tyče s kovovou ohybnou rúrkou, kotevnej hlavy, predlžovacej tyče a spodnej kotevnej hlavy ako integrovanej zostavy. Snímač elektrického posunu je pripojený smerom nahor k usadzovacej doske a smerom nadol k meracej tyči uzavretej kovovým ohybným potrubím a hlavou kotvy; predlžovacia tyč (ktorá môže byť predĺžená pomocou priamych spojok podľa požadovanej montážnej hĺbky) spája hlavicu kotvy snímača na jej hornom konci a spodnú hlavicu kotvy na jej dolnom konci.

Funkcia produktu:

1. Integrovaná inštalácia s vedením káblov s bočným výstupom zaisťuje, že nedochádza k interferencii s operáciami zhutňovania vozovky, pričom merania sú v súlade so skutočnými podmienkami v teréne; monitorovanie je možné vykonávať aj počas dopravnej prevádzky.

2. Elektrický snímač posunutia umožňuje rýchle, presné a priame meranie hodnôt sadnutia v reálnom čase.

3. Kompatibilita s manuálnym meraním prostredníctvom komplexných testerov a automatizovaných zberných systémov pre diaľkový prenos dát, automatizované meranie a monitorovanie prevádzky.

4. Vysoká stabilita, spoľahlivosť, minimálny teplotný posun a adaptabilita na drsné prostredie a dlhodobé monitorovanie.

5. Plne digitálne monitorovanie s priamym výstupom digitálnych frekvenčných signálov, neovplyvnených dĺžkou kábla, prenosom signálu na veľké vzdialenosti bez skreslenia a silnou odolnosťou voči rušeniu.

6. Vstavaný inteligentný čip a pamäť ukladajú továrensky kalibrovanú nelineárnu krivku v senzore, pričom automaticky aplikujú nelineárne korekcie počas merania spolu s inteligentnou pamäťou a funkciami automatického ukladania dát.

Aplikácie

JMDL-47xxAT Smart Single-Point Settlement Gauge je zabudovaný indukčne frekvenčne modulovaný (IFM) inteligentný dislokačný merač, ktorý možno použiť na meranie deformácie sadania podložia in situ, deformácie zdvíhania násypu, deformácie zodvihnutím základne v hlbokých základových jamách, deformácie zdvíhaním dna tunela v podzemnom inžinierstve, iné stláčanie hrádze a podobné aplikácie.

Špecifikácie
