Vibračné tenzometre na monitorovanie mostov, tunelov a priehrad: Kompletný sprievodca výberom

Globálny stavebný priemysel zažíva masívny nárast rozsiahlych investícií do infraštruktúry. Vlády a súkromní developeri financujú hlavné mosty, tunely, vodné priehrady a veterné energetické stavby na celom svete. V dôsledku toho dopyt po spoľahlivých, dlhodobých systémoch štrukturálneho zdravotného monitorovania (SHM) nebol nikdy vyšší. V rámci týchto kritických bezpečnostných systémov fungujú tenzometre ako primárny zdroj údajov. Musíte si uvedomiť, že chybný výber senzora stojí oveľa viac ako samotné fyzické zariadenie. Nesprávna voľba vedie k skresleným výpočtom namáhania, oneskoruje rozhodnutia o bezpečnosti a v konečnom dôsledku znásobuje dlhodobé náklady na údržbu.

Preto výber tenzometra predstavuje skôr kritický technický úsudok než jednoduchý nákup komodity. Každý projektový inžinier musí pred špecifikáciou snímača zodpovedať tri základné otázky. Po prvé, čo je hostiteľský materiál? Po druhé, aká je aktuálna fáza inštalácie? Nakoniec, aké sú environmentálne obmedzenia? Tento komplexný sprievodca vás prevedie rôznymi typmi meradiel, kritickými výberovými kritériami, prispôsobením aplikácií a integráciou senzorov do kompletného systému SHM.

Čo robí technológiu vibračného drôtu globálnym štandardom pre dlhodobé monitorovanie napätia

Predtým, ako budete môcť inteligentne špecifikovať senzor, potrebujete solídne technické znalosti o tom, ako fungujú rôzne monitorovacie technológie. Technológia vibračného drôtu (VW) v súčasnosti slúži ako globálny štandard pre dlhodobé monitorovanie infraštruktúry. Princíp vibračného drôtu je založený na napnutom oceľovom drôte, ktorý je budený pulznou budiacou cievkou. Prirodzená frekvencia tejto vibrácie priamo zodpovedá namáhaniu drôtu.

Tento frekvenčný výstup poskytuje výnimočné výhody pre stavebné projekty. Senzory VW ponúkajú silnú odolnosť voči elektromagnetickému rušeniu a vykazujú vysoko stabilné dlhodobé driftové správanie. Okrem toho môžu tieto senzory prenášať signály cez kilometre kábla bez akéhokoľvek skreslenia alebo straty signálu.

Väčšina projektov monitorovania zdravia konštrukcie vystavuje senzory významným tepelným cyklom vonku. Preto sú moderné tenzometre VW vybavené vstavaným termistorom pre integrované snímanie teploty. Toto pridanie umožňuje monitorovaciemu softvéru aplikovať automatické korekcie teploty na hodnoty napätia. Tento robustný výkon môžete porovnať s tradičnými meračmi s odporovou fóliou. Fóliové meradlá fungujú perfektne pre laboratórne nastavenia a krátkodobé testovanie. Fóliové meradlá však zostávajú veľmi náchylné na prenikanie vlhkosti, nulový drift a závislosť na zosilňovači pri dlhých kábloch. Kingmach tento štandard ešte viac povyšuje svojou sériou smart VW (varianty HAT a HB). Tieto pokročilé modely pridávajú možnosti digitálneho adresovania, čo umožňuje inžinierom prevádzkovať siete zberníc s viacerými snímačmi pomocou jediného zapisovača údajov.

Tri primárne typy tenzometrov – a kedy nasadiť každý z nich

Inžinieri sa často pýtajú, ktorý tenzometer by mali použiť pre svoj konkrétny projekt. Odpoveď vyžaduje štruktúrované porovnanie na základe spôsobu inštalácie a hostiteľskej štruktúry. Tieto senzory môžete kategorizovať do štyroch hlavných typov nasadenia.

Tenzomer montovaný na povrch (JMZX-212HAT/HB)

Technici priskrutkujú alebo prilepia povrchové tenzometre priamo na existujúce betónové alebo oceľové povrchy. Tento model by ste si mali vybrať na monitorovanie po konštrukcii, stavebné úpravy a testovanie dynamického zaťaženia. Toto meradlo vyniká aj vtedy, keď nie je možné vŕtať alebo liať do nosnej konštrukcie. Séria JMZX-212 ponúka štandardný rozsah merania ±2 500 με s rozlíšením 0,1 με. Plne utesnené puzdro z nehrdzavejúcej ocele zaisťuje vodotesnosť až do hĺbky 150 metrov.

Zabudovaný tenzometer (JMZX-215HA/215HAT/HB)

Stavebné tímy odlievajú tenzometre zabudovania priamo do čerstvého betónu alebo ich zakopávajú do konštrukčných výplňových materiálov. To predstavuje štandardnú voľbu pre nové stavebné projekty, vrátane mostov, priehrad, tunelov, oporných múrov a základových dosiek. Zabudované senzory nevyžadujú od základného materiálu žiadny šmykový odpor, vďaka čomu je proces inštalácie mimoriadne rýchly a spoľahlivý.

Tenzomer s povrchovým zváraním (JMZX-206HAT)

Zvárači pripevňujú povrchovo zvárané tenzometre priamo na konštrukčné oceľové prvky, ako sú nosníky, štetovnice a rúrkové pilóty. Zváranie poskytuje vysoko konzistentné mechanické spojenie na holú oceľ bez spoliehania sa na chemické lepidlá. Vďaka tejto stálosti sú zvárané meradlá preferovanou možnosťou pre námorné a podzemné oceľové konštrukcie, kde môže epoxidové spojenie časom degradovať.

Merač napätia výstuže (JMZX-4XXHAT/HB)

Dodávatelia pripájajú tenzometre výstuže priamo do oceľovej výstuže v betónových konštrukciách. Tieto senzory merajú predĺženie a stlačenie výstuže, aby posúdili, ako sa zaťaženie prenáša cez stĺpy, nosníky a hlboké pilóty. Tieto nástroje nájdete kriticky dôležité pre výstavbu výškových budov, bezpečnosť základových jám a infraštruktúru metra.

Typ meradla	Najlepší hostiteľský materiál	Inštalačná fáza	Typická aplikácia
Povrchovo namontované	Existujúci betón / oceľ	Post-Construction	Dodatočné vybavenie a záťažové testovanie
Vloženie	Čerstvý betón	Nová výstavba	Mostovky a priehradné múry
Povrchovo zvárané	Holé oceľové členy	Nové / po výstavbe	Oceľové nosníky a pilóty
Rebar Strainmeter	Výstužná oceľ (výstuž)	Nová výstavba	Základové jamy a výškové budovy

Päť technických parametrov, ktoré by mali riadiť vašu konečnú špecifikáciu

Po výbere vhodného typu inštalácie musíte vyhodnotiť presné technické špecifikácie. Vaše konečné rozhodnutie o obstarávaní by malo riadiť päť kľúčových parametrov.

Rozsah a rozlíšenie merania: Štandardný rozsah merania ±2 500 με dostatočne pokrýva väčšinu aplikácií v stavebníctve. Potrebujete však aj vysokú citlivosť. Výstup s vysokým rozlíšením 0,1 με zabezpečuje, že snímač zachytí mikrodeformácie v predpätých betónových a oceľových prvkoch pri bežnom prevádzkovom zaťažení.

Trieda presnosti: Hodnotenie presnosti 0,5 % FS (Full Scale) slúži ako meradlo pre monitorovanie na úrovni infraštruktúry. Vysoká presnosť zostáva rozhodujúca, keď vypočítate skutočné konštrukčné napätie z nameraného napätia pomocou modulu pružnosti materiálu. Vždy by ste mali overiť súlad s uznávanými certifikačnými normami, ako sú GB/T 13606-2007 alebo DL/T 1044-2022.

Vodotesnosť a environmentálne tesnenie: Mnohé projekty fungujú v náročných podmienkach. Nevyhnutné je plne utesnené puzdro z nehrdzavejúcej ocele dimenzované na hĺbku vody 150 metrov. Túto úroveň ochrany potrebujete pre steny vodnej priehrady, hromady prílivových zón a výkopy vysoko vlhkých tunelov.

Rozsah prevádzkových teplôt: Civilné stavby odolávajú extrémnemu počasiu. Zabudovaný termistor by mal pokrývať široký rozsah od -40 °C do +120 °C. Projekty umiestnené v arktických klimatických podmienkach alebo v blízkosti priemyselných zdrojov tepla vyžadujú túto tepelnú odolnosť. Okrem toho presná korekcia teploty zabraňuje falošným poplachom vo vašom automatizovanom monitorovacom systéme.

Výstup signálu a systémová kompatibilita: Musíte sa rozhodnúť medzi štandardnými frekvenčnými výstupmi VW a digitálnymi variantmi Smart (RS-485 / SDI-12). Inteligentné snímače umožňujú viacbodové zapojenie zbernice. Táto digitálna architektúra môže znížiť veľké náklady na káble až o 60 % pri veľkých poliach senzorov. Praktickou poznámkou je, že čítacie jednotky a záznamníky údajov Kingmach sú z výroby prispôsobené sérii snímačov JMZX, čo úplne eliminuje riziká systémovej integrácie.

Doplňte svoje monitorovanie napätia o duté snímače zaťaženia pre úplné sledovanie sily kábla – viac sa dozviete v našom sprievodcovi dutými snímačmi zaťaženia → Duté snímače zaťaženia na monitorovanie mostných káblov a kotiev: Sprievodca výberom a špecifikácie

Prispôsobenie tenzometrov typu projektu: Od monitorovania mostov po geotechnické inžinierstvo

Prispôsobenie správneho snímača konkrétnej aplikácii je charakteristickým znakom efektívneho monitorovania zdravotného stavu konštrukcie. Rôzne oblasti stavebného inžinierstva vyžadujú odlišné prístupy merania.

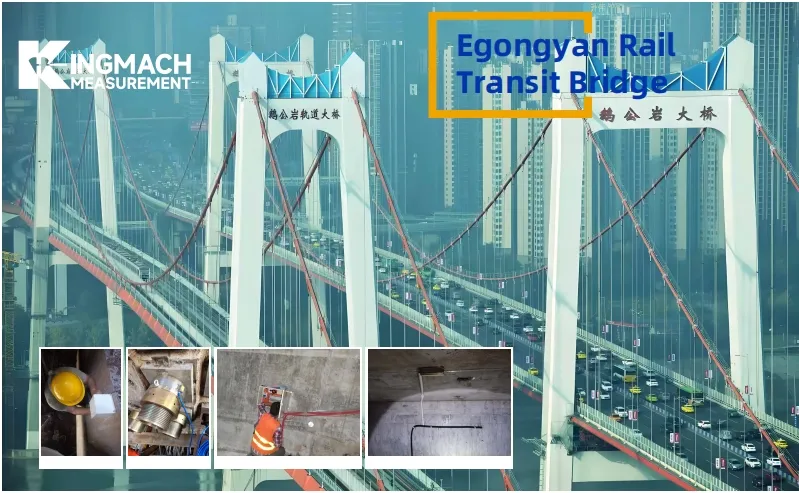

Monitorovanie mostov: Projekty mostov si vyžadujú mnohostranný prístup. Inžinieri odliali meradlá opevnenia do častí betónovej paluby a na oceľovú výstuž pripojili tenzometre výstuže, aby merali odozvy na živé zaťaženie a dlhodobé dotvarovanie betónu. Súčasne technici používajú povrchovo zvárané meradlá na hlavných oceľových nosníkoch na sledovanie prebiehajúcich cyklov únavy.

Tunelové a podzemné stavby: Podzemné prostredie predstavuje vážne problémy s vysokou vlhkosťou a korozívnou podzemnou vodou. Tieto podmienky vyžadujú plne utesnené vodotesné meradlá. Využitie inteligentnej zbernicovej kabeláže navyše výrazne znižuje zložitosť inštalácie v rámci obmedzených tunelov.

Vodné priehrady a oporné múry: Monitorovanie priehrad sa vo veľkej miere spolieha na zabudované senzory zaliate hlboko do betónového telesa. Vodotesné kryty ľahko zvládajú trvalé ponorenie pod silným tlakom vody. Schopnosť diaľkového prenosu signálov VW umožňuje inžinierom vybudovať masívne senzorové polia naprieč priehradou bez inštalácie medziľahlých opakovačov signálu.

Výškové budovy a základové jamy: Bezpečnosť počas mestského výkopu je prvoradá. Tenzometre výstuže privarené na klietky stĺpov a šmykové steny poskytujú údaje o rozdelení zaťaženia v reálnom čase v priebehu stavebných fáz.

Bočné svahy a geotechnické projekty: Stabilita svahu vyžaduje neustály dohľad. Inžinieri inštalujú povrchovo namontované alebo zabudované meradlá do striekaného betónu, aby monitorovali deformáciu povrchu a napätie na stene.

Konštrukcie veterných veží: Veterné turbíny znášajú masívne cyklické zaťaženie. Povrchovo zvárané meradlá pripevnené k častiam oceľovej veže účinne monitorujú únavu v ohybe a dynamické namáhanie spôsobené vetrom.

Za senzorom: Ako tenzometre zapadajú do kompletného dátového systému SHM

Na tenzometer by ste sa mali vždy pozerať ako na jeden kus väčšieho technologického ekosystému. Senzor jednoducho funguje ako východiskový bod údajov. Vlastná presnosť meradla je dôležitá len vtedy, ak celý prenosový reťazec uchováva tieto údaje bez zavedenia elektrického šumu alebo straty signálu.

Prístrojové káble zohrávajú významnú úlohu pri vernosti údajov. Musíte použiť tienené káble s prispôsobenou impedanciou špeciálne navrhnuté pre vibračné drôtové snímače. Vysokokvalitné káble zabraňujú degradácii signálu aj pri prenose, ktorý presahuje 1 000 metrov.

Ďalej musíte zvážiť akvizičný hardvér. Automatizované zapisovače údajov a čítacie jednotky Kingmach podporujú viackanálový prieskum. Umožňujú inžinierom konfigurovať presné prahové hodnoty alarmov a využívať možnosti vzdialenej telemetrie vrátane sietí 4G, WiFi a LoRa.

Nakoniec vizualizačný softvér transformuje nespracované frekvencie na použiteľné poznatky. Digitálne prístrojové panely v reálnom čase zobrazujú trendy napätia, teplotne korigované hodnoty stresu a automatické úrovne výstrah. Táto integrácia umožňuje bezobslužné, 24/7 vzdialené monitorovanie konštrukcie. Špecifikácia vašich senzorov, káblov, záznamníkov a softvéru od jedného dodávateľa eliminuje nesúlad komunikačných protokolov a výrazne skracuje čas uvedenia do prevádzky.

Na čo sa zamerať pri získavaní tenzometrov od medzinárodného dodávateľa

Tímy obstarávania čelia jedinečným výzvam pri hodnotení medzinárodných dodávateľov senzorov na monitorovanie štrukturálneho zdravia. Musíte sa pozrieť nad rámec jednoduchých špecifikácií produktu a vyhodnotiť prevádzkovú spoľahlivosť dodávateľa.

Po prvé, na certifikáciách tretích strán nesmierne záleží. Mali by ste trvať na sledovateľných kalibračných záznamoch a prísnom dodržiavaní uznávaných priemyselných noriem. Overené produkty výrazne znižujú riziká schvaľovania vášho projektu. Po druhé, musíte vyhodnotiť spoľahlivosť dodávky. Ideálny dodávateľ má na sklade štandardné modely pre rýchlu expedíciu pri dodržiavaní prísnych zmluvných harmonogramov dodania pre zákazky projektového rozsahu.

Po tretie, komplexná popredajná podpora oddeľuje renomovaných výrobcov od obyčajných distribútorov. Hľadajte dodávateľov, ktorí ponúkajú technickú horúcu linku 24 hodín denne, 7 dní v týždni s rýchlymi počiatočnými časmi odozvy. Táto podpora sa stáva neoceniteľnou, keď vzdialené projekty narazia na neočakávané anomálie údajov. Po štvrté, zhodnoťte ich možnosti prispôsobenia. Projekty umiestnené v extrémnych klimatických podmienkach alebo stiesnených priestoroch si často vyžadujú prispôsobené meracie dĺžky, špeciálne materiály krytu alebo neštandardné typy konektorov. V konečnom dôsledku výber dodávateľa z jedného zdroja, ktorý vyrába senzory, káble, záznamníky a softvér v rámci jedného jednotného systému riadenia kvality, zabezpečuje úplnú zodpovednosť.

Správna voľba: Zhrnutie rýchleho rozhodnutia a váš ďalší krok

Výber dokonalého tenzometra je metodický proces. Musíte analyzovať hostiteľský materiál, identifikovať fázu inštalácie, overiť technické špecifikácie a zabezpečiť úplnú kompatibilitu systému. Najlepší tenzometer je len zriedka najlacnejšia možnosť alebo tá s najpôsobivejšími laboratórnymi špecifikáciami. Namiesto toho je správny senzor ten, ktorý je dokonale prispôsobený vášmu štrukturálnemu prostrediu a dlhodobému monitorovaniu.

Nie ste si istí, ktorý model snímača vyhovuje vášmu konkrétnemu projektu? Potrebujete odporúčanie snímača pre váš projekt? Podeľte sa o svoje požiadavky – inžinieri Kingmach odpovedia do 24 hodín. 🔗 [ Požiadajte o bezplatnú konzultáciu projektu → ]

často kladené otázky

1. Aký je hlavný rozdiel medzi povrchovou montážou a zabudovaným tenzometrom?

Technici pripevňujú povrchové meradlá na vonkajšiu stranu existujúcich konštrukcií pomocou skrutiek alebo lepidiel. Naopak, stavebné tímy odlievali meradlá na uloženie priamo do vlhkého betónu počas fázy novej výstavby.

2. Môžu vibračné tenzometre merať teplotu?

áno. Väčšina kvalitných vibračných drôtených tenzometrov obsahuje zabudovaný termistor. Tento komponent meria miestnu teplotu, čo umožňuje vášmu monitorovaciemu softvéru automaticky korigovať namerané hodnoty napätia pre tepelnú rozťažnosť a kontrakciu.

3. Prečo používať meradlo privarené na povrchu pred meradlom pripevneným lepidlom?

Povrchovo zvárané meradlá vytvárajú trvalé, metalurgické spojenie s holými oceľovými konštrukciami. Toto zvárané spojenie poskytuje vynikajúcu dlhodobú stabilitu v drsnom, vlhkom alebo podvodnom prostredí, kde chemické lepidlá nakoniec degradujú.

4. Ako ďaleko môže vibračný drôtový snímač preniesť svoj signál?

Pretože vibračné drôtové snímače vydávajú frekvenciu a nie napätie, odolávajú zmenám odporu kábla. So správnou tienenou kabelážou dokážu prenášať presné signály na vzdialenosti presahujúce 1000 metrov bez externých zosilňovačov.

5. Čo robí "Smart" vibračný drôtový senzor?

Inteligentné senzory využívajú digitálne protokoly (ako RS-485 alebo SDI-12) a majú jedinečné digitálne adresy. To umožňuje inžinierom pripojiť viacero snímačov pozdĺž jednej káblovej zbernice, čím sa výrazne zníži zložitosť zapojenia a náklady na materiál.

6. Môžu sa vibračné tenzometre používať spolu so snímačmi zaťaženia?

áno. Vibračné drôtené tenzometre a silomery sa bežne používajú spoločne pri štrukturálnom a geotechnickom monitorovaní. Snímače zaťaženia merajú aplikovanú silu, zatiaľ čo tenzometre merajú deformáciu materiálu, čím poskytujú doplnkové údaje pre úplnejšie posúdenie vlastností konštrukcie.

7. Ako vykonať overenie kalibrácie v teréne bez rekalibrácie z výroby?

Overenie v teréne možno vykonať kontrolou nulových hodnôt, porovnaním meraní so známymi referenčnými záťažami, prezeraním trendov historických údajov alebo krížovou kontrolou s inými snímačmi. Tieto metódy pomáhajú identifikovať potenciálny posun medzi formálnymi kalibračnými intervalmi bez potreby rekalibrácie z výroby.

---

Napísal Kingmach Engineering Team – podpora infraštruktúrnych projektov na celom svete od roku 2001
