Vibračný tenzometer vs. elektrický tenzometer: hlavné rozdiely

1. Výber správneho tenzometra v inžinierskych projektoch

Globálny dopyt po štrukturálnom monitorovaní zdravia (SHM) v infraštruktúre rýchlo rastie. Presné meranie deformácie hrá zásadnú úlohu pri zaistení bezpečnosti projektu, dlhodobej životnosti a súladu s predpismi. Projektoví manažéri si zvyčajne vyberajú medzi dvoma hlavnými technológiami: vibračným tenzometrom (VWSG) a elektrickým tenzometrom (ESG). Tento článok poskytuje komplexné porovnanie tenzometrov, ktoré pomôže inžinierom, dodávateľom a obstarávacím tímom vybrať správne riešenie pre ich konkrétne projekty.

2. Pracovné princípy: Ako každá technológia meria napätie

2.1 Vibračný tenzometer drôtu (VWSG)

VWSG funguje na základe zmeny frekvencie napnutého drôtu vo vnútri snímača. Štrukturálne napätie spôsobuje zmenu napätia v tomto drôte, čo potom vedie k merateľnému frekvenčnému posunu. Tento generovaný signál je vo svojej podstate digitálny, čo znamená, že zostáva stabilný aj pri prenose na veľké vzdialenosti. Kľúčovým poznatkom pre inžinierov je, že tento frekvenčný signál je vo svojej podstate digitálny a zostáva vysoko stabilný aj pri prenose na veľké vzdialenosti. Toto je kľúčová výhoda technológie VWSG v drsnom prostredí.

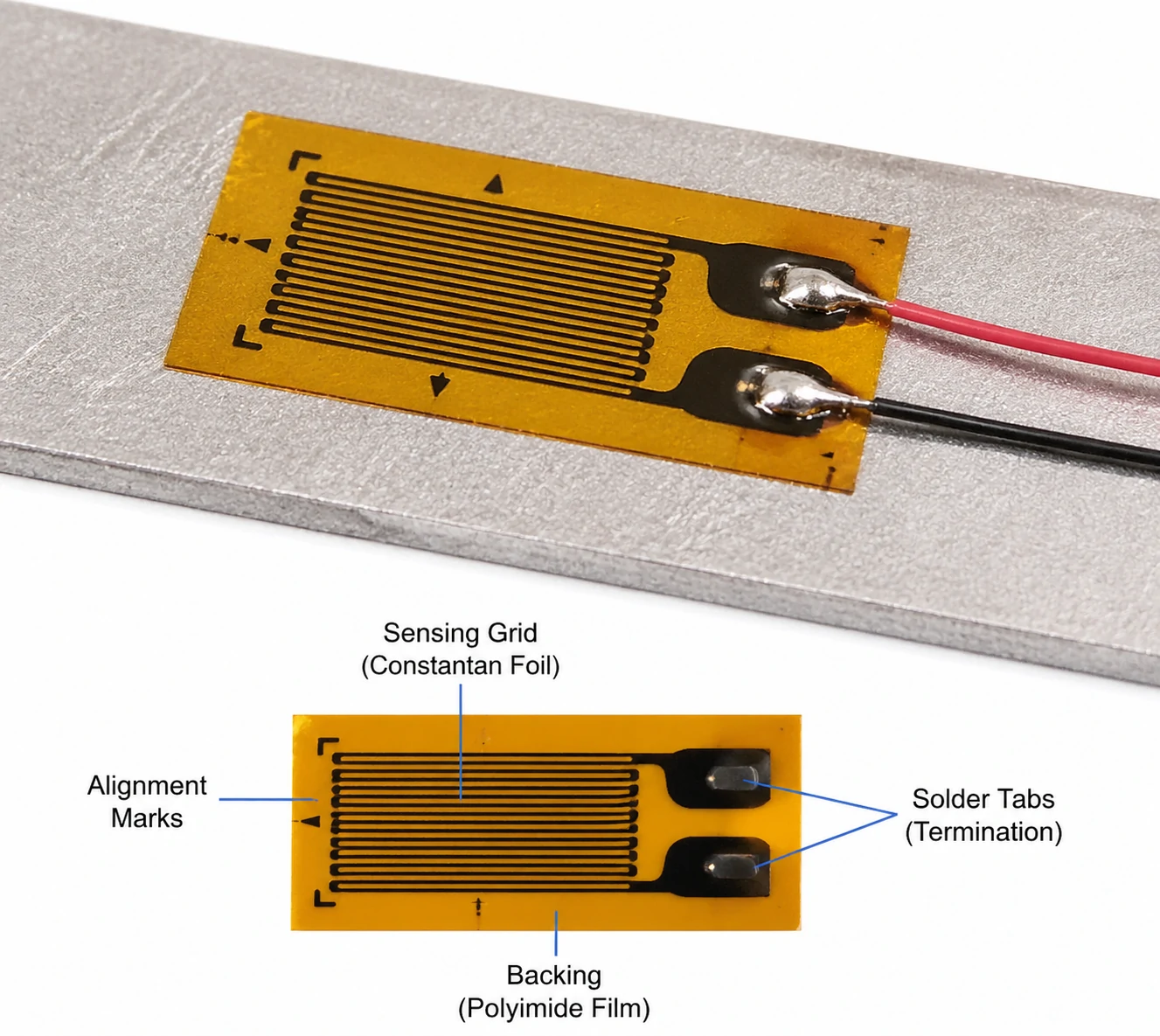

2.2 elektrický tenzometer (ESG)

Elektrický tenzometer alebo odporový tenzometer funguje na základe zmeny elektrického odporu. Fyzické napätie spôsobuje túto zmenu odporu, ktorú potom obvod Wheatstoneovho mostíka premení na merateľný výstup napätia. Tento analógový systém vyžaduje starostlivú úpravu a zosilnenie signálu na vytvorenie použiteľných údajov. Kľúčovým poznatkom je, že ESG vyniká pri zisťovaní mikroskopických zmien, ale je výrazne zraniteľnejší voči rušeniu prostredia.

3. Porovnanie výkonu: presnosť, stabilita a citlivosť

3.1 Presnosť merania

Elektrický tenzometer poskytuje vysokú krátkodobú presnosť. Naproti tomu vibračný drôtový tenzometer poskytuje výnimočne spoľahlivú dlhodobú presnosť.

3.2 Dlhodobá stabilita

VWSG vyniká vo viacročných monitorovacích projektoch, pretože jeho fyzikálny mechanizmus vo svojej podstate odoláva posunu. ESG má často problémy s dlhodobými aplikáciami. ESG je veľmi náchylný na posun signálu a nepriaznivé teplotné účinky v priebehu času.

3.3 Citlivosť a rozlíšenie

ESG ponúka vynikajúcu citlivosť, vďaka čomu je vhodnejší na meranie mikrodeformácie, vykonávanie laboratórnych testov a zaznamenávanie dynamických zmien meraní. VWSG pracuje s mierne nižším rozlíšením, vďaka čomu je ideálny na monitorovanie statických a pomaly sa meniacich záťaží.

4. Prispôsobivosť k životnému prostrediu: Ktorá funguje lepšie v náročných podmienkach?

4.1 Teplotná odolnosť

Zmeny teploty ovplyvňujú všetky senzory monitorujúce zdravie konštrukcie. VWSG má zabudovanú teplotnú kompenzáciu, ktorá zefektívňuje proces zberu dát. ESG vyžaduje externé kompenzačné mechanizmy na udržanie integrity údajov počas kolísania teploty.

4.2 Vlhkosť, korózia a prach

VWSG je plne utesnený voči živlom, vďaka čomu je veľmi vhodný pre vstavané aplikácie. ESG je vysoko citlivý na kvalitu inštalácie a vyžaduje značnú vonkajšiu ochranu, aby prežil vlhkosť a prach.

4.3 Elektromagnetické rušenie (EMI)

VWSG je úplne imúnny voči elektromagnetickému rušeniu, pretože sa spolieha na frekvenčný signál. ESG zostáva vysoko citlivý na EMI, pretože vydáva analógový signál. Táto odolnosť poskytuje silný predajný uhol pre využitie senzorov VWSG vo veľkých infraštruktúrnych projektoch. Mimoriadne dobre fungujú v pobrežných oblastiach, podzemných tuneloch a veľkých priehradách.

5. Inštalácia a údržba: Praktické úvahy pre inžinierov

5.1 Zložitosť inštalácie

ESG vyžaduje starostlivý proces inštalácie. Technici musia vykonať presnú prípravu povrchu a zabezpečiť kritické lepenie, aby sa dosiahli presné údaje. VWSG ponúka oveľa robustnejšiu inštaláciu. Pracovníci môžu jednoducho prispôsobiť VWSG na priame zaliatie betónu bez toho, aby ohrozili snímač.

5.2 Požiadavky na údržbu

ESG nesie vyššie riziko zlyhania v teréne. Obsluha musí vykonávať častú kalibráciu, aby ESG fungovala správne. Po nainštalovaní VWSG vyžaduje minimálnu údržbu. Výsledkom tejto odolnosti je veľmi dlhá životnosť VWSG.

6. Kompatibilita systémov získavania údajov a monitorovania

6.1 Prenos signálu

VWSG bez námahy zvláda prenos na dlhé vzdialenosti, pričom vysiela presné signály až do vzdialenosti niekoľkých kilometrov. ESG zápasí s dlhými káblami a je výrazne limitovaný šumom signálu.

6.2 Integrácia so systémami SHM

Oba typy senzorov ponúkajú integráciu s modernými sieťami na monitorovanie štrukturálneho zdravia. Zabezpečujú kompatibilitu so štandardnými dataloggermi. Bezproblémovo sa pripájajú k platformám monitorovania internetu vecí a vzdialeným monitorovacím systémom. Táto interoperabilita predstavuje skvelú príležitosť predstaviť klientom kompletné monitorovacie riešenia.

7. Typické aplikácie: Kde každý senzor funguje najlepšie

7.1 Aplikácie tenzometra s vibračným drôtom

• Priehrady a vodné elektrárne
• Mosty a tunely
• Hlboké základy
• Svahy a geotechnický monitoring

7.2 Aplikácie elektrického tenzometra

• Laboratórne testovanie
• Letecký a automobilový výskum a vývoj
• Krátkodobé štrukturálne testovanie
• Vysokofrekvenčné dynamické merania

8. Cena vs. hodnota: Krátkodobý rozpočet vs. dlhodobá návratnosť investícií

Pri analýze možností vibračného drôtu a odporového tenzometra sa tímy musia pozerať nad rámec počiatočnej nákupnej ceny. ESG ponúka nižšie počiatočné náklady. Častá údržba a výmeny však majú za následok oveľa vyššie náklady na životný cyklus ESG. VWSG si vyžaduje vyššie počiatočné investície. Postupom času VWSG prináša nižšie náklady na údržbu a výmenu. Rozhodujúcim pohľadom na obstarávanie je, že celkové náklady na vlastníctvo (TCO) sú oveľa dôležitejšie vo veľkých, viacročných projektoch.

9. Sprievodca rozhodovaním: Ako si vybrať správny tenzometer pre váš projekt

9.1 Kritériá výberu kľúčov

Tímy obstarávania musia pred konečným výberom senzorov vyhodnotiť niekoľko základných faktorov. Musíte zvážiť celkové trvanie projektu a špecifické podmienky prostredia na mieste. Musíte tiež určiť požadovanú presnosť, načrtnúť prísne rozpočtové obmedzenia a posúdiť celkovú realizovateľnosť inštalácie.

9.2 Rýchla porovnávacia tabuľka

Faktor	Vibračný drôt	Elektrické
Stabilita	Výborne	Priemerná
Citlivosť	Priemerná	Výborne
Trvanlivosť	Výborne	Nízka
Cena (počiatočná)	Vyššie	Nižšia

10. Záver: Prispôsobenie technológie potrebám projektu

Pri výbere štrukturálnych snímačov jednoducho neexistuje „jedna veľkosť pre všetkých“. Stručne povedané, VWSG je vynikajúcou voľbou pre dlhodobé monitorovanie v drsnom prostredí. ESG zostáva najlepším nástrojom pre vysoko presné, krátkodobé testovacie aplikácie.

Pozývame čitateľov, aby požiadali o technickú konzultáciu s naším inžinierskym tímom. Môžeme vám pomôcť získať prispôsobené riešenia snímačov a podrobne prediskutovať vaše špecifické projektové požiadavky. Kontaktujte nás pre prispôsobené riešenie monitorovania napätia pre váš ďalší projekt infraštruktúry.

[Kontaktujte nás teraz!]

často kladené otázky

1. Aký je hlavný rozdiel medzi vibračným drôtovým tenzometrom a elektrickým tenzometrom?

Hlavný rozdiel spočíva v princípe ich fungovania. VWSG sa pri meraní napätia spolieha na frekvenčný posun napnutého drôtu, zatiaľ čo ESG meria napätie prostredníctvom zmeny elektrického odporu.

2. Ktorý tenzometer je lepší pre dlhodobé projekty infraštruktúry?

Vibračný drôtový tenzometer je lepší pre dlhodobé projekty. Vyznačuje sa prirodzenou odolnosťou voči posunu signálu a ľahko odoláva drsným podmienkam prostredia počas niekoľkých rokov.

3. Prečo elektrické tenzometre zápasia s prenosom signálu na veľké vzdialenosti?

Elektrické tenzometre vydávajú analógový napäťový signál. Tento analógový signál sa pri dlhých kábloch zhoršuje a ľahko zachytáva elektromagnetické rušenie (EMI) a šum signálu.

4. Môžem elektrické tenzometre zapustiť priamo do betónu?

Aj keď je to možné, neodporúča sa to bez rozsiahlej vonkajšej ochrany. VWSG sú plne utesnené a prirodzene robustné, čo z nich robí priemyselný štandard pre priame zalievanie betónu.

5. Ktorá možnosť poskytuje lepšiu návratnosť investícií (ROI)?

Pre krátkodobé alebo laboratórne projekty ponúka ESG lepšiu návratnosť investícií vďaka nižším počiatočným nákladom. V prípade rozsiahlych alebo viacročných projektov infraštruktúry poskytuje VWSG výrazne lepšiu návratnosť investícií, pretože jej celkové náklady na vlastníctvo sú nižšie v dôsledku minimálnej potreby údržby a výmeny.
