Aplikácie tenzometrov v stavebníctve: Vysvetlenie kľúčových výhod

Každá veľká štrukturálna porucha v modernej konštrukcii má spoločné varovné znamenie – signál, ktorý prišiel potichu, týždne alebo mesiace predtým, ako betón praskol alebo sa vylomila oceľ. Toto varovanie bola zmena napätia: neviditeľná deformácia, ktorá sa hromadí v materiáli pod zaťažením. Problém nebol v tom, že by štruktúra nedokázala komunikovať. Problém bol v tom, že nikto nepočúval.

Tenzometre to menia. Nie sú to pasívne nástroje. Sú to systém včasného varovania stavebného priemyslu – senzory, ktoré premieňajú neviditeľné mechanické napätie na merateľné a použiteľné údaje. Inžinieri, ktorí ich nasadzujú, nezhromažďujú iba čísla. Rozširujú svoju schopnosť vidieť do vnútra štruktúry, ktorá sa po postavení stáva nepriehľadnou pre všetky ostatné metódy kontroly.

Tento článok vysvetľuje, kde sa tenzometre používajú v stavebníctve, aké konkrétne výhody prinášajú projektovým tímom a vlastníkom aktív a ako vybrať správny typ pre danú aplikáciu.

Čo vlastne robí tenzometer?

Pred skúmaním aplikácií je dobré si ujasniť, čo je to napätie – a prečo je meranie dôležité.

Všetky konštrukcie podliehajú malým deformáciám, keď sú vystavené hmotnosti. Nákladné auto prechádzajúce cez mostný trám spôsobí, že sa trám ohne smerom nadol. Konštrukcia budovy vedie k tomu, že betónová hromada podlieha kompresii. Oporná stena sa ohýba, pretože na jej opačnej strane prebiehajú výkopové práce. Vedci definujú napätie ako deformáciu, ku ktorej dochádza v materiáloch, ktorú merajú pomocou mikrodeformácie (με), aby študovali skryté pohyby, ktoré ľudia nemôžu pozorovať.

Tenzometrický snímač zaznamená tieto zmeny a prevedie ich na elektrický signál. Tenzometer slúži ako merací nástroj, ktorý nepretržite sleduje štrukturálne pohyby tým, že deteguje predĺženie aj stlačenie s presnosťou jedného mikronapätia.

Najpoužívanejším typom v občianskej a geotechnickej výstavbe je vibračný drôtový (VW) tenzometer . Jeho princíp fungovania je elegantný. Napnutý oceľový drôt vo vnútri snímača vibruje s vlastnou frekvenciou. Keď sa okolitá štruktúra deformuje, napätie drôtu sa mení a jeho rezonančná frekvencia sa posúva. Tento frekvenčný posun sa premieta priamo do čítania napätia. Pretože frekvencia je odolná voči kolísaniu odporu kábla a kolísaniu napätia, meradlá VW si zachovávajú presnosť pri trasách káblov presahujúcich 1 000 metrov a meracích periódach trvajúcich desaťročia – dve podmienky, ktoré bežne diskvalifikujú meradlá s odporovou fóliou na trvalé monitorovanie infraštruktúry.

Keď je tento základ vytvorený, tieto senzory vykonávajú svoju najdôležitejšiu prácu.

Kde sa používajú tenzometre v stavebníctve – šesť kritických aplikácií

1. Mosty a vyvýšené konštrukcie

Povrchové a povrchovo zvárané tenzometre na mostných nosníkoch, doskách mostovky a ložiskových zónach sledujú odozvu na živé zaťaženie, tepelné cykly a dlhodobé dotvarovanie. V prípade starnúcich mostov, ktoré čelia zvýšenému dopravnému zaťaženiu alebo seizmickej modernizácii, tieto údaje informujú o rozhodnutiach o hodnotení zaťaženia so skutočnými štrukturálnymi dôkazmi a nie s konzervatívnymi technickými predpokladmi. Tiež identifikuje úseky, v ktorých dochádza k anomálnym koncentráciám napätia – prvý indikátor lokalizovaného únavového poškodenia.

2. Liatie betónu a hromadné konštrukcie

Zapustené tenzometre sa počas výstavby zalievajú priamo do čerstvého betónu. Monitorujú namáhanie pri vytvrdzovaní, teplotné gradienty v masovom betóne a dlhodobé usadzovanie – všetky procesy, ktoré sú po dokončení odlievania úplne neprístupné. Pri stavbe priehrad, hrubých mostných oporách a veľkých základových doskách môžu vnútorné tepelné gradienty počas hydratácie vytvárať ťahové napätia, ktoré praskajú betón zvnútra. Vstavané meradlá zisťujú tieto podmienky v reálnom čase, čo umožňuje dodávateľom upraviť postupy vytvrdzovania pred poškodením. Vďaka tomu je monitorovanie zabudovania nástrojom kontroly kvality počas výstavby, nielen kontrolným nástrojom po nej.

3. Hlboké základy a pilótové systémy

Tenzometre výstužných tyčí sa inštalujú in-line s výstužnými tyčami počas montáže klietky pilóty a potom sa odlievajú do pilóty. Meria skutočný prenos zaťaženia z hlavy pilóty na nosné vrstvy pod ňou – údaje, ktoré je inak po zabetónovaní pilóty nemožné získať. Toto priamo potvrdzuje predpoklady geotechnického návrhu vykonané počas fázy návrhu základov projektu. Pri výškových budovách, mostných pilieroch a akejkoľvek konštrukcii, kde je výkon základov kritický, tento overovací krok uzatvára medzeru medzi tým, čo model predpovedal, a tým, čo skutočne poskytuje zem.

4. Oporné múry a podpora výkopov

Mestské oblasti čelia najnebezpečnejším problémom monitorovania počas hlbokých výkopových prác. Tenzometre na pilótach, štetovniach a kotviacich kotvách poskytujú nepretržité údaje počas celej sekvencie výkopu. Identifikujú zmeny v tlaku pôdy a pohybe budov skôr, ako sa prejavia akékoľvek fyzické zmeny. Údaje pomáhajú stavebným tímom určiť potrebné ochranné kroky pri rozhodovaní o tom, ako rýchlo vykopať a kedy nainštalovať podporné konštrukcie na staveniskách metra a výkopových miestach v suteréne vedľa existujúcich budov.

5. Tunely a podzemné práce

Meradlá namontované na osteniach tunelov a zostavách skalných svorníkov zisťujú konvergenciu vyvolanú nadložím – postupné zmenšovanie priemeru tunela spôsobené zemným tlakom v priebehu času. Riešia zmeny v milimetrovej mierke, vďaka čomu sú schopné identifikovať rozvíjajúcu sa nestabilitu dlho predtým, ako sa stav stane zrejmým inšpektorom. V prípade tunelovania cez mestské oblasti s mäkkým povrchom, kde musí osadenie povrchu zostať v milimetrových toleranciách, toto rozlíšenie nie je technickým vylepšením. Je to bezpečnostná požiadavka.

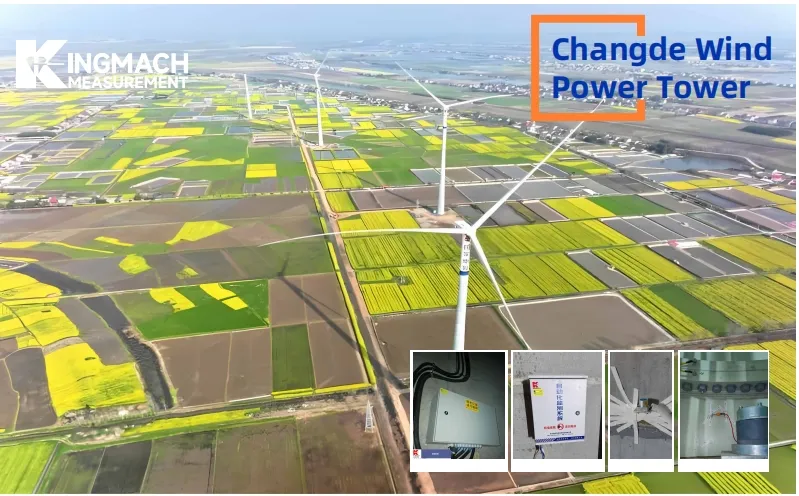

6. Veterné veže a vysoké stavby

Povrchovo zvárané tenzometre na prírubách veže veterných turbín a základných častiach monitorujú akumuláciu únavy pri cyklickom zaťažení, ktoré dominuje životnosti veternej veže. Každá rotácia rotora pôsobí na vežu malým zaťažovacím cyklom. Za dvadsať rokov sa tieto cykly počítajú na miliardy. Údaje o deformácii umožňujú operátorom presne vypočítať zostávajúcu únavovú životnosť – prechod od plánov kontroly s pevným intervalom k programom údržby podľa stavu, ktoré sú bezpečnejšie a nákladovo efektívnejšie.

Šesť kľúčových výhod monitorovania tenzometra v stavebných projektoch

Pochopenie aplikácií je užitočné. Pochopenie toho, prečo tieto aplikácie odôvodňujú investíciu, je to, čo umožňuje projektovým tímom presadiť sa interne aj voči klientom. Toto je šesť výhod, na ktorých záleží najviac.

Výhoda 1: Včasné odhalenie štrukturálnych porúch

Tenzometre zisťujú anomálne vzorce zaťaženia týždne alebo mesiace predtým, ako sa stanú viditeľnými makroskopické symptómy – praskanie, deformácia, usadzovanie. Tento čas prípravy premieňa núdzovú reakciu na plánovaný zásah. Finančný rozdiel medzi riadenou opravou a neplánovanou stavebnou uzáverou je zvyčajne rádovo veľký. Bezpečnostný rozdiel je absolútny. Včasné odhalenie nešetrí len peniaze. Inžinierom získava čas na to, aby robili informované rozhodnutia, a nie reaktívne.

Výhoda 2: Validácia predpokladov inžinierskeho návrhu

Žiadny štrukturálny model nie je dokonalou replikou reality. Správanie pôdy, rozloženie zaťaženia, výkon spojov a variabilita materiálov – to všetko vytvára medzery medzi tým, čo predpovedajú konštrukčné výpočty, a tým, čo konštrukcia skutočne zažíva. Údaje z tenzometra zo skutočných zaťažení poskytujú spätnú väzbu, ktorá tieto medzery uzatvára. Toto overenie je obzvlášť cenné pri projektoch prvého typu, zložitých pôdnych podmienkach alebo inovatívnych štrukturálnych geometriách – presne v situáciách, keď je neistota pri návrhu najvyššia a náklady na nesprávne sú najvyššie.

Výhoda 3: Nepretržité údaje v reálnom čase počas celého životného cyklu aktív

Pravidelná manuálna kontrola poskytuje prehľad. Zosieťované pole tenzometrov poskytuje súvislý film. Meradlá, ktoré sú pripojené k záznamníkom údajov a vizualizačným platformám, poskytujú 24/7 odčítania s konfigurovateľnými prahovými hodnotami výstrahy. Vlastníci projektov môžu monitorovať stav štruktúry z ľubovoľného miesta, čo predstavuje významnú prevádzkovú výhodu pre medzinárodných vlastníkov aktív, ktorí spravujú infraštruktúru vo viacerých geografických oblastiach. Diaľkové monitorovanie tiež znižuje frekvenciu nákladných návštev expertov na mieste – priama úspora pri veľkých, geograficky rozptýlených projektoch.

Výhoda 4: Podpora dodržiavania predpisov a podávania správ o bezpečnosti

Regulačné orgány v mnohých jurisdikciách teraz vyžadujú zdokumentované štrukturálne monitorovanie ako podmienku prevádzkových licencií pre priehrady, veľké mosty a výškové základy. Tenzometrické systémy vytvárajú časovo označené, kalibrované dátové záznamy, ktoré spĺňajú tieto požiadavky. Poskytujú tiež dôkazový záznam potrebný na vyšetrovanie incidentu, poistné nároky a posúdenie zodpovednosti. Pre vlastníkov projektov, ktorí pracujú vo viacerých regulačných prostrediach, konzistentný monitorovací protokol založený na medzinárodne kalibrovaných senzoroch značne zjednodušuje dodržiavanie predpisov.

Výhoda 5: Predĺžená životnosť aktív vďaka údržbe riadenej údajmi

Konštrukcie udržiavané podľa údajov o skutočnom stave a nie podľa pevných časových intervalov sa vyhýbajú dvom symetrickým chybám: predčasnému vyradeniu z prevádzky (vyradenie konštrukcie, ktorá má ešte roky bezpečnej životnosti) a oneskorenému zásahu (pokračovanie v prevádzke konštrukcie po bode, kedy údržba stojí viac ako výmena). Stratégie údržby založené na senzoroch neustále predlžujú životnosť infraštruktúry o roky alebo desaťročia v hlavných programoch infraštruktúry na celom svete. Návratnosť investície do snímača sa počas prevádzkovej životnosti aktíva znásobuje.

Výhoda 6: Zníženie rizika poistenia a zodpovednosti

Tejto výhode sa v odbornej literatúre venuje menej pozornosti, než by si zaslúžila. Zdokumentované štrukturálne monitorovacie programy čoraz viac uznávajú projektoví poisťovatelia, finančníci koncesií a ratingové agentúry infraštruktúrnych dlhopisov ako dôkaz aktívneho riadenia rizík. Toto uznanie má merateľné účinky: znížené poistné, výhodnejšie úverové podmienky a silnejšiu dôveru investorov v dlhodobé koncesie v oblasti infraštruktúry. Pre vývojárov projektov nie je senzorový systém len technickým nástrojom. Je to nástroj finančného riadenia.

Výber správneho tenzometra pre váš stavebný projekt

Výber správneho typu meradla má dve otázky: Kedy bude inštalovaný vzhľadom na stavbu? Aký materiál a konštrukčný prvok sleduje?

Scenár projektu	Odporúčaný typ meradla	Kľúčový dôvod

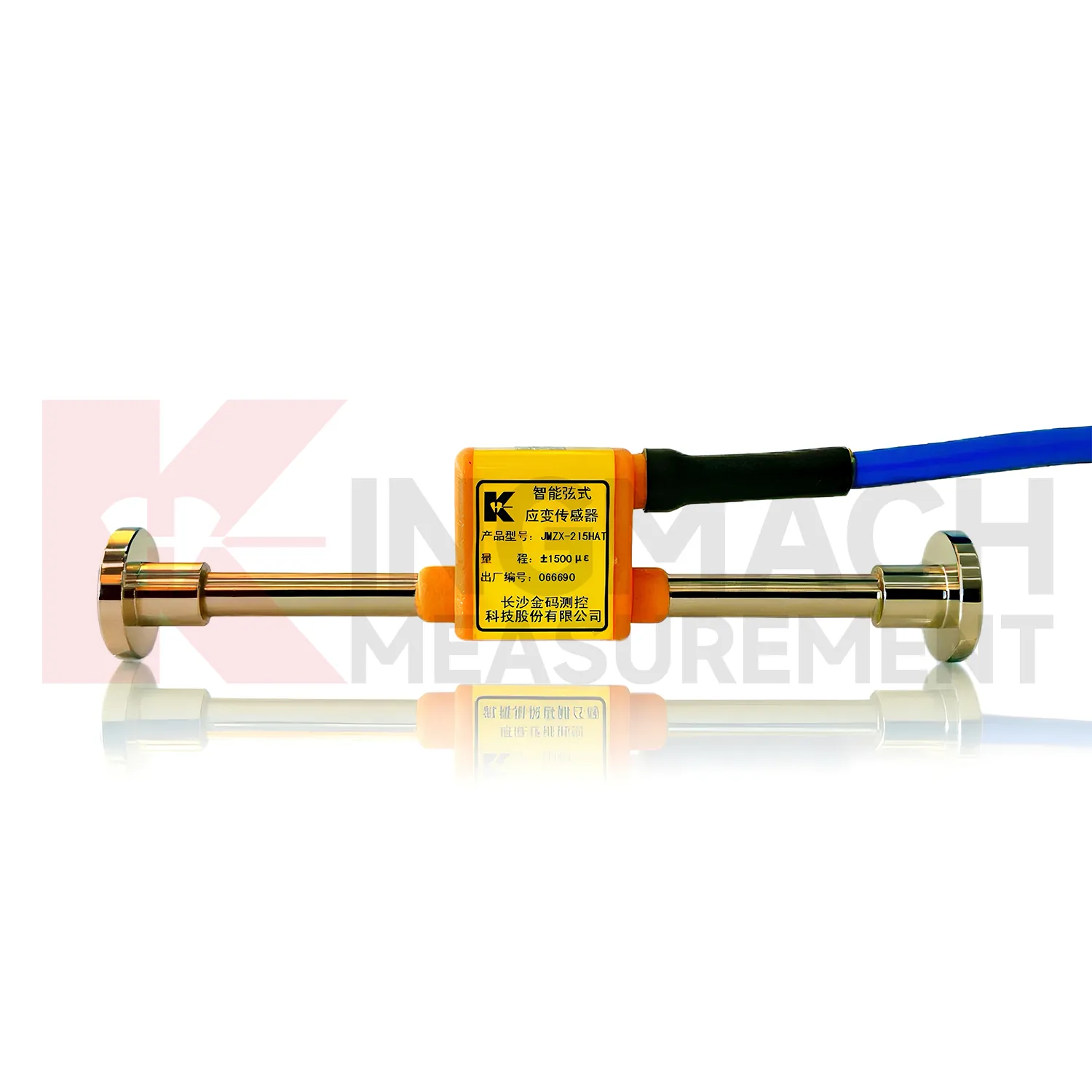

Nový betónový výsyp (základy, priehrady, dosky)	Upevnenie tenzometra VW	Inštalované pred nalievaním; žiadny prístup po

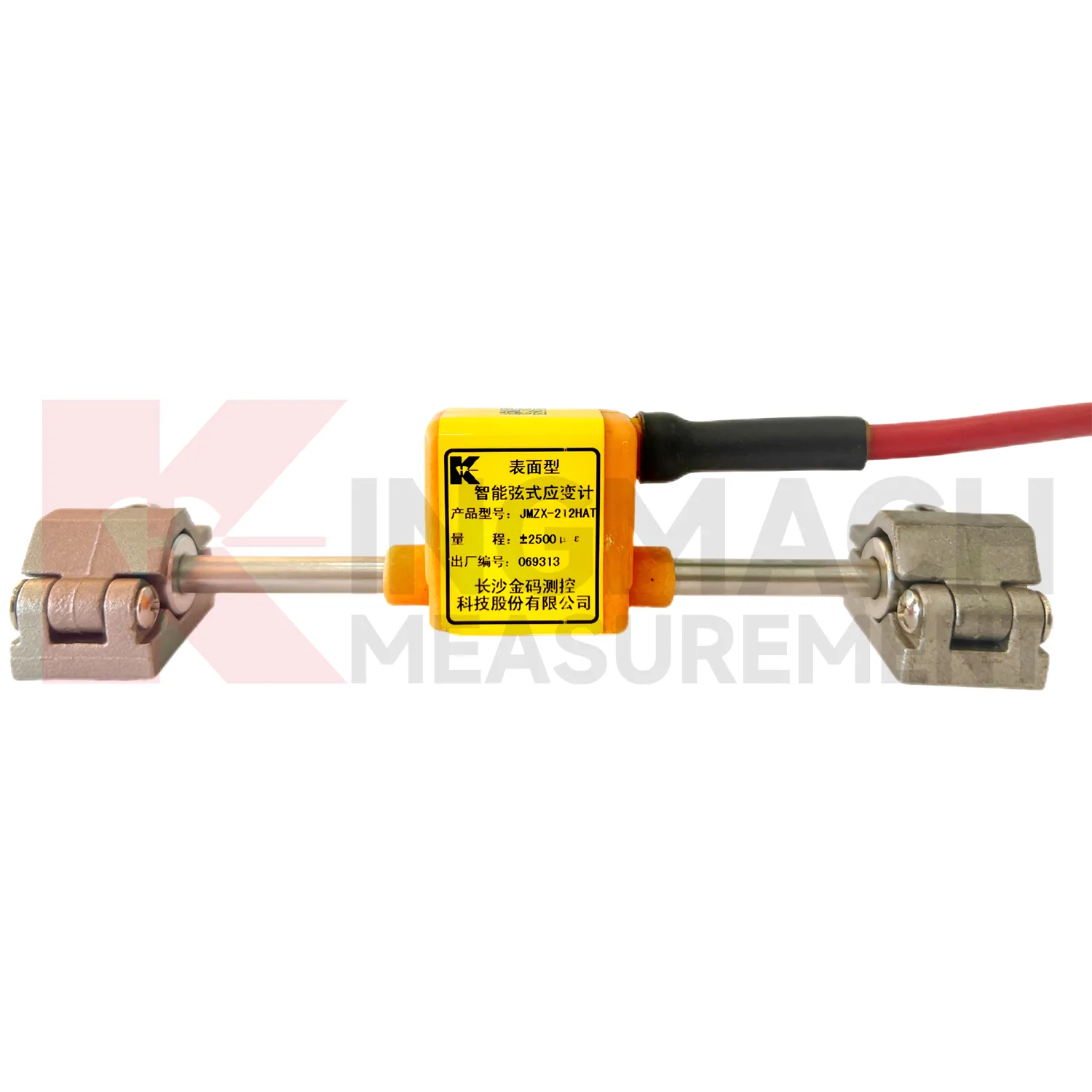

Existujúci betón alebo konštrukčné drevo	Tenzometer VW pre povrchovú montáž	Skrutkované alebo lepené bez konštrukčných zásahov
Oceľové prvky, mostné nosníky, pásnice veže	Povrchovo zváraný tenzometer VW	Zváraný spoj odoláva vibráciám a cyklickému zaťaženiu
Monitorovanie výstuže prútov a pilót	Tenzometer výstuže	Meria axiálne zaťaženie priamo v tyči

Okrem výberu typu sa na väčšinu medzinárodných projektov vzťahujú ďalšie dve úvahy. Po prvé, varianty inteligentných a digitálnych výstupov – modely s výstupom RS-485 a zabudovanou teplotnou kompenzáciou – sa integrujú priamo s IoT datalogermi a centralizovanými monitorovacími platformami. Mnohé špecifikácie výberových konaní na infraštruktúru teraz explicitne vyžadujú výstupy digitálnych senzorov, najmä v prípade inteligentných miest a veľkých dopravných projektov. Po druhé, výrobné kalibračné certifikáty sú nevyhnutné pre súlad s predpismi a poistnú dokumentáciu. Kupujúci by si mali pred obstarávaním potvrdiť vysledovateľnosť kalibrácie, najmä pri získavaní senzorov cez hranice.

Pre inžinierov, ktorí špecifikujú tenzometre pre projekty infraštruktúry, Sortiment vibračných tenzometrov Kingmach pokrýva konfigurácie povrchových, zapustených, zváraných a výstuhových tenzometrov – s možnosťami inteligentných digitálnych výstupov navrhnutých pre integráciu s modernými monitorovacími systémami.

Záver

Zaťažená konštrukcia vždy komunikuje. Komunikuje prostredníctvom mikrodeformácií, ktoré žiadne oko inšpektora nezaznamená a žiadny vizuálny prieskum nedokáže kvantifikovať. Tenzometre sú nástroje, ktoré robia túto komunikáciu zrozumiteľnou – prekladajú mechanické napätie do údajov, ktoré inžinieri a vlastníci aktív potrebujú na správne rozhodnutia.

Výhody ďaleko presahujú rámec prístrojovej miestnosti. Včasná detekcia šetrí životy a rozpočty. Overenie návrhu zlepšuje kvalitu budúcich projektov. Nepretržité monitorovanie umožňuje diaľkový dohľad v akomkoľvek rozsahu. Súlad s predpismi sa stáva skôr dokumentovateľným ako predpokladaným. Údržba predlžuje životnosť majetku. A riadenie finančného rizika sa zlepšuje spôsobmi, ktoré sú viditeľné pre poisťovateľov aj investorov.

Správny snímač, správne špecifikovaný a správne nainštalovaný, nezaznamenáva len to, čo konštrukcia robí. Dáva každému zainteresovanému – inžinierovi, vlastníkovi, regulátorovi a poisťovateľovi – istotu, že vie, že štruktúra sa správa tak, ako by mala, a varovanie, ktoré potrebujú, keď to tak nie je.

Ak špecifikujete snímače pre nadchádzajúci projekt, obráťte sa na technický tím Kingmach s parametrami vášho projektu, ktorý vám poskytne odporúčanie na výber snímača prispôsobené typu vašej konštrukcie, podmienkam inštalácie a cieľom monitorovania.

FAQ

1. Aké typy tenzometrov sa najčastejšie používajú v občianskej výstavbe?

Vibračné drôtené (VW) tenzometre sú dominantnou voľbou pre trvalé civilné a geotechnické monitorovacie aplikácie. Sú dostupné v konfiguráciách pre povrchovú montáž, zabudovanie, povrchovo zvárané a výstužné tenzometre, aby vyhovovali rôznym konštrukčným prvkom a podmienkam inštalácie. Princíp ich frekvenčného výstupu poskytuje stabilné, dlhodobé údaje, ktoré odporové fóliové meradlá nedokážu spoľahlivo udržať počas viacročných monitorovacích programov.

2. Ako dlho vydržia zabudované tenzometre vo vnútri betónových konštrukcií?

Kvalitné zapustené meradlá VW sú pri správnej inštalácii a ochrane vhodným vedením káblov konštruované na životnosť presahujúcu 25 až 30 rokov. Mnohé zariadenia na monitorovanie priehrad a mostov vytvárali konzistentné údaje už viac ako dve desaťročia. Dlhodobý výkon závisí od kvality inštalácie, ochrany kábla a stability kalibrácie snímacieho prvku – všetko sú faktory, ktoré je potrebné pred nákupom potvrdiť u výrobcu.

3. Môžu tenzometre fungovať v ponorených alebo úplne podmáčaných podmienkach?

áno. Väčšina civilných tenzometrov VW má vodotesnosť IP68 a je špeciálne navrhnutá na prevádzku pod vodou v morskom prostredí, v konštrukciách zadržiavajúcich vodu a v nasýtených pôdnych podmienkach. Modely zapustenia používané pri monitorovaní priehrad a pobrežných základov bežne fungujú pod hladinou podzemnej vody alebo v rámci útvaru konštrukcií zadržiavajúcich vodu počas celej svojej projektovanej životnosti.

4. Aký je rozdiel medzi tenzometrom na povrchovú montáž a zabudovaným tenzometrom?

Meradlo na povrchovú montáž je inštalované na vonkajšej strane existujúcej konštrukcie – lepené epoxidom alebo priskrutkované cez konzoly – po dokončení stavby. Meria napätie na povrchu konštrukcie. Meradlo osadenia sa zalieva priamo do čerstvého betónu počas výstavby a meria napätie v telese konštrukčného prvku. Meradlá zapustenia poskytujú údaje o stave vnútorného napätia masového betónu, ku ktorému povrchové prístroje nemajú prístup a zostávajú na mieste trvalo ako súčasť konštrukcie.

5. Ako sa tenzometre integrujú s modernými platformami na monitorovanie zdravotného stavu?

Inteligentné tenzometre VW s digitálnym výstupom RS-485 sa pripájajú priamo ku kompatibilným záznamníkom údajov, ktoré prenášajú namerané hodnoty na cloudové alebo lokálne monitorovacie platformy prostredníctvom mobilných, satelitných alebo káblových sietí. Tieto platformy zobrazujú údaje o záťaži v reálnom čase, uplatňujú prahové hodnoty výstrah a generujú automatické správy pre tímy dodržiavania predpisov a údržby. Integrácia vyžaduje kompatibilný hardvér zapisovača údajov a sieťovú konektivitu na mieste monitorovania – oboje by malo byť špecifikované spolu s výberom snímača vo fáze plánovania projektu.
