Ako si vybrať správny snímač zaťaženia: Sprievodca výberom geotechnického inžiniera

Nezhodný snímač zaťaženia v projekte monitorovania kotvy priehrady nielenže produkuje zlé údaje, ale vytvára aj bezpečnostné riziko. Dátový drift sa ticho hromadí. Zmeškajú sa kritické upozornenia. Nakoniec tímy čelia nákladnej reinštrumentácii v polovici projektu. Tento scenár poukazuje na krutú realitu v geotechnickom inžinierstve. Snímače zaťaženia nie sú vzájomne zameniteľné komponenty. Výber nesprávneho typu vedie k narušeniu integrity údajov, oneskoreniu projektu alebo vážnym bezpečnostným rizikám. Musíte pochopiť, ako si vybrať správny snímač zaťaženia pre vašu konkrétnu aplikáciu. Tento článok poskytuje praktický rozhodovací rámec pre inžinierov a obstarávacie tímy na výber štrukturálnych monitorovacích senzorov s absolútnou istotou.

Čo snímač zaťaženia v skutočnosti meria (a čo nemeria)

Urobme základnú jasnosť. Silomer prevádza mechanickú silu na merateľný elektrický signál. Nejde len o „meranie hmotnosti“. Musíte rozlišovať medzi meraním sily, meraním tlaku a meraním posunu. Spájanie týchto odlišných pojmov často vedie k nesúladu nástrojov.

V geotechnickom a štrukturálnom monitorovaní je dominantnou voľbou vibračný drôtový snímač zaťaženia. Výrazne sa líši od typov tenzometrov, ktoré sa bežne vyskytujú v štandardných priemyselných nastaveniach. Okrem toho priemysel teraz rozlišuje medzi konvenčnými a „inteligentnými“ snímačmi zaťaženia. Inteligentné senzory sú vybavené vstavaným spracovaním signálu, digitálnym výstupom a multiparametrovými funkciami. Teraz, keď rozumieme ich základnej funkcii, musíme zhodnotiť operačné prostredie.

Rozhodovací faktor 1: Najprv definujte svoje meracie prostredie

Pred zvažovaním typu snímača zaťaženia musíte definovať svoje meracie prostredie. Tento prístup preformuluje proces výberu a presahuje rámec porovnávania všeobecných špecifikácií.

Prostredie v kontakte s pôdou a horninou si vyžaduje špecifický dizajn. Zemné tlakové články potrebujú ploché, veľkoplošné konštrukcie na priemerovanie koncentrácií stresu. Rad zemného tlakového článku Kingmach (typ vw & smart) slúži presne na tento účel. Snímač bodového zaťaženia poskytne systematicky nesprávne hodnoty v materiáloch náplne. Prostredie kotevnej tyče, hromady a dodatočného napínania diktuje rôzne tvary. Duté alebo plné snímače zaťaženia musia presne lícovať s priemerom skrutky alebo kábla a veľkosťou predpätia.

Konštrukčné debnenie a dočasné práce vyžadujú robustné snímače. Osové silomery debnenia, ako napr inteligentný debniaci merač osovej sily (VW) JMZX-39XXHAT , poskytujú možnosti rýchleho čítania a robustnú toleranciu pri manipulácii. Kontexty vody a diferenčného tlaku vyžadujú piezometre a diferenčné tlakové vodomery. Inžinieri ich špecifikujú, keď je „sila“ hydrostatická. Pamätajte, že priemyselné a geotechnické prostredie sa zásadne líši. Stálosť inštalácie, trvanie expozície, vibrácie a regulačný kontext sa menia v závislosti od prostredia.

5 otázok, ktoré je potrebné zodpovedať skôr, ako špecifikujete

Pred špecifikovaním modelu snímača zaťaženia odpovedzte na týchto 5 otázok týkajúcich sa prostredia:

1. Aký materiál obklopuje snímač?
2. Je zaťaženie dynamické alebo statické?
3. Bude snímač čeliť ponoreniu alebo vlhkosti?
4. Ako dlho bude monitorovací program trvať?
5. Aké sú priestorové obmedzenia pre inštaláciu?

Typ prostredia		Odporúčaný typ snímača	Príklad modelu Kingmach
Geotechnické	Kontakt so zeminou a výplňou (nábrežia, oporné múry, zakopané konštrukcie)	Plochý, veľkoplošný zemný tlakový článok	VW a inteligentný typ zemného tlakového článku
	Kotviaca tyč, hromada a dodatočné napínanie (Skalné skrutky, zemné kotvy, predpäté káble)	Dutý snímač zaťaženia	Dutý snímač zaťaženia JMZX-3XXXHAT
Štrukturálne	Oceľové podpery pre hlboké základy a tunely (Výstužné vzpery, oceľové rebrá, tunelové vložky)	Merač axiálnej sily/zaťaženia (upevnenie v tvare pazúrov)	Merač axiálneho zaťaženia (typ VW a Smart) JMZX-38XXHAT
	Konštrukčné debnenie a dočasné práce (Betónové výlisky, falošné konštrukcie, podperné rámy)	Merač osovej sily debnenia	Inteligentný merač axiálnej sily debnenia (VW) JMZX-39XXHAT
	Kompresia medzi pevnými povrchmi (Mostové ložiská, stĺpové základne, rámy pre záťažové skúšky)	Pevný snímač zaťaženia	Pevný snímač zaťaženia Pevný snímač zaťaženia JMZX-34XXHAT
Voda/tlak	Pórový tlak vody v nasýtenej pôde (Násypy, jadrá priehrad, svahy, výplne)	Piezometer	Inteligentné piezometre (VW) JMZX-55XXHAT
	Hladina podzemnej vody vo vrtoch a studniach (Prieskum miesta, kontrola odvodnenia, priesaky priehrady)	Diferenčný tlakový vodomer	Merač diferenčného tlaku vody
Priemyselná/presnosť	Kompaktné mechanické systémy (Úzke konštrukčné povrchy, tenké komponenty, integrácia v tesnom priestore)	Tenzometrický snímač zaťaženia (miniaturizovaný)	Tenzometrický snímač zaťaženia
Priemyselná	Ťažba a podzemné vykopávky (Podperné nosníky, výstužné prvky, tlakové zóny horniny)	Tenzometrický snímač zaťaženia na nosných/výstužných prvkoch	Tenzometrický snímač zaťaženia

Preskúmajte celý produkt Kingmach Load Cell: Kategória snímača zaťaženia

Rozhodovací faktor 2: Priraďte typ snímača zaťaženia k konfigurácii sily

Ďalej musíte typ silomeru prispôsobiť špecifickej konfigurácii sily.

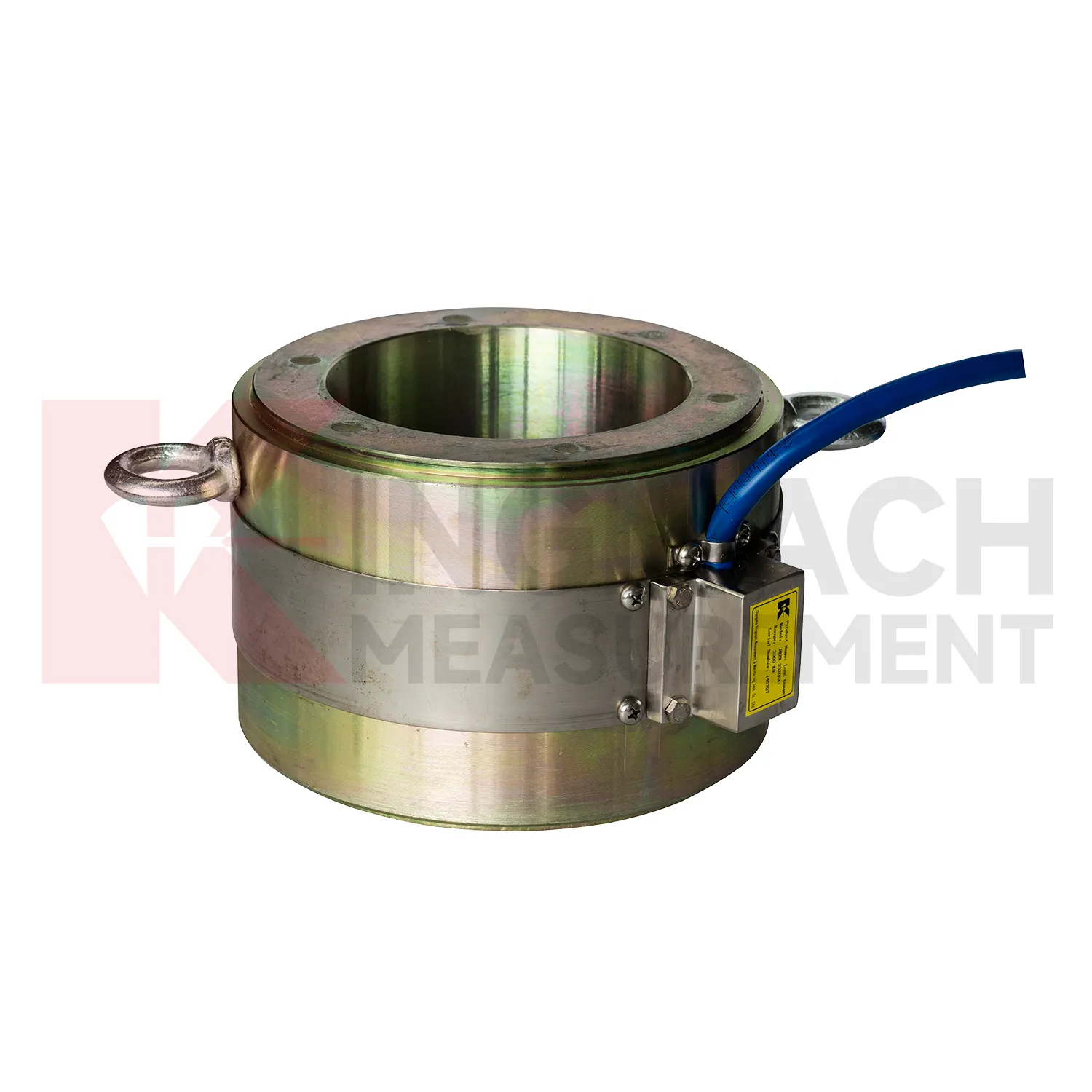

• Duté snímače zaťaženia (napr. JMZX-3XXXHAT ): Majú dizajn s priechodnými otvormi pre kotviace tyče, skalné skrutky a hlavy pilót. Sila prechádza priamo cez stred. Sú ideálne na monitorovanie po inštalácii bez narušenia konštrukčného prvku.

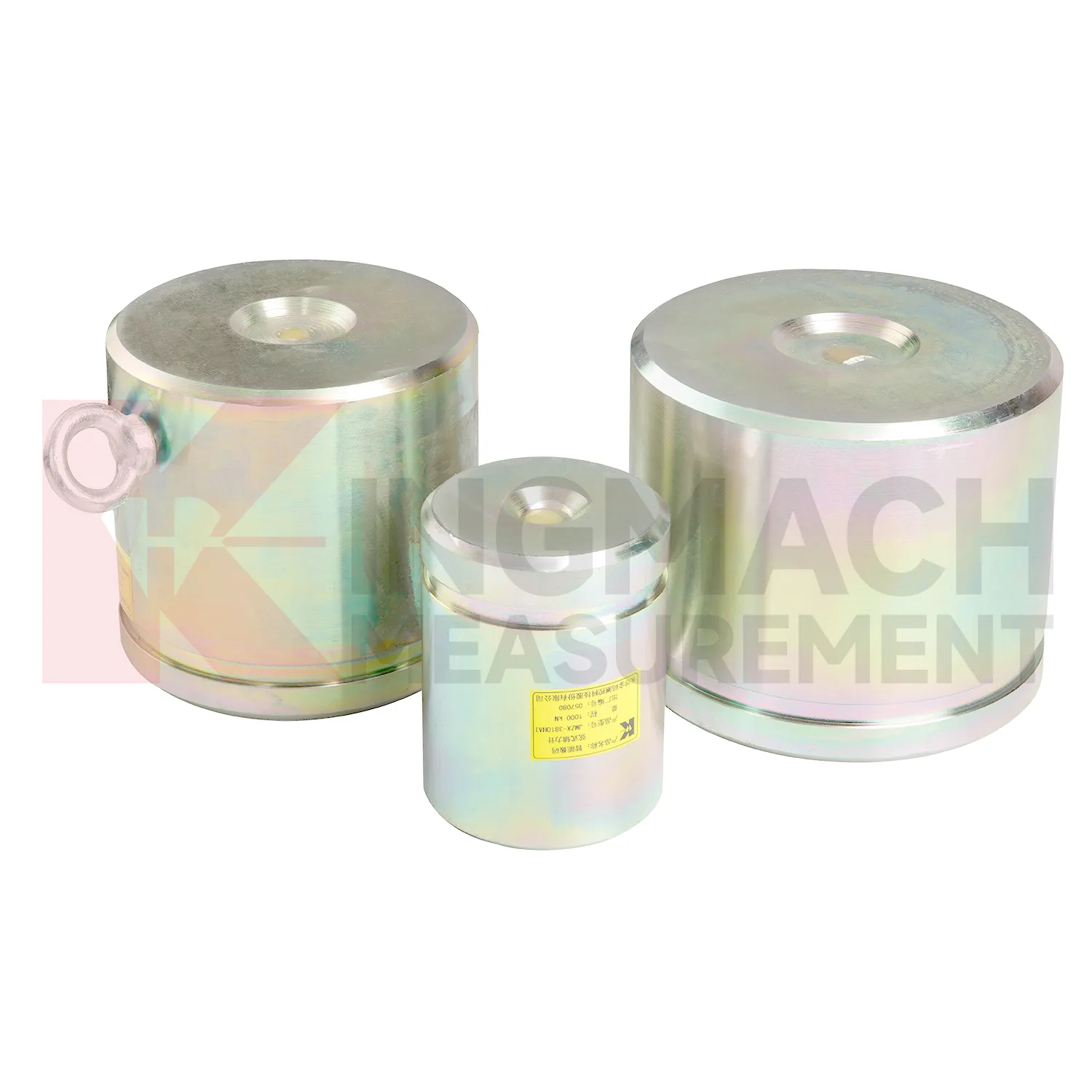

• Pevné snímače zaťaženia (napr. JMZX-34/35/36XXHAT ): Tieto stĺpovité kompresné prvky sú umiestnené medzi konštrukčnými povrchmi. Samotná bunka sa stáva nosnou vložkou. Perfektne vyhovujú vyšším kapacitným rozsahom.
• Merače axiálneho zaťaženia (napr. JMZX-38XXHAT ): Inžinieri ich optimalizujú na monitorovanie káblov a vzpier. Zachytávajú predstresové zmeny v čase. Táto funkcia je rozhodujúca pre dlhodobý výkon mosta a opornej steny.
• Zemné tlakové bunky (napr. JMZX-50/51XXAT ): Tieto ploché bunky s veľkým priemerom merajú napätie medzi pôdou a štruktúrou. Veľký variant „51“ zvláda vysoko zaťažené násypové a priehradové aplikácie.

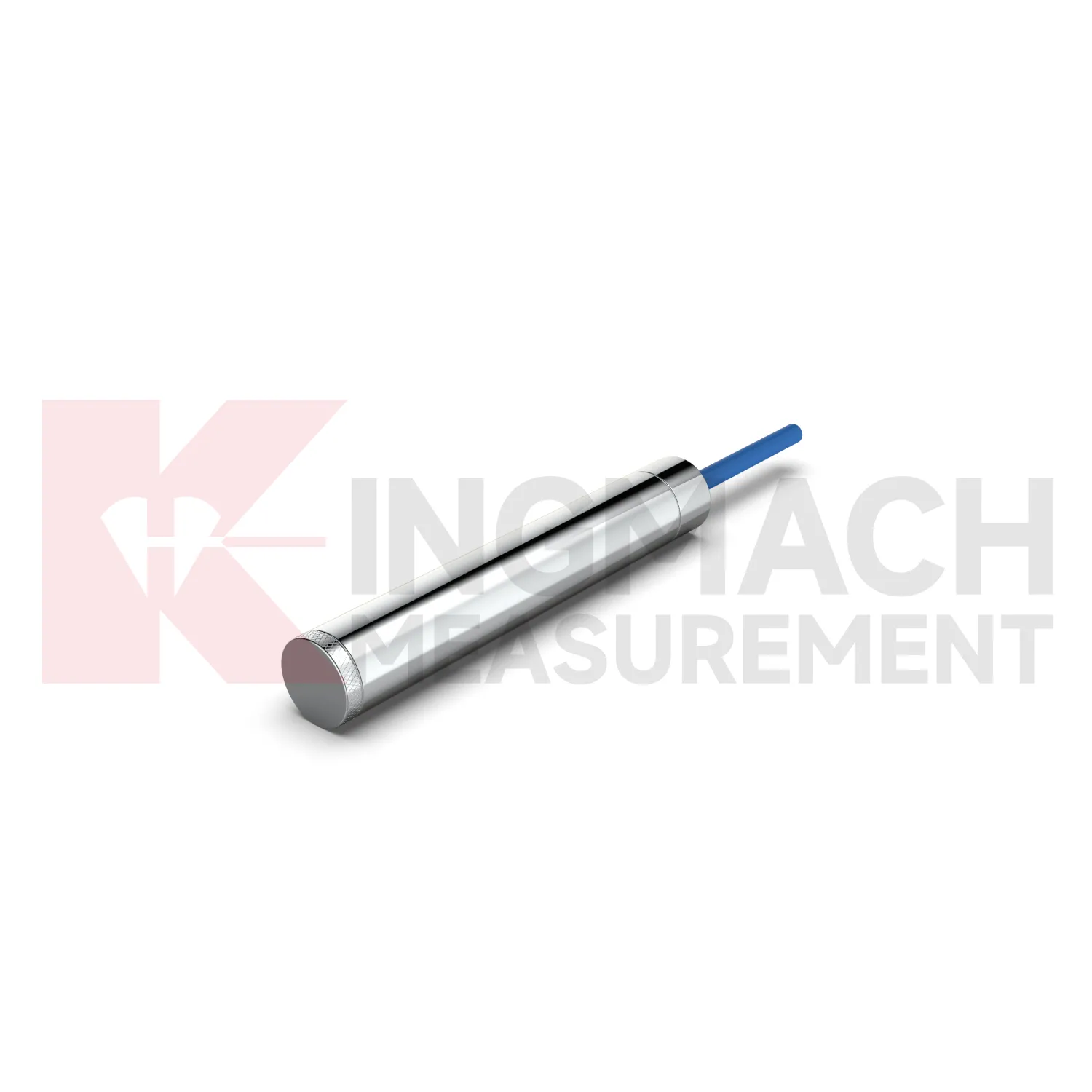

• Piezometre (napr. JMZX-55XXHAT ): Inžinieri ich vyberajú, keď je „záťaž“ tlak vody. Inteligentné typy vibračných drôtov zvládajú dlhodobé monitorovanie podzemnej vody a tlaku v póroch.

Rozhodovací faktor 3: Kapacita, presnosť a pasca nadmernej špecifikácie

Opatrne riešte kapacitu, aby ste sa vyhli bežnej chybe pri obstarávaní nadmernej špecifikácie. Mnoho tímov nakupuje na základe maximálnej kapacity a nie na základe skutočného prevádzkového dosahu. Napríklad umiestnenie 5 000 kN článku do 400 kN aplikácie ho núti pracovať v najnižších 8 % svojho rozsahu. Rozlíšenie a opakovateľnosť sa prudko zhoršujú pri extrémoch rozsahu. Vo všeobecnosti vyberte článok, v ktorom sa očakávané prevádzkové zaťaženie pohybuje medzi 40 % a 80 % jeho menovitej kapacity.

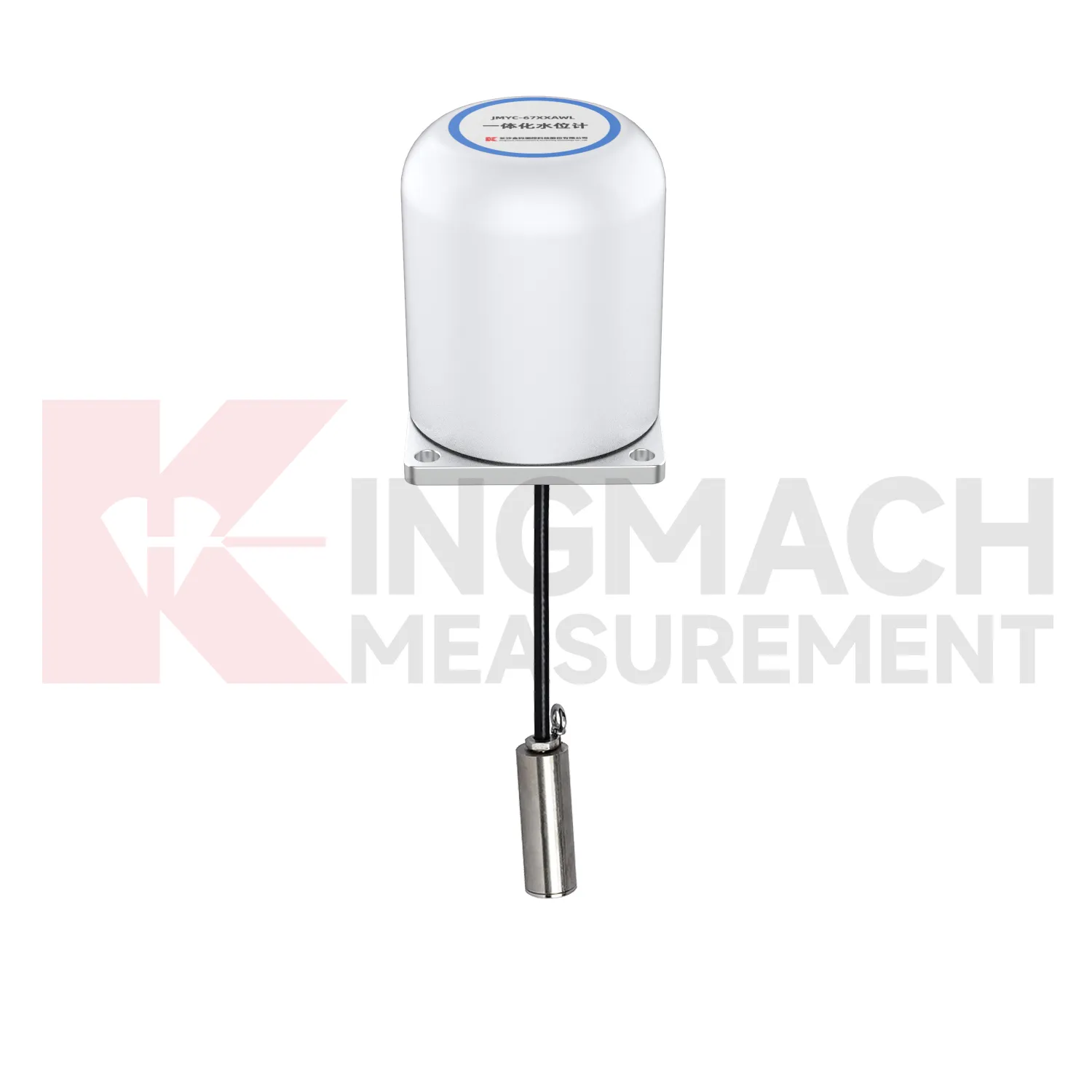

Musíte tiež rozumieť triedam presnosti. Laboratórna presnosť sa drasticky líši od inštalovanej presnosti. Teplotné vplyvy, excentrické zaťaženie a dĺžka kábla menia výkon poľa. Bunky so širokým rozsahom, ako napríklad JMYC-67XXAWL diferenčný tlakový merač , ponúkajú flexibilitu. Musíte vyhodnotiť, kedy ušetria náklady v porovnaní s tým, kedy obetujú rozlíšenie. Nakoniec zvážte dlhodobú stabilitu. Vibračné drôtové snímače vykazujú vynikajúce správanie pri tečení a nulovom posune počas viacročných monitorovacích programov. V týchto scenároch vo všeobecnosti prekonávajú odporové typy tenzometrov.

Rozhodovací faktor 4: konvenčné vs. inteligentné snímanie

Musíte sa rozhodnúť, kedy na palubnej inteligencii záleží. Bežné vibračné drôtové snímače vydávajú frekvenčný signál. Vyžadujú externé odčítanie alebo záznamník údajov. Ponúkajú najnižšie jednotkové náklady, vysokú spoľahlivosť a desaťročiami overený výkon.

Naopak, inteligentné (HAT) senzory obsahujú zabudovaný mikroprocesor. Tento procesor sa stará o úpravu signálu, teplotnú kompenzáciu a digitálny výstup RS-485/SDI-12. Táto inteligencia eliminuje šum pri dlhých kábloch na veľkých miestach. Inteligentné senzory by ste si mali zvoliť pre veľké polia s 20 a viac prístrojmi. Vynikajú aj vo vzdialených lokalitách alebo projektoch vyžadujúcich priamu integráciu s dátovými platformami SCADA alebo IoT. Bežné snímače zostávajú postačujúce pre programy manuálneho čítania alebo malé počty miest. Dôkladne zvážte celkové náklady na vlastníctvo. Inteligentné senzory sú vopred drahšie, ale znižujú počet kanálov zapisovača údajov, zložitosť zapojenia a návštevy údržby počas typického 5-ročného monitorovacieho obdobia.

Rozhodovací faktor 5: Systémová integrácia

Snímač zaťaženia nie je celý systém. Samotný snímač zaťaženia produkuje údaje, ale monitorovací systém poskytuje prehľad. Musíte spolu zadať hodnoty, záznamníky údajov, vizualizačný softvér a prahové hodnoty alarmov.

Najprv skontrolujte kompatibilitu signálu. Typ výstupu musí dokonale zodpovedať systému zberu údajov. Rovnako dôležité sú úvahy o kabeláži. Vyhodnoťte dĺžku kábla vzhľadom na potenciálnu degradáciu signálu. Pri podzemných alebo podvodných behoch používajte pancierový prístrojový kábel. Premýšľajte o vizualizácii a mechanizmoch varovania. Automatizované prístrojové panely transformujú nespracované údaje o zaťažení na použiteľné bezpečnostné informácie. Táto inteligencia je životne dôležitá pre monitorovanie priehrad, správu základových jám a zdravie mostov. Hľadajte balíky riešení pre špecifické projekty prispôsobené typu vašej infraštruktúry.

Praktický kontrolný zoznam výberu

Bežné chyby pri výbere (a ako sa im vyhnúť)

1. Nesprávne zameranie odvetvia: Špecifikovanie priemyselných snímačov zaťaženia pre geotechnické aplikácie je nebezpečné. Majú nesprávny tvarový faktor, nedostatočnú ochranu a chýbajú údaje o dlhodobej stabilite.

2. Ignorovanie metodiky inštalácie: Dutá bunka vyžaduje dokonalé axiálne vyrovnanie. Neskúsená posádka môže spôsobiť excentrické chyby zaťaženia, ktoré zničia údaje počas životnosti monitorovania.

3. Nákup za jednotkovú cenu: Nákup striktne založený na cene za senzor a ignorovanie celkových nákladov na prístrojový systém vedie k prekročeniu rozpočtu.

4. Následné získavanie údajov: Zaobchádzanie so systémom zberu údajov ako s dodatočným nápadom vytvára obrovské medzery v kompatibilite.

5. Zanedbávanie údržby: Neplánovanie rekalibrácie alebo výmeny senzora v programoch monitorovania bezpečnosti hrádze na 10 až 20 rokov ohrozuje dlhodobú bezpečnosť.

Správny senzor, správny projekt, správny partner

Výber správneho snímača zaistí úspech vášho projektu. Musíte definovať svoje meracie prostredie, prispôsobiť konfiguráciu sily, optimalizovať rozsah kapacity, vybrať správnu úroveň inteligencie a starostlivo naplánovať integráciu systému. Komplexné projekty ťažia skôr z počiatočného inžinierskeho dialógu než z jednoduchého porovnávania údajových listov.

Technický tím Kingmach poskytuje bezplatné hodnotenia projektových požiadaviek. Odošlite parametre projektu a do 48 hodín dostanete odporúčanú špecifikáciu snímača.→ [Získať bezplatné technické odporúčanie]

Táto bezplatná konzultácia pomáha zabezpečiť optimálny výber nástroja. Môžete preskúmať naše relevantné prípadové štúdie projektu a prehĺbiť tak svoju angažovanosť. Prezrite si naše komplexné Snímač zaťaženia nájsť presný nástroj pre vaše potreby. Poskytujeme robustnú dlhodobú podporu a kalibračné služby na ochranu vašej infraštruktúry.
