Sprievodca špecifikáciami merača výtlaku Kingmach

Začnite s pohybom, ktorý potrebujete merať

Pred porovnaním údajových listov definujte režim posunu. Merač trhlín merajúci 20 mm spoj nerieši rovnaký problém ako jednotka GNSS sledujúca pohyb svahu, snímač drôteného lana merajúci dlhú dráhu alebo viacbodový odčítavací pohyb merača v rôznych vrstvách hornín. Rozsah, spôsob inštalácie a interpretácia údajov závisia od typu pohybu.

Rozsah posunov Kingmach zahŕňa lineárny posun, šírku trhlín, pohyb dilatačných škár, veľkoplošný posun povrchu, deformáciu geomriežky, sadanie debnenia, posun okolitej horniny a posun podložia. Najprv vyberte štruktúru merania z aplikácie a potom upravte číselnú špecifikáciu.

• Pri šírke trhliny alebo škáry skontrolujte krátky dosah, rozlíšenie, montážnu základňu, meraciu tyč a dlhodobú stabilitu.
• V prípade relatívneho posunutia mosta, priehrady, železnice alebo budovy skontrolujte presnosť, vplyv teploty, vodotesnosť a kompatibilitu snímania.
• Na monitorovanie svahu alebo zosuvu pôdy skontrolujte dosah, komunikáciu, napájanie, odolnosť voči poveternostným vplyvom a bezobslužnú prevádzku.
• V prípade vrstiev hornín alebo deformácií podložia skontrolujte štruktúru kotvy, spôsob vŕtania a injektáže, meracie body a hĺbku inštalácie.
• Pre monitorovanie debnenia a konštrukcie, kontrolu ochrany, spoľahlivosť odozvy, dočasnú montáž a integráciu alarmu.

Špecifikácie merača objemu jadra na porovnanie

Rozsah: vyhnite sa poddimenzovaniu a zbytočnému predimenzovaniu

Senzor s príliš malým dosahom môže dosiahnuť svoj limit počas veľkej udalosti. Senzor s oveľa väčším dosahom, než potrebuje projekt, môže zvýšiť náklady bez zlepšenia viditeľnosti malých pohybov. Pred výberom rozsahu odhadnite normálny, sezónny pohyb, pohyb vo fáze výstavby a úroveň varovania.

Pre krátky štrukturálny pohyb Kingmach Diferenčný merač objemu JMDL-52XXADT je k dispozícii v rozsahoch 20 mm, 50 mm a 100 mm. The Inteligentný merač trhlín JMDL-22XXAT zahŕňa modely 20 mm, 50 mm, 100 mm a 200 mm. Na dlhšie cestovanie je JMLS-22XXADT Senzor posunu drôteného lana pokrýva možnosti 0-500 mm, 0-1000 mm a 0-2000 mm.

Pridajte maržu pre pohyb, ktorý spúšťa inžiniersku akciu, nie ľubovoľné percento. Senzor by mal zaznamenať varovnú udalosť bez toho, aby pracoval tak hlboko pod plnou stupnicou, že zvolený rozsah poskytuje len malú praktickú hodnotu pre bežné sledovanie trendov.

Rozlíšenie a presnosť odpovedajú na rôzne otázky

Rozlíšenie je najmenší zobrazený prírastok. Presnosť je očakávaný rozdiel medzi nahlásenou hodnotou a skutočným posunom. Merač môže zobraziť 0,01 mm, pričom jeho presnosť je vyjadrená ako percento plného rozsahu, takže tieto dve hodnoty je potrebné kontrolovať spoločne.

JMDL-52XXADT má rozlíšenie 0,01 mm a presnosť +/-0,1 % FS. Inteligentný viacúčelový merač objemu má rozlíšenie 0,01 mm a presnosť 0,5 % FS. Magnetostrikčný model je špecifikovaný s rozlíšením 0,01 mm a presnosťou +/-0,05 % FS. Rozlíšenie ovplyvňuje malú viditeľnosť trendu; presnosť ovplyvňuje dôveru v absolútnu hodnotu.

Nenastavujte prah alarmu iba podľa prírastku zobrazenia. Zohľadnite presnosť, opakovateľnosť, vplyv teploty, pohyb inštalácie a rozhodovaciu rezervu projektu, aby ste znížili rušivé alarmy a falošnú interpretáciu.

Prispôsobte princíp snímania miestu

Princíp snímania ovplyvňuje posun, životnosť, inštaláciu, údržbu a správanie signálu. Indukčné frekvenčne modulované merače vyhovujú mnohým úlohám štrukturálnych posunov a dilatačných spojov, pretože ich digitálna architektúra podporuje stabilné monitorovanie na veľké vzdialenosti. Senzory s drôteným lanom zvládajú dlhšie cesty alebo nepriame dráhy pohybu, zatiaľ čo GNSS podporuje rozsiahly povrchový pohyb na vzdialených miestach.

The Magnetostrikčný merač posunu JMCW-21XXADT je doplnkovou bezkontaktnou možnosťou v rámci portfólia Kingmach displacement; nie je to vibračný drôtový snímač posunu. Jeho bezkontaktná snímacia štruktúra je určená pre aplikácie, kde je užitočné znížiť mechanické opotrebenie a absolútne lineárne meranie polohy. Publikovaná špecifikácia zahŕňa krytie IP67, komunikáciu RS485 a prevádzku od -30 C do +80 C.

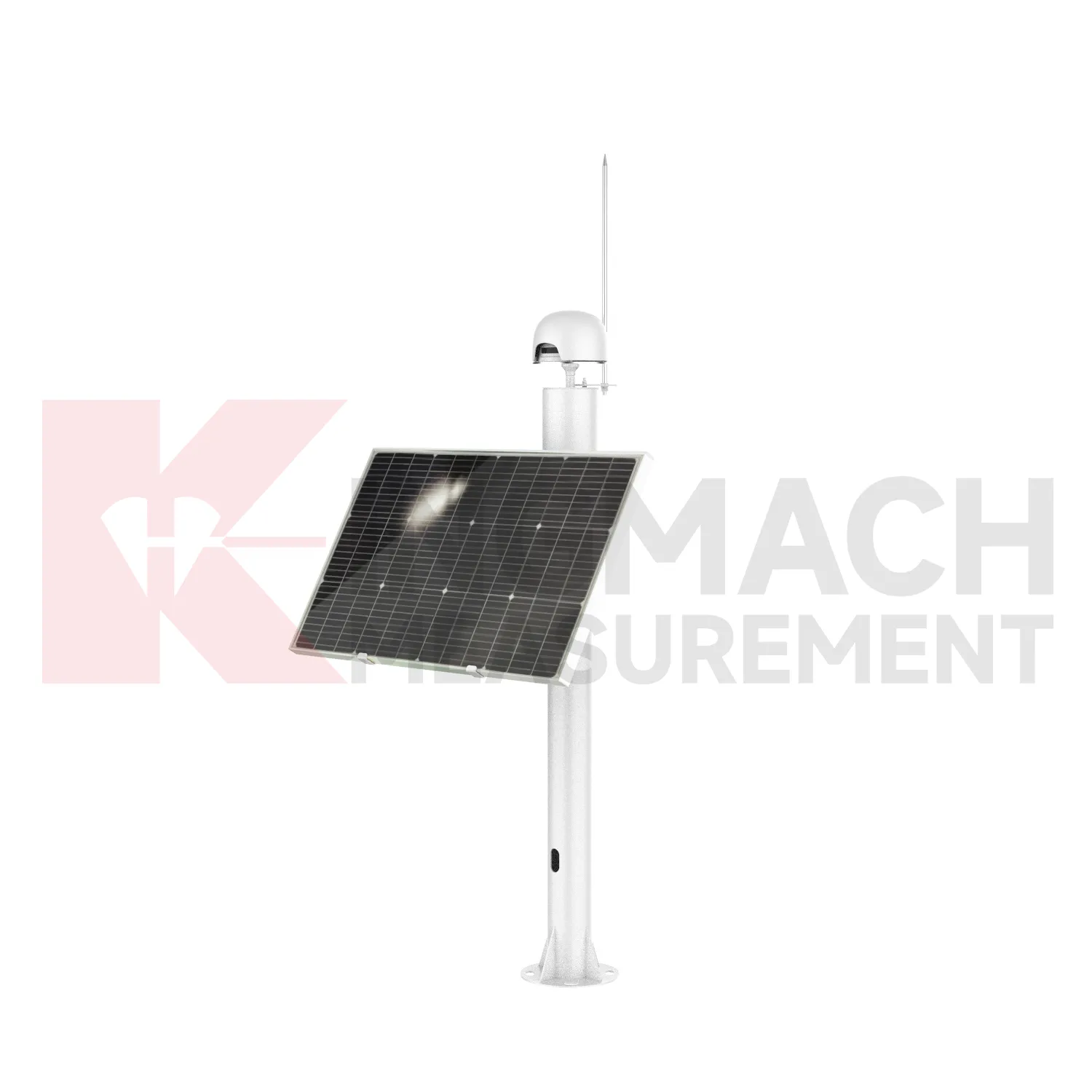

Pre vzdialený pohyb povrchu je Integrovaný GNSS JMBD-1050YT podporuje multi-konštelačné polohovanie, komunikáciu 4G a RS485, solárnu prevádzku plus lítiovú batériu, krytie IP67 a rozsah prostredia od -40 C do +85 C. GNSS zvoľte, keď je požadovaným výstupom polohový pohyb na väčšej ploche a nie lokálny posun kĺbov.

Teplota obrazovky, voda, prach a elektrické vystavenie

Civilné monitorovacie miesta vystavujú senzory dažďu, kondenzácii, prachu, blatu, vibráciám, ťahaniu káblov, korozívnemu vzduchu a elektrickému rušeniu. Utesnenie a environmentálne limity považujte za primárne výberové kritériá. Vhodný princíp snímania môže stále zlyhať, ak sa kryt, konektor, káblový vstup alebo montážna orientácia nezhodujú s miestom.

Porovnajte prevádzkový rozsah s mikroklímou inštalácie a nie blízkou meteorologickou stanicou. Priehradná galéria, obloženie tunela, mostovka a exponovaný svah môžu mať veľmi odlišné teplotné a vlhkostné podmienky. V rámci návrhu inštalácie skontrolujte ochranu kábla, tesnenie konektora, drenáž, uzemnenie a ochranu proti prepätiu.

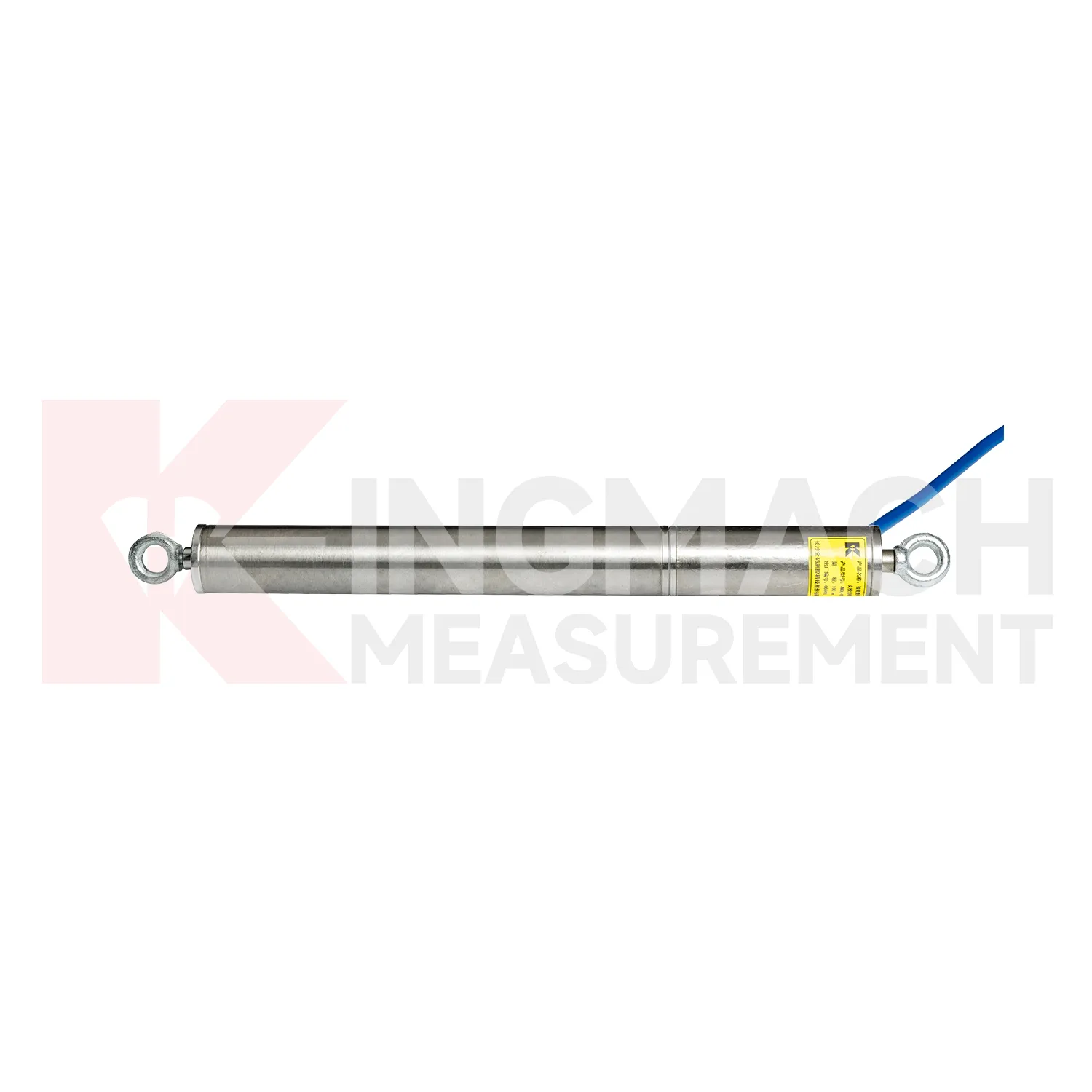

Senzor posunu drôteného lana Kingmach je špecifikovaný v IP67 a -30 C až +70 C. Magnetostrikčný merač je špecifikovaný v IP67 a -30 C až +80 C. JMDL-49XXAT Inteligentné debnenie / Merač posunu oceľového drôtu je špecifikovaný v IP68, čo môže vyhovovať inštaláciám s väčším vystavením vode a prachu, keď jeho meracia štruktúra tiež zodpovedá projektu.

Potvrďte kompletný komunikačný a akvizičný reťazec

Merač objemu vytvára použiteľné informácie iba vtedy, keď signál dosiahne systém, ktorý ukladá, kontroluje a hlási výsledok. Pred kúpou si overte komunikačný režim, vzdialenosť kábla, prenosovú rýchlosť, kompatibilitu záznamníka, napájanie, uzemnenie, prepäťovú ochranu, konverziu inžinierskych jednotiek, synchronizáciu času a kontrolu kvality údajov.

RS485 je bežný v odolnom digitálnom monitorovaní, pretože podporuje integráciu v teréne a dlhšie káblové trasy. Vzdialené body môžu tiež potrebovať 4G, solárne nabíjanie alebo prevádzku s batériou. Skontrolujte senzor, kábel, záznamník, kryt, softvér, logiku alarmu a prístup údržby ako jeden systém, nie ako samostatné riadkové položky.

The JMDL-21XXAT Inteligentný viacúčelový merač objemu ukladá informácie o identifikácii a kalibrácii snímača a môže pracovať s automatickým získavaním údajov pre bezobslužné monitorovanie. Počas kontroly RFQ potvrďte presný údaj alebo záznamník, zapojenie, adresovanie, mapovanie softvéru a postup uvedenia do prevádzky pre vybraný model.

S inštalačným hardvérom zaobchádzajte ako so súčasťou merania

Meranie posunutia závisí od prenosu skutočného pohybu na snímací prvok bez uvoľnenia, chyby v ohybe, trenia alebo neúmyselného obmedzenia. Pred schválením snímača si prečítajte inštalačný výkres. Geometria montáže, predpokladaný smer pohybu, vedenie káblov, prístup na nulovanie a ochrana proti poškodeniu konštrukcie, to všetko ovplyvňuje kvalitu dát.

Meradlá trhlín vyžadujú stabilné základne a vhodné meracie tyče. The Inteligentný flexibilný merač objemu JMDL-24XXAT sa musí deformovať s monitorovanou geomriežkou alebo vystuženým materiálom. The JMDL-31XXAT Inteligentný viacbodový merač posunu používa kotvy v rôznych hĺbkach s vŕtaním, injektážou, ochrannými rúrkami a inštalačným hardvérom.

Pre skalné podložie alebo pohyb okolitých skál, JMDL-32XXAT Inteligentný jednobodový merač posunu podložia používa prírubu, snímač, spojovaciu tyč, kotevnú hlavu a zostavu potrubia z PVC. Tieto komponenty definujú, ako snímač sleduje pohyb horninového masívu, takže patria skôr do technickej kontroly a cenovej ponuky, než aby sa považovali za voliteľné príslušenstvo.

Špecifikačná mapa výtlaku Kingmach

Príklady overených projektov Kingmach

Egongyan iba železničný most, Chongqing (2019)

The Projekt monitorovania iba železničného mosta Egongyan pokrytá sila kábla, priehyb, trhlina a monitorovanie prostredia. Zoznam projektového vybavenia zahŕňa JMDL-22XXAT Smart Crack Gauge spolu s namáhaním, zaťažením, náklonom, zrýchlením, teplotou a vlhkosťou, dažďom, vetrom a automatickým snímacím zariadením. Pre most RFQ tento príklad ukazuje, prečo by mal byť meradlo trhlín špecifikované ako súčasť koordinovaného monitorovacieho reťazca. Kupujúci by mali definovať rozsah trhliny alebo spoja, miesto montáže, vystavenie sa prostrediu, rozhranie akvizície a prah alarmu, a nie vyberať meradlo iba podľa rozlíšenia.

Pred začatím inštalácie si pre každý bod zaznamenajte základnú líniu merania, ochranný hardvér, kontrolný prístup a akceptačné kritériá odovzdania.

Diaľnica Yuping-Panzhou, Guizhou (2023)

The Projekt rýchlostnej cesty Yuping-Panzhou zahŕňala sadanie tunela, konvergencia oblúka-pás, sledovanie trhlín a štrukturálneho napätia. Jeho zoznam aplikácií zahŕňa Smart Crack Gauge a laserové meranie posunu spolu s hydrostatickými prístrojmi na meranie hladiny a vibračným drôtom. Prípad podporuje viacparametrový prístup k deformácii tunela: lokálne otváranie trhlín, konvergencia, sadanie a deformácia odpovedajú na rôzne technické otázky. Pri obstarávaní špecifikujte, kde je každý bod posunu nainštalovaný, očakávaný smer a veľkosť pohybu, ako sa údaj dostane na monitorovaciu platformu a ktorý prah iniciuje kontrolu alebo eskaláciu.

Inštalačný plán by mal tiež identifikovať referenčný bod, montážnu toleranciu, ochranu kábla, test uvedenia do prevádzky a spôsob prístupu pre neskoršiu údržbu.

Veterná elektráreň Changde, Hunan (2025)

The Projekt veternej elektrárne Changde monitorované sadanie základov, sila lana, štrukturálne vibrácie, trhliny v prechodových sekciách a deformácia. Súvisiace vybavenie zahŕňa snímač posunu drôteného lana JMLS-22XXADT ako súčasť širšieho balíka snímačov. Tento príklad je užitočný, keď je potrebné sledovať dlhý pohyb alebo nepriamy pohyb s inými štrukturálnymi reakciami. Počas výberu definujte dráhu drôtu, rozsah pohybu, smer návratu, stabilitu montáže, vystavenie krytu, komunikačnú trasu a prístup na kontrolu. Tieto detaily určujú, či snímač sleduje pohyb konštrukcie bez vôle, trenia alebo mechanického rušenia.

Prevzatie by malo zahŕňať kontrolovanú cestovnú kontrolu, odčítanie základnej línie, kontrolu kábla a potvrdenie, že výstup dosiahne priradený monitorovací kanál.

Ceny, dokumentácia a obchodné podmienky

Cena merača výtlaku závisí od presného modelu, rozsahu, výkonu, dĺžky kábla, inštalačného hardvéru, záznamníka, krytu, napájacieho systému, softvéru, množstva, kalibračnej dokumentácie a rozsahu dodávky. Rozsah verejných dolárov by bol bez týchto vstupov zavádzajúci. Vyžiadajte si cenovú ponuku založenú na konfigurácii a porovnajte dodávateľov s rovnakým kusovníkom.

Pre JMDL-52XXADT aktuálne obchodné informácie uvádzajú minimálnu objednávku jedného kusu, dohodnutú cenu, T/T vopred, kartóny alebo drevené obaly a odoslanie do 30 dní po úplnej platbe. Vo formálnej cenovej ponuke potvrďte všetky obchodné podmienky, pretože konfigurácia, množstvo, prispôsobenie a harmonogram projektu môžu zmeniť konečnú ponuku.

• Uveďte aplikáciu, očakávaný pohyb, požadovaný dosah, rozlíšenie, presnosť a prah alarmu.
• Uveďte prevádzkovú teplotu, vystavenie vode a prachu, káblovú trasu, napájanie, komunikáciu a požiadavky na záznamník údajov.
• Uveďte požadované konzoly, tyče, kotvy, príruby, ochranné rúry, kryty a inštalačné služby.
• Vyžiadajte si údajový list, informácie o kalibrácii, definíciu zapojenia, návod na inštaláciu, záručné podmienky, balenie, dodaciu dobu a príslušné certifikačné dokumenty.

Kontrolný zoznam pred nákupom pre inžinierov

• Definujte typ posunutia: šírka trhliny, pohyb spoja, sadanie, dlhá dráha, pohyb povrchu, pohyb horninovej vrstvy alebo deformácia podložia.
• Nastavte rozsah s okrajom pre normálny, sezónny pohyb, pohyb vo fáze výstavby a na úrovni varovania.
• Skontrolujte rozlíšenie, presnosť, opakovateľnosť, stabilitu a vplyv teploty.
• Potvrďte vodu, prach, vibrácie, koróziu, blesk a orientáciu inštalácie v bode merania.
• Overte výstup, napájanie, vzdialenosť káblov, kompatibilitu záznamníka, mapovanie softvéru a vzdialenú komunikáciu.
• Skontrolujte konzoly, základne, tyče, kotvy, príruby, ochranné rúry a požiadavky na injektáž.
• Vyžiadajte si kalibračné údaje, sériovú identifikáciu, detaily zapojenia, inštalačné výkresy a návod na uvedenie do prevádzky.
• Pred vystavením objednávky potvrďte konfiguráciu, množstvo, balenie, dodávku, záruku, platbu a popredajnú podporu.

Často kladené otázky

Poznámka na záver: Pred nákupom si overte každú špecifikáciu s návrhom projektu, miestnym prostredím, prahom monitorovania, inštalačným výkresom a architektúrou zberu dát.
