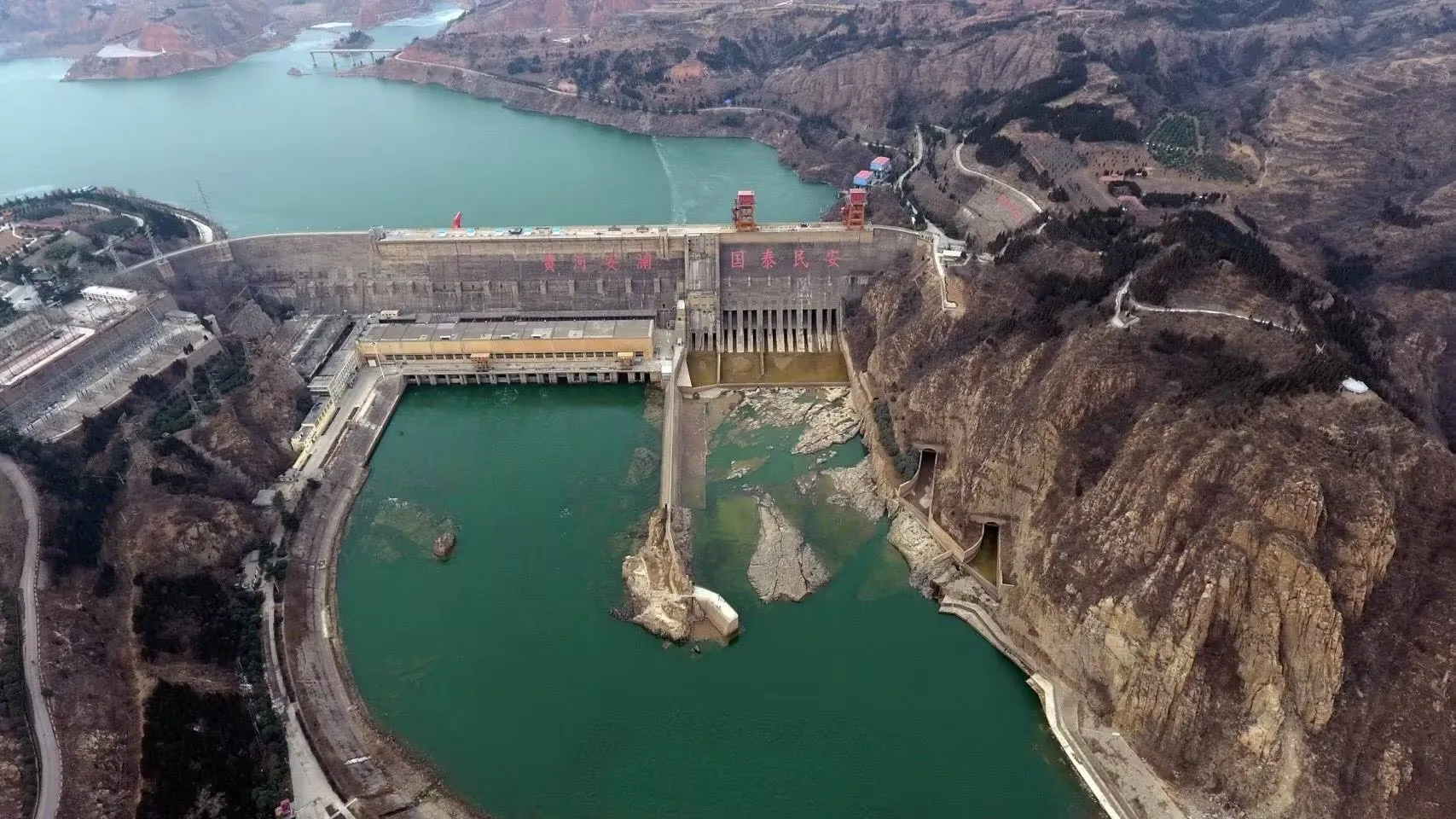

Automatické monitorovanie priehrady je technický systém, ktorý využíva snímacie zariadenia a vzdialené dátové systémy rozmiestnené na telese priehrady, základoch priehrady a okolitých oblastiach na nepretržité monitorovanie konštrukčného stavu, priesakových podmienok a prevádzkovej bezpečnosti priehrady pod vplyvom tlaku vody, geologického pohybu a prírodného prostredia. Tento systém pomáha varovať pred rizikami, ako je deformácia hrádze a priesaky, čím zaisťuje bezpečnú prevádzku funkcií nádrže vrátane protipovodňovej ochrany, výroby energie a zásobovania vodou. Jeho jadro spočíva v zachytení dynamickej interakcie medzi „geológiou priehradného telesa-vodného útvaru“ a vybudovaním bezpečnostnej monitorovacej siete pokrývajúcej celý rozsah priehradného telesa.

Bezplatná konzultácia

Monitorovanie položiek

Vlastnosti

Automatické monitorovanie priehrady sa musí zamerať na hlavné ciele „stabilita konštrukcie – bezpečnosť priesakov – prevádzková spoľahlivosť“, pričom špecifické monitorovacie faktory sú rozdelené do troch hlavných kategórií:

Monitorovanie stavby hrádze

Odráža mechanický a deformačný stav hlavnej konštrukcie priehrady a slúži ako kľúčový ukazovateľ pre posúdenie bezpečnosti priehrady.:

1、Monitorovanie deformácií: Zahŕňa sadnutie hrádze (v rôznych nadmorských výškach koruny hrádze a sklonu hrádze), horizontálne posunutie (horizontálna dislokácia koruny hrádze, posun telesa hrádze v smere proti prúdu-dolu), sklon hrádze (odchýlka zvislosti v smere osi hrádze), stupeň otvorenia a pozdĺžne škáry hrádzí (priečny spoj betónu atď.

2、Monitorovanie napätia a namáhania: Zahŕňa konkrétne namáhanie telesa priehrady (namáhanie koncentrované oblasti, ako je päta priehrady a špička gravitačných priehrad), namáhanie tela priehrady (koruna priehrady a opora priehrady oblúkových priehrad), napätie horninového masívu základov priehrady a napätie odrezanej steny atď.

3、Monitorovanie integrity konštrukcie: Zahŕňa trhliny priehrady (šírka, hĺbka a vývoj povrchových trhlín v betónových priehradách), zlyhanie dilatačných škár priehrady a štrukturálne vibrácie telesa priehrady (pri silných účinkoch zemetrasenia) atď.

Priesaky a hydrologický monitoring

Zameriava sa na stav priesaku hrádze a základov hrádze, ako aj na hydrologické parametre nádrže:

1、Monitorovanie priesakov: Zahŕňa priesakový prietok telesa priehrady (odvodňovacie otvory priehrady), priesakový prietok základu priehrady (drenážny systém zakladania priehrady), hladinu priesakovej vody (freatická línia telesa priehrady), priesakový tlak (zdvihový tlak základu priehrady) a priesaky obtokom (priesaky na opore priehrady) atď.

2、Hydrologické monitorovanie: Zahŕňa hladinu vody v nádrži (zmeny hladiny vody v nádrži), hladinu vody po prúde (hladina vody v dolnom riečnom kanáli počas vypúšťania povodní), prietok prítoku, odtokový prietok a teplotu vody (ovplyvňuje tepelné namáhanie telesa priehrady) atď.

Monitorovanie životného prostredia a zaťaženia

Zahŕňa vonkajšie faktory prostredia a prevádzkové zaťaženia, ktoré ovplyvňujú konštrukčnú bezpečnosť priehrady:

1、Environmentálne faktory: Zahŕňa teplotu vzduchu (teplotné zmeny telesa priehrady), zrážky (stabilita svahov okolo oblasti priehrady), zemetrasenia (seizmické zrýchlenie zeme) a veterné vlny (vplyv vĺn pred priehradou na teleso priehrady) atď.

2、Prevádzkové zaťaženie: Zahŕňa tlak vody (hydrostatický tlak a hydrodynamický tlak znášaný telesom priehrady), tlak sedimentov (dodatočné zaťaženie telesa priehrady spôsobené sedimentáciou pred priehradou) a tlak ľadu (nápor na teleso priehrady z ľadových vrstiev na povrchu priehrady v chladných oblastiach) atď.

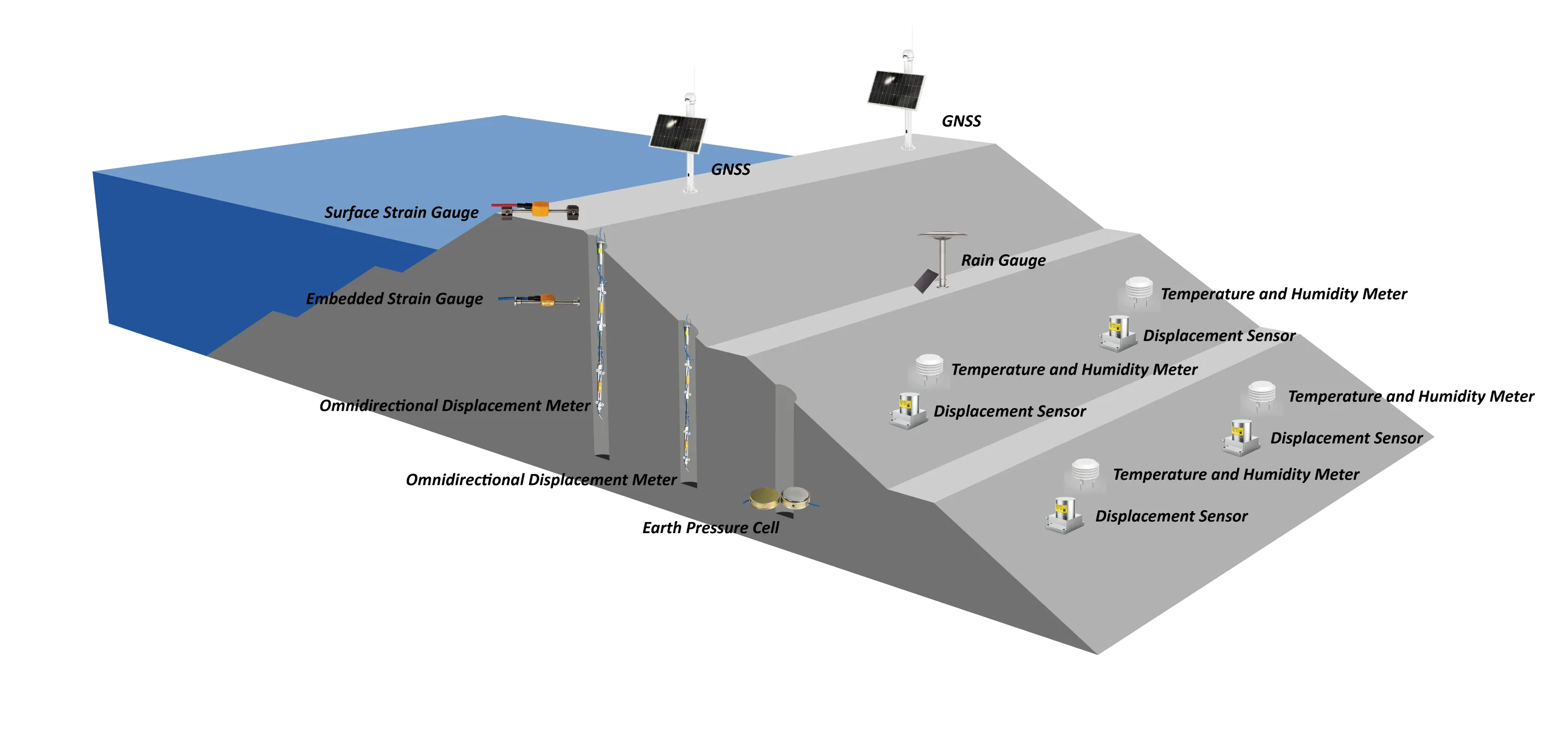

Monitorovanie obsahu

Monitorovanie priehybov, monitorovanie trhlín, monitorovanie životného prostredia, monitorovanie hlbokých posunov, povrchových posunov, monitorovanie sadania atď.
