Systém vertikálneho sklonu na mieste JMQJ-7915ATS

Všeobecné informácie o produkte

Obchodné podmienky produktu

Popis

Úvod:

Systém vertikálneho naklonenia na mieste pozostáva z dvoch častí: viacbodového tandemového reťazca vertikálneho naklonenia na mieste a modulu zberu clony. Viacbodový tandemový hĺbkomer je založený na dizajne snímača sklonu MEMS s viacerými poľami, ktorý elektricky spája viacero reťazcov vertikálneho in-Place sklonomeru v rámci vrtu prostredníctvom jediného kábla. Akvizičný modul sa používa na zhromažďovanie nameraných údajov viacbodového vertikálneho in-miestneho reťazca sklonomeru a nahrávanie údajov prostredníctvom káblových alebo bezdrôtových prostriedkov.

Vlastnosti produktu:

1. Systém vertikálneho in-Place sklonomera je založený na technológii 3D-MEMS snímača zrýchlenia a technológii automatickej kompenzácie teploty, ktorá účinne znižuje vplyv teplotného posunu a zvlnenia napájania.

2.Multi-Point Series-Connected vertikálny in-place inklinometer reťazec pohyblivého telesa prístroja časť procesu vstrekovania, malý a ľahký, cez kábel na dosiahnutie elektrického spojenia všetkých senzorov v meracom otvore, všetky senzory v meracom otvore možno rozdeliť až do 4 skupín, každá skupina nezávislá komunikácia, navzájom sa nerušia

3. Viacbodová sériovo zapojená vertikálna reťaz sklonomeru na mieste je fyzicky spojená kardanovým kĺbom a ojnicou, dĺžka sa vyrába podľa konštrukčných požiadaviek a poloha meracieho bodu je flexibilne usporiadaná. Plne utesnený vodotesný a prachotesný dizajn, vhodný pre rôzne stavebné prostredia.

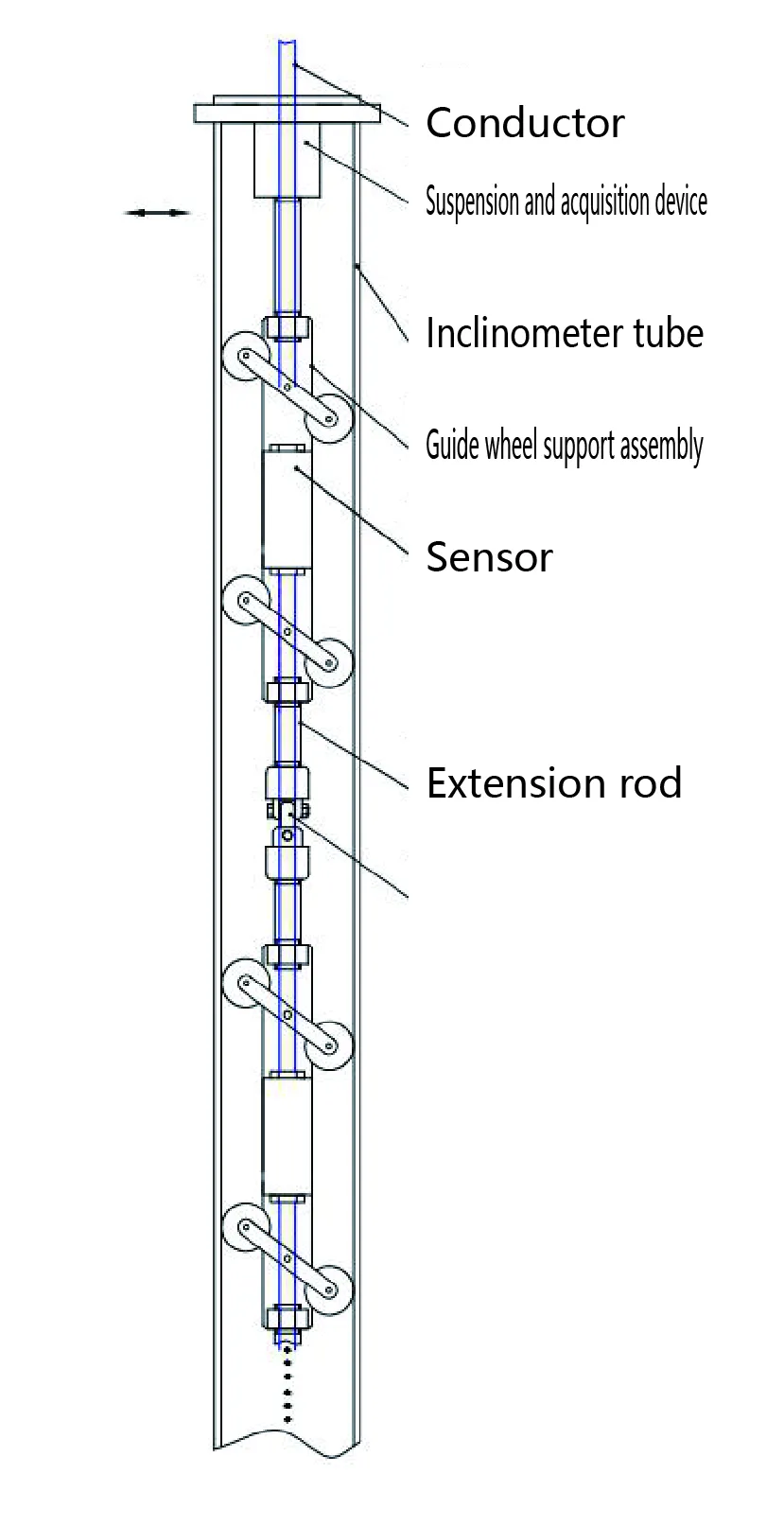

4. Vertikálny inklinačný reťazec v každom vrte je vopred zmontovaný v továrni s telom, káblami, univerzálnymi kĺbmi, predlžovacími tyčami, závesom a zbernou jednotkou podľa navrhnutého rozstupu meracích bodov, čo umožňuje integrovanú prepravu a inštaláciu. Jednoducho pripojte predlžovacie tyče na mieste a vložte zostavu do vrtu pre jednoduchú, rýchlu a pohodlnú inštaláciu.

5. Sieťový ertikálny sklonomer je interne nakonfigurovaný s elektronickými identifikátormi a číslami modelov, ktoré umožňujú automatické rozpoznávanie a inteligentné výpočty.

6. Modul zberu údajov obsahuje jeden ovládateľný výstup napájacieho zdroja snímača a štyri nadväzujúce komunikačné rozhrania, ktoré automaticky identifikujú a vykonávajú inteligentné výpočty po pripojení vertikálneho in-miestneho inklinometra.

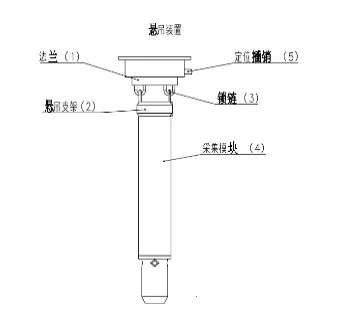

7. Akvizičný modul je umiestnený vo vnútri otvoru trubice sklonomera, čím poskytuje vodotesnú a prachotesnú ochranu, zabraňuje rušeniu konštrukcie na mieste a minimalizuje vystavenie sa poškodeniu.

8. Režim nízkej spotreby vypína senzory počas pohotovostného režimu a aktivuje ich len na meranie údajov.

Aplikácie

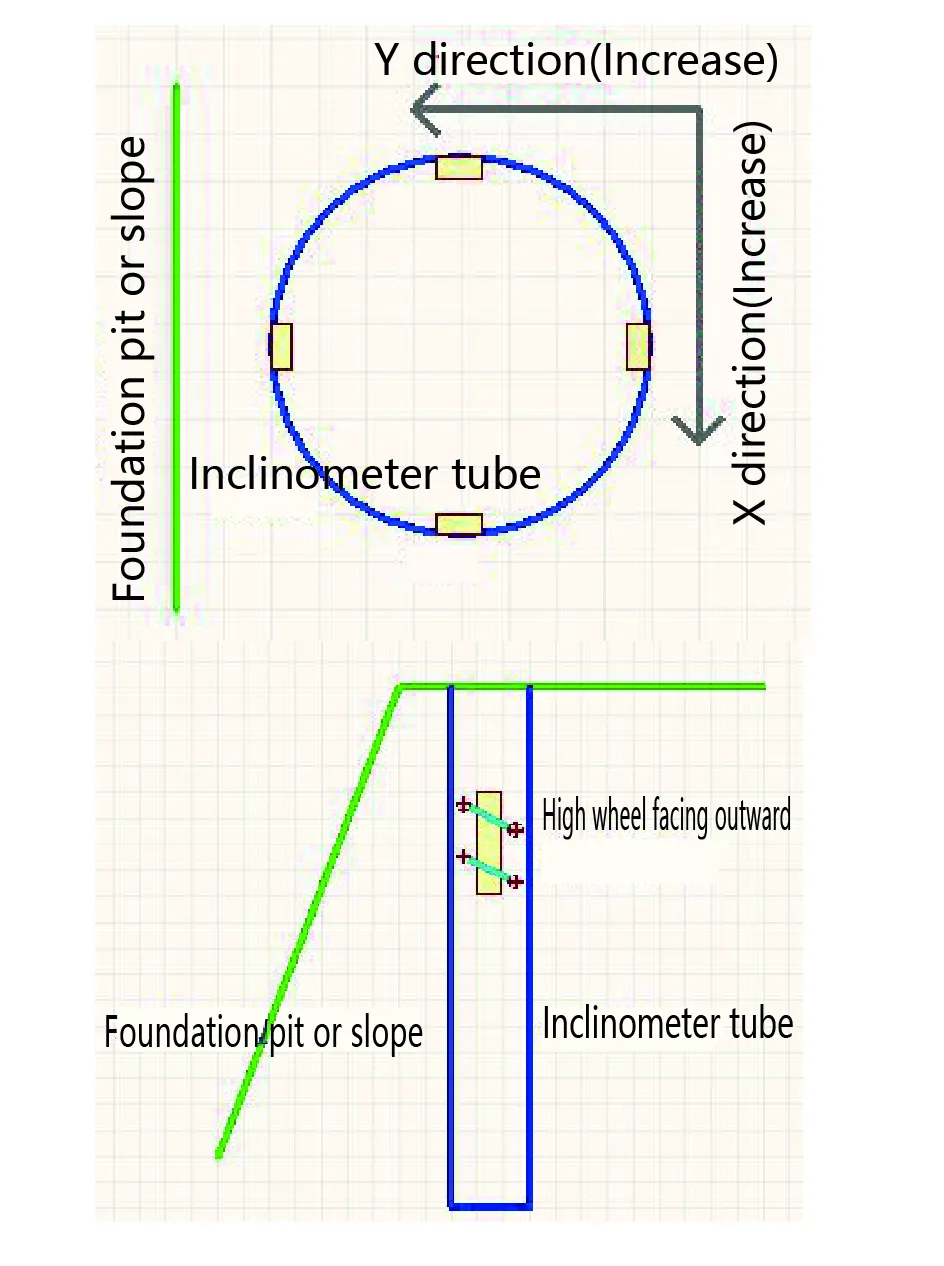

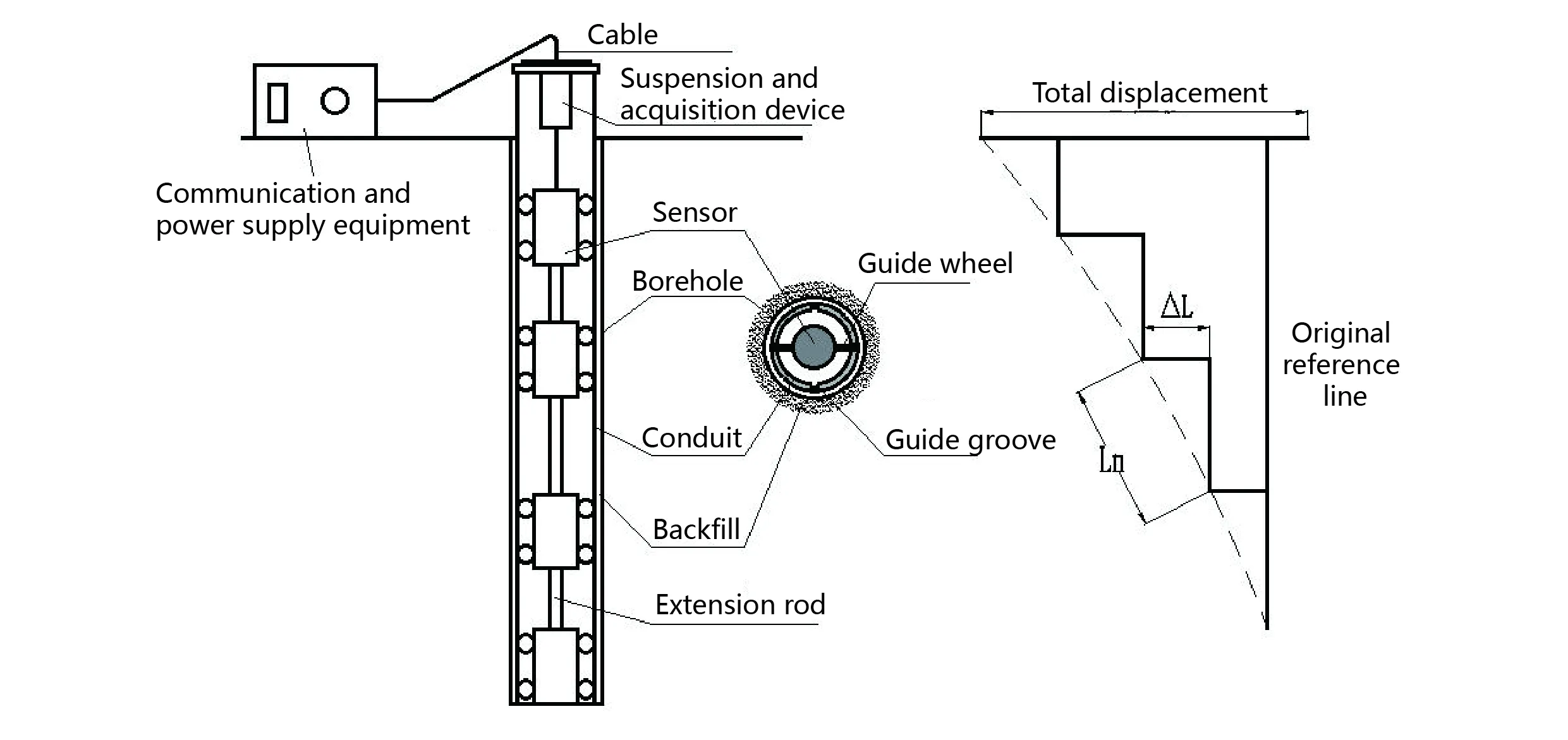

Tento produkt je vysoko presný pevný snímač na meranie uhlov sklonu, navrhnutý a vyrobený našou spoločnosťou, ktorý sa rýchlo inštaluje. Prijíma integrovanú inštaláciu. Pri opustení továrne je počet meracích bodov vo vnútri vrtu nakonfigurovaný ako kompletná sada. Potrubie na meranie sklonu môže byť inštalované voliteľne a zapustené priamo dovnútra. Dokáže automaticky lokalizovať smer umiestnenia snímača, čo je jednoduché a rýchle. Je vhodný najmä na meranie uhlov sklonu viacerých bodov vo vnútri vrtu a je vhodný na sledovanie hĺbkovej vnútornej deformácie konštrukčných telies. V kombinácii s automatickým monitorovacím systémom našej spoločnosti dokáže realizovať dlhodobé automatické monitorovanie a inteligentný výpočet deformácií.

Špecifikácie
