Inteligentný viacbodový merač objemu JMDL-31XXAT

Všeobecné informácie o produkte

Obchodné podmienky produktu

Popis

Úvod:

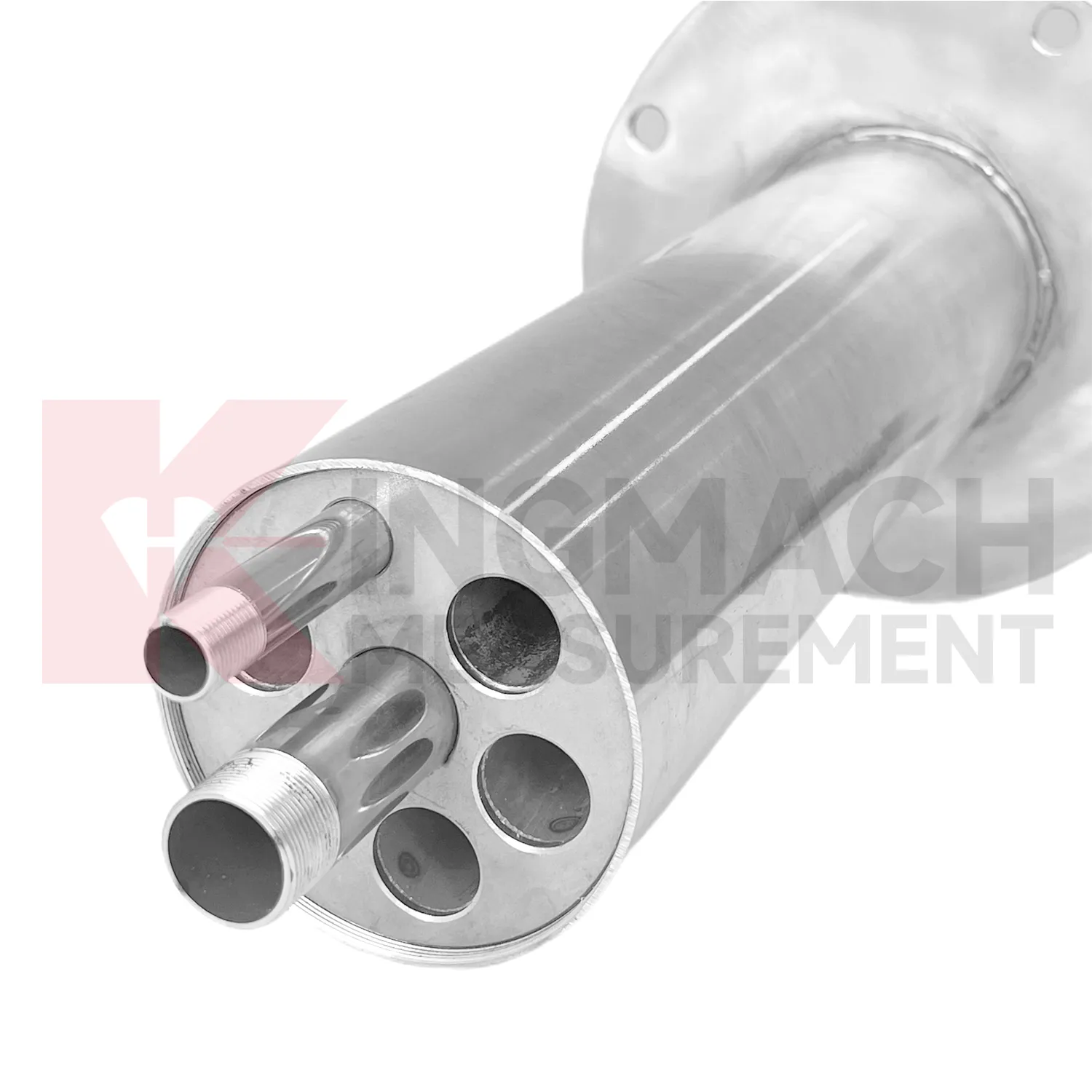

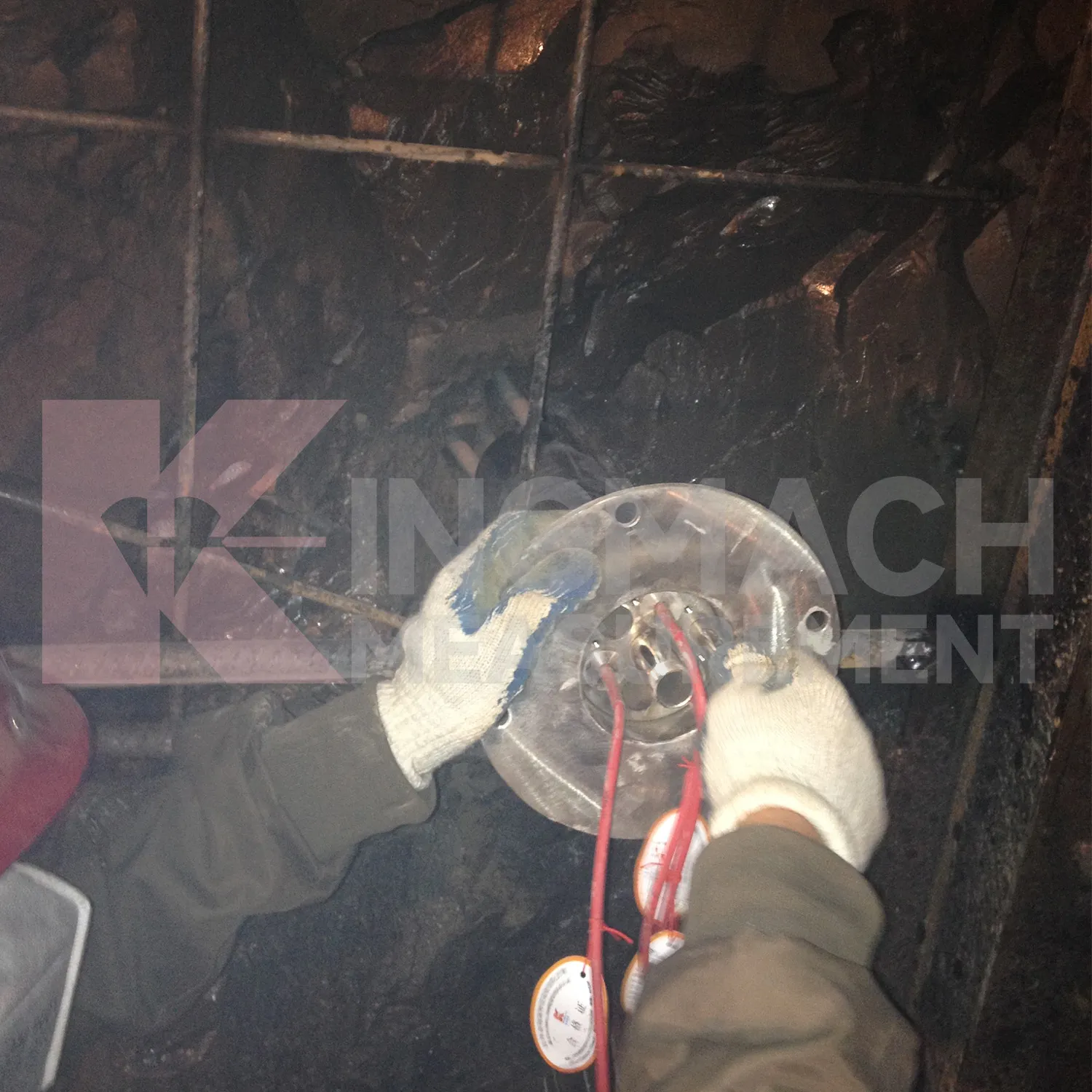

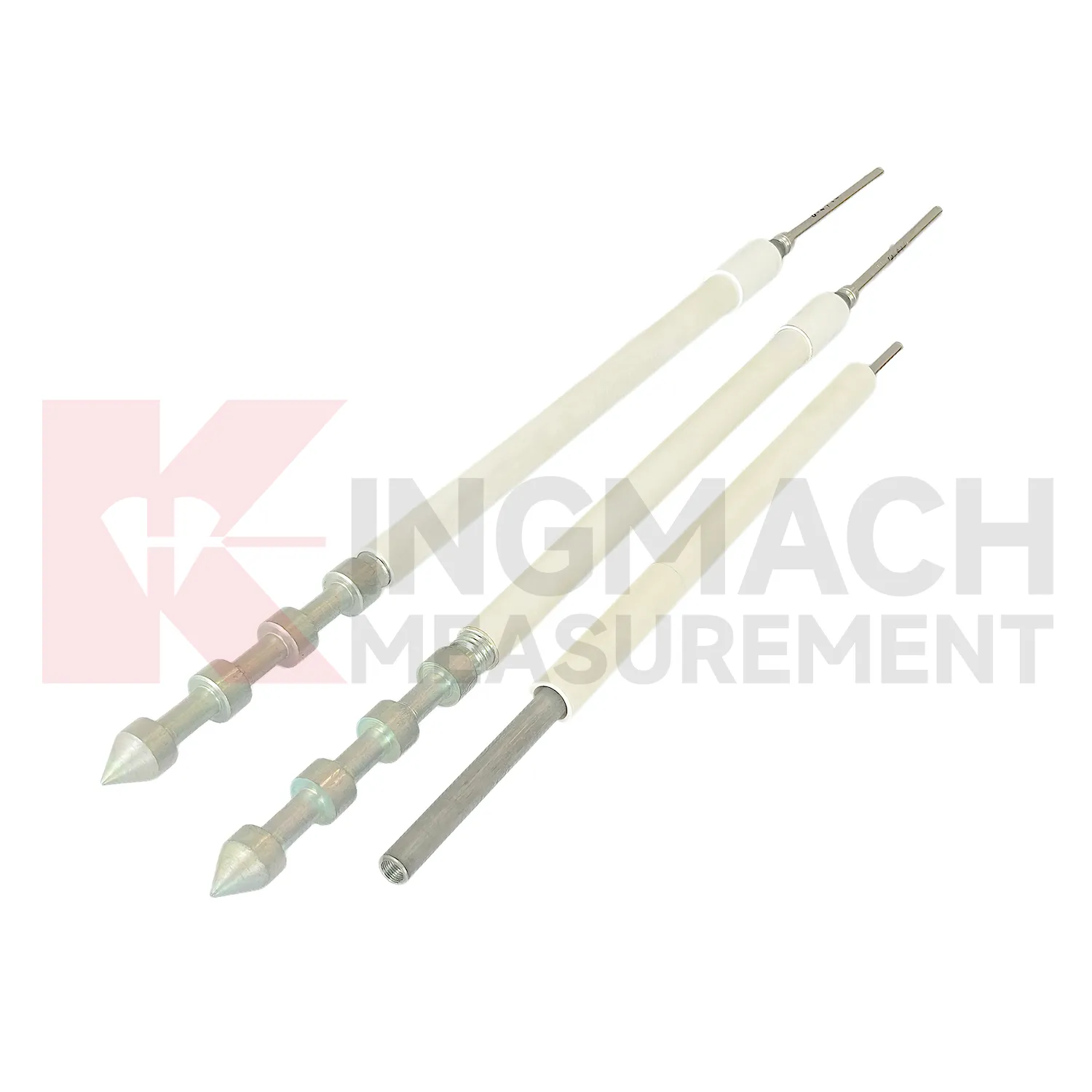

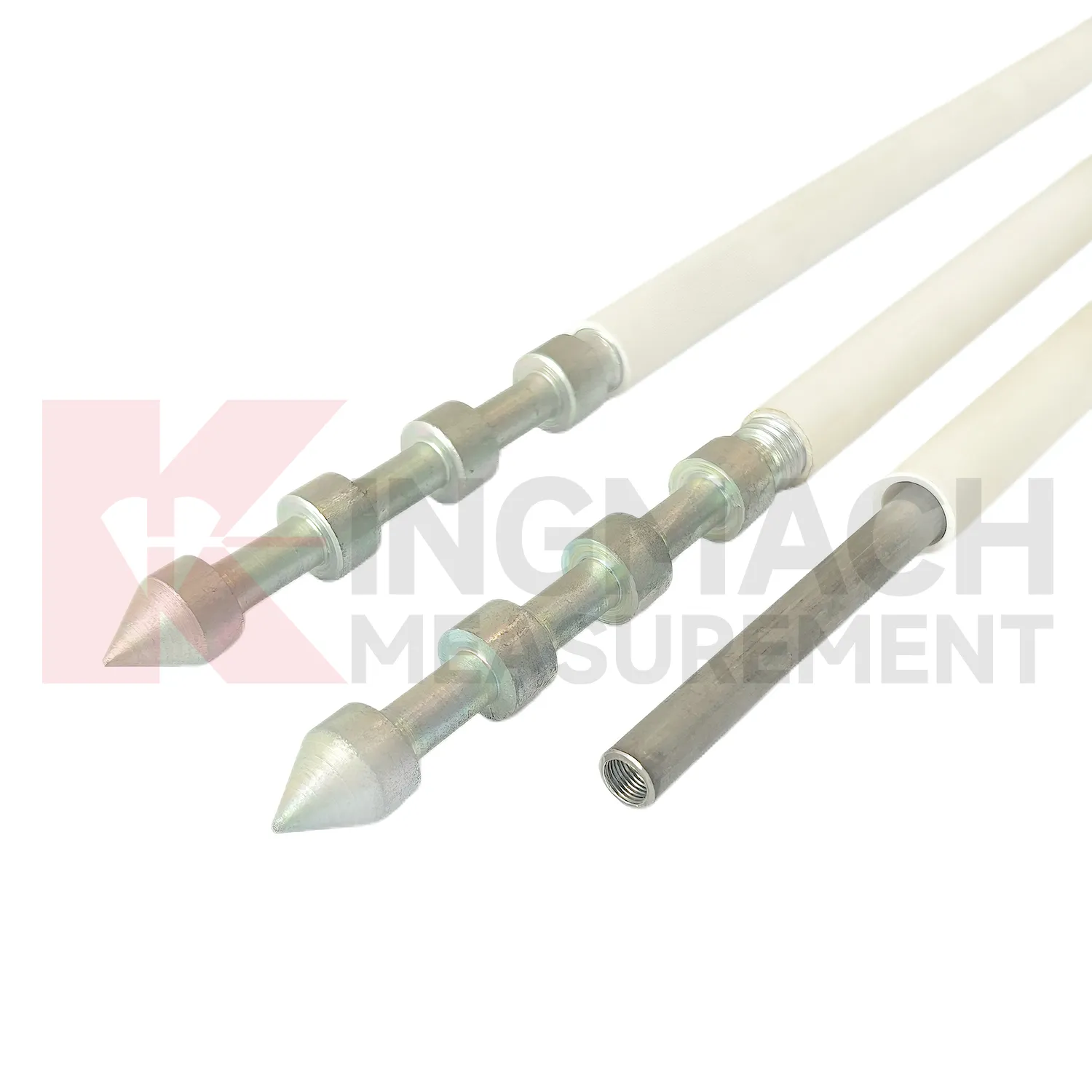

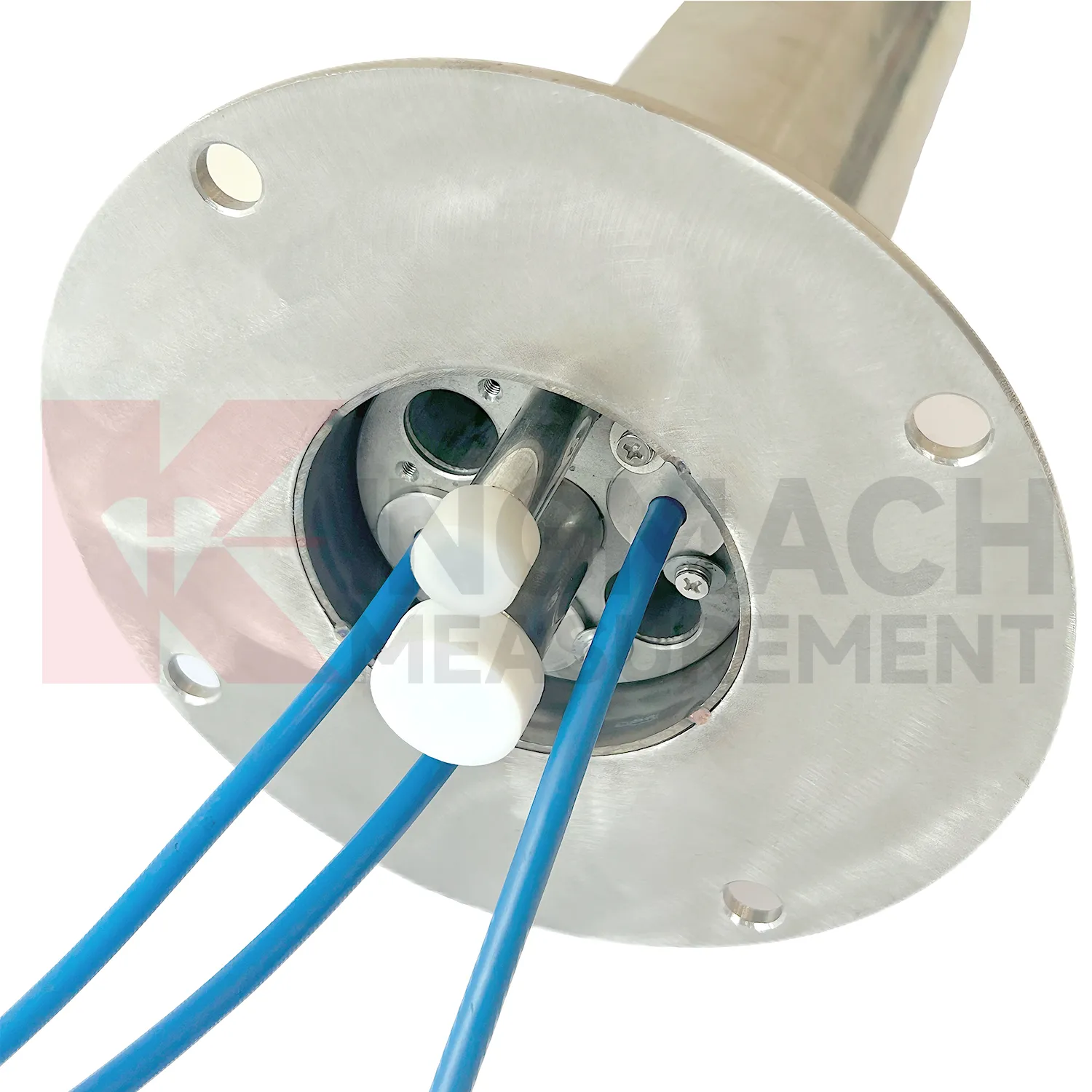

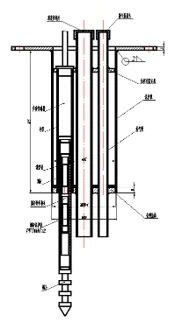

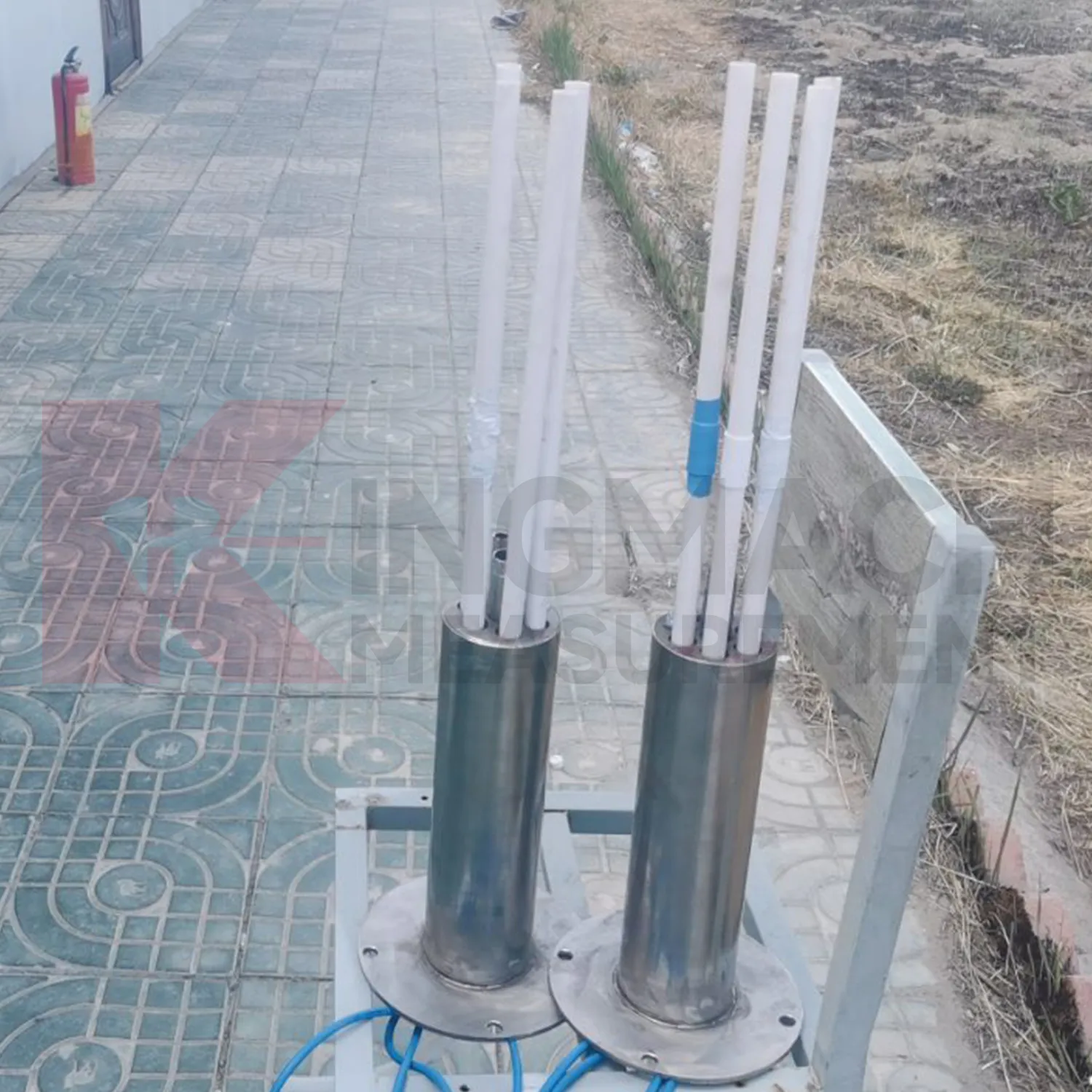

Inteligentný viacbodový merač posunu série JMDL-31XXAT sa používa na meranie posunu v rôznych vrstvách okolitej horniny v tuneloch, skalných svahoch, základových jamách atď., aby sa pochopili podmienky premiestnenia rôznych vrstiev hornín. Výrobok sa skladá z meradiel posuvu, ochranných rúrok PVC meracích tyčí, kotevných hlavíc, viacbodových inštalačných súprav atď., pričom viacbodová inštalačná súprava podporuje 3-5 bodov. Kotviace hlavice v rôznych hĺbkach, inštalované vŕtaním a injektážou, sú ukotvené do odlišných vrstiev hornín. Jeho spôsob inštalácie je podobný konštrukcii skalných svorníkov, ponúka jednoduchosť a pohodlie. Meraním zmien posunu každého meradla sa analyzujú podmienky posunu rôznych vrstiev hornín.

Vlastnosti produktu:

1. Produkt je navrhnutý na základe princípu frekvenčnej modulácie indukčného magnetického toku a ponúka vyššiu stabilitu, spoľahlivosť a odolnosť. Princíp indukčnej frekvenčnej modulácie zahŕňa indukčný snímací prvok, integrované obvody a rezonančné kondenzátory tvoriace LC oscilačný obvod, ktorý vydáva frekvenčný signál. Keď sa meracia tyč posunie v cievke, zmení magnetickú reluktanciu a indukčnosť cievky, čím sa zmení frekvencia výstupného signálu oscilačného obvodu. Keď meracia tyč vstupuje do špirálovej cievky, magnetická reluktancia klesá, indukčnosť sa zvyšuje a frekvencia klesá. Výberom vhodných materiálov tyče a optimalizáciou štruktúry špirálovej cievky, kondenzátora a obvodov, zmeny frekvencie výstupného signálu v rámci rozsahu dráhy tyče vykazujú presný lineárny vzťah s posunom. Keďže tyč a cievka fungujú v bezkontaktnom stave, systém je odolný voči poškodeniu počas inštalácie a používania.

2. Ukazovateľ výtlaku obsahuje interný pamäťový čip s inteligentnými možnosťami ukladania. Výrobné nastavenia natrvalo ukladajú parametre, ako je model snímača, sériové číslo a kalibračné koeficienty. Dokáže uložiť až 600 prípadov nameraných údajov vrátane času merania, teploty (pre modely citlivé na teplotu), absolútneho posunutia, relatívneho posunutia a hodnôt nulového bodu.

3. Plne digitálna detekcia zaisťuje prenos signálu na veľké vzdialenosti bez skreslenia a silnú schopnosť proti rušeniu.

4.Vynikajúce izolačné vlastnosti a odolnosť voči vode.

5. Pri spárovaní s komplexným testerom spoločnosti sa hodnoty posunutia zobrazujú priamo, čo umožňuje intuitívne, jednoduché a rýchle merania.

6. Integrácia s podnikovým automatizovaným systémom zberu dát umožňuje bezobslužné monitorovanie alebo diaľkové ovládanie.

Aplikácie

Inteligentný viacbodový merač posunu série JMDL-31XXAT sa používa na meranie posunu v rôznych vrstvách okolitej horniny v tuneloch, skalných svahoch, základových jamách atď., aby sa pochopili podmienky premiestnenia rôznych vrstiev hornín.

Špecifikácie
