Integrovaný GNSS JMBD-1050YT

JMBD-1050YT je nákladovo efektívny, nízkoenergetický, vysoko integrovaný GNSS prijímač na sledovanie geologických svahov a meranie štrukturálnych posunov. S vysoko výkonným čipom SoC podporuje multisatelitné (BDS, GPS, GLONASS, Galileo) a multifrekvenčné určovanie polohy pre bezobslužné monitorovanie za každého počasia.

Stiahnuť

Bezplatná konzultácia

Všeobecné informácie o produkte

Miesto pôvodu:	Changsha, Čína
Názov značky:	Kingmach
Číslo modelu:	JMBD-1050YT
Certifikácia:	ISO9001, ISO14001, ISO45001

Obchodné podmienky produktu

Minimálne množstvo objednávky:	1 kus
Cena:	Obchodovateľné
Podrobnosti o balení:	Kartóny alebo drevené debny. K dispozícii sú aj prispôsobené obalové riešenia.
Dodacia lehota:	Odoslané do 30 dní po prijatí úplnej platby.
Platobné podmienky:	T/T vopred.

Popis

Úvod:

JMBD-1050YT Integrated Beidou Remote Displacement Measurement System je nákladovo efektívny, nízkoenergetický a vysoko integrovaný GNSS prijímač určený na sledovanie geologických svahov a meranie štrukturálnych posunov. Je vybavený vysoko výkonným čipom SoC a podporuje multisatelitné (BDS B1/B2/B3, GPS L1/L2, GLONASS L1/L2, Galileo E1/E5b) a vysokofrekvenčné vysoko presné určovanie polohy, čo umožňuje bezobslužné automatizované monitorovanie za každého počasia.

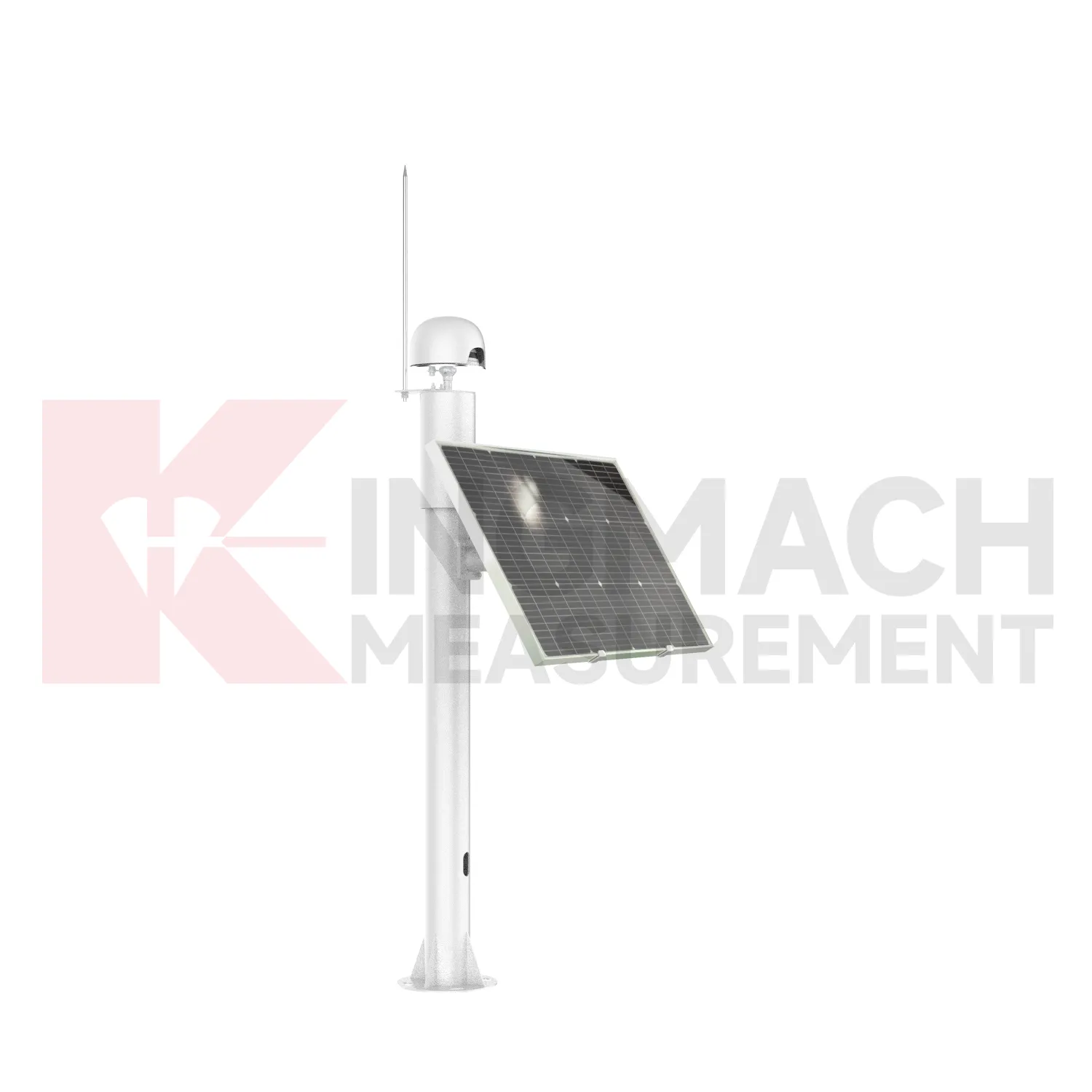

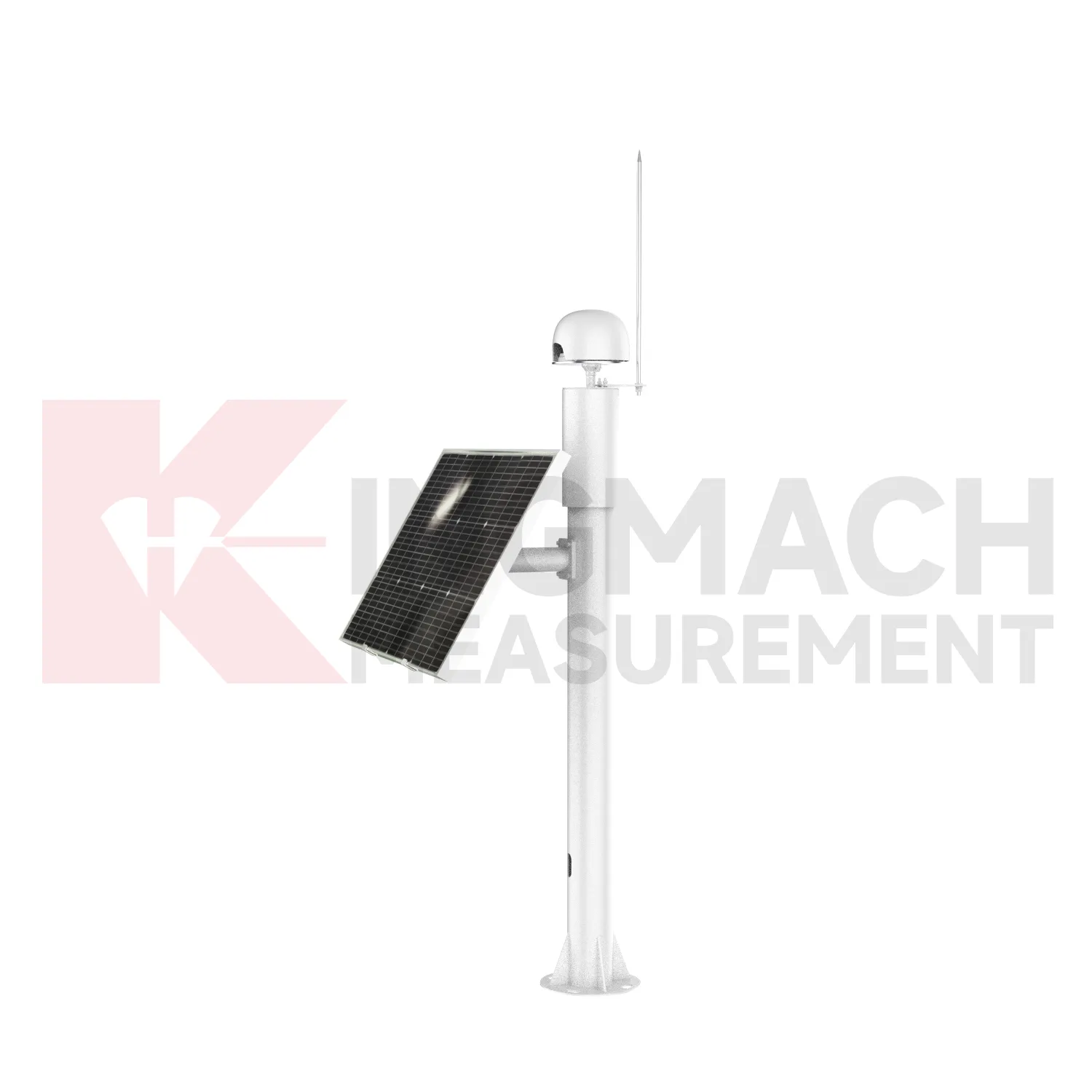

Systém integruje prieskumnú anténu, komunikačné moduly 4G/RS485 a jednotku správy napájania do kompaktného dizajnu. Napájaný 12V/35Ah lítiovou batériou s podporou solárneho nabíjania zaisťuje dlhodobú stabilnú prevádzku v odľahlých oblastiach. Vďaka vodotesnosti IP67 a robustnej prispôsobivosti voči životnému prostrediu (-40ºC~+85ºC) spoľahlivo funguje v náročných technických prostrediach a poskytuje údaje o posunutí v reálnom čase na posúdenie bezpečnosti konštrukcie.

Vlastnosti produktu:

Podpora viacerých satelitov: Kompatibilné s BDS, GPS, GLONASS a Galileo pre stabilné určovanie polohy v zložitých prostrediach.

Vysoká integrácia: Integruje prijímač, anténu, komunikáciu a správu napájania do jednej jednotky, čím zjednodušuje inštaláciu a znižuje údržbu.

Duálne komunikačné režimy: Možnosti 4G a RS485 spĺňajú rôzne požiadavky na sieťový prístup pre vzdialené monitorovanie a monitorovanie na mieste.

Autonómne napájanie: Konštrukcia Solar + lítiová batéria zaisťuje neprerušovanú prevádzku v oblastiach mimo siete a podporuje 24/7 bezobslužné monitorovanie.

Robustná prispôsobivosť prostrediu: Vodotesnosť IP67 a široký teplotný rozsah (-40ºC~+85ºC) odoláva dažďu, prachu a extrémnym teplotám.

Aplikácie

Geologické inžinierstvo: Monitorovanie stability svahu, včasné varovanie pred zosuvom pôdy a meranie poklesu pôdy

Dopravná infraštruktúra: Posun vysokorýchlostnej železničnej trate, deformácia mostov a monitorovanie konštrukcie tunela

Vodná energia a priehrady: Usadenie telesa priehrady, pohyb svahu nádrže a monitorovanie bezpečnosti projektu ochrany vody

Občianske budovy: Posun základov výškových budov, sledovanie štrukturálnej stability historickej budovy

Baníctvo: Monitoring sklonov a deformácií podzemných stavieb

Špecifikácie

Parameter	Podrobnosti
Presnosť polohovania	-Statické: horizontálne ±2,5 mm, prevýšenie ±5 mm- Dynamické: horizontálne ±8 mm, prevýšenie ±15 mm
Rozlíšenie	1mm
Podporované konštelácie	BDS (B1L/B2L/B3L/B1C/B2a/B2b), GPS (L1/L2), GLONASS (L1/L2), Galileo (E1/E5b)
Komunikačné rozhrania	4G, RS485
Napájanie	DC 9~24V (kompatibilné s 12V/35Ah lítiovou batériou a solárnym nabíjaním)
Spotreba energie	1,5 W (typické)
Prevádzková teplota	-40ºC~+85ºC
Skladovacia teplota	-55ºC~+95ºC
Odolnosť proti vlhkosti	95% RH (bez kondenzácie)
Hodnotenie vodotesnosti	IP67
Anténa	Vstavaná anténa na prieskum (integrovaný dizajn)
Spoľahlivosť	MTBF ≥35 000 hodín
