Popis

Úvod:

GNSS je bezobslužný automatizovaný polohovací systém novej generácie vyvinutý pomocou vysokovýkonného a vysoko presného systému na čipe (SoC), ktorý podporuje multi-konšteláciu a viacfrekvenčné vysoko presné polohovanie. Je kompatibilný so signálmi z čínskeho navigačného satelitného systému BeiDou (BDS B1/B2), amerického GPS (L1/L2), ruského GLONASS (L1/L2) a európskeho Galileo (E1/E5b). Systém pozostáva z jednej alebo viacerých polohovacích jednotiek nasadených v monitorovacích bodoch na inžinierskych projektoch a meria horizontálne a vertikálne posuny. Tento systém predstavuje bezpilotný automatizovaný systém merania posunu za každého počasia.

Pracovný princíp:

1.Princíp snímača:

Nová generácia GNSS lokátorov založená na vysokovýkonných a vysoko presných SoC čipoch podporuje viacfrekvenčné vysoko presné polohovanie celého systému. Ide o technológiu, ktorá prijíma signály z umelých zemských satelitov so systémami časovania atómových hodín a vykonáva bodové merania. Polohovač prijíma časové kódovanie nie menej ako štyroch satelitov a polohu samotného lokátora je možné získať riešením a realizovať dynamické monitorovanie.

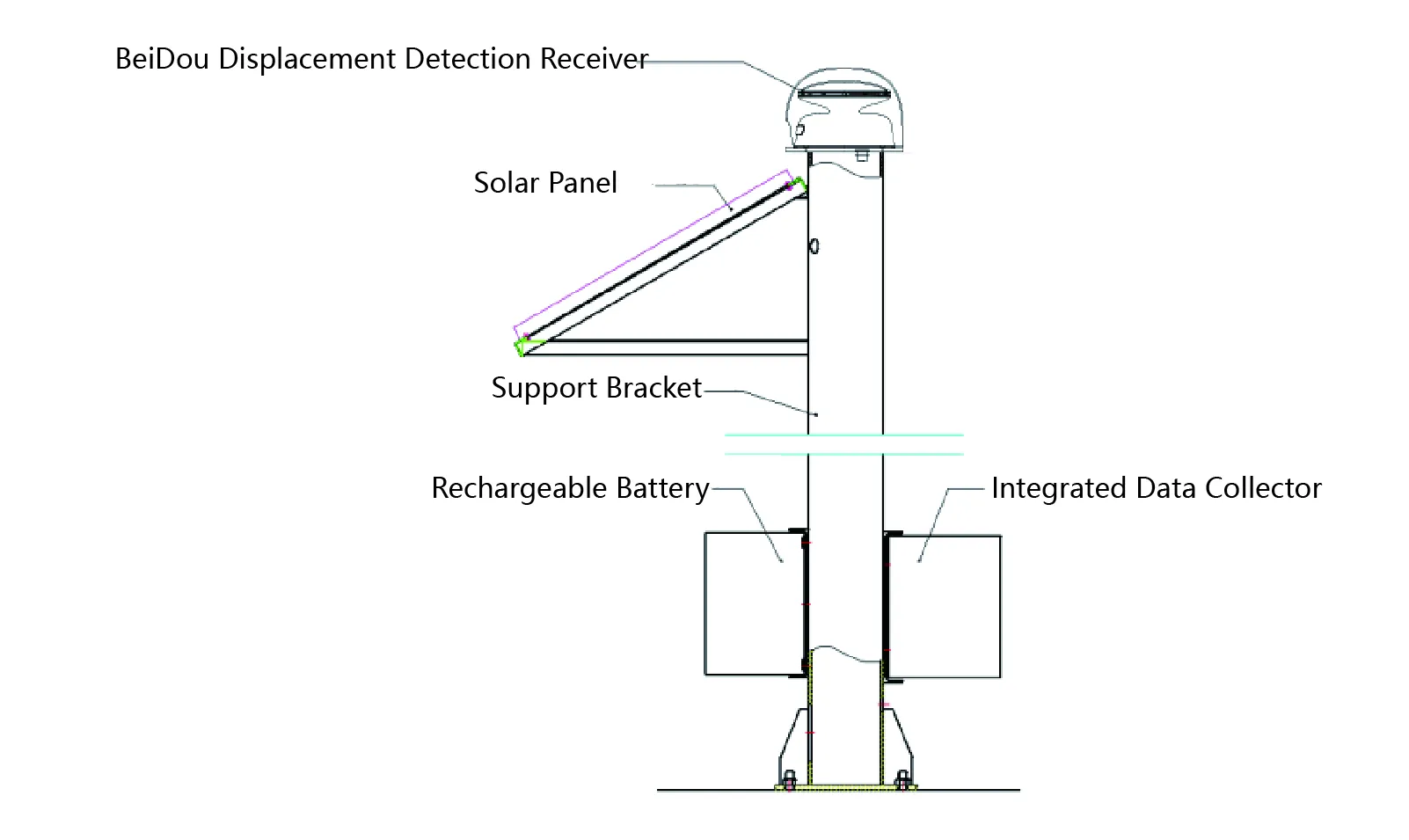

Systém diaľkového merania vzdialenosti GPS pozostáva z GNSS (úplného systému) lokátora, montážnej konzoly, solárnych panelov, batérií atď.

2.Princíp systému:

Systém zložený z viacerých polohovacích prístrojov meria ich vlastné polohy a súčasne vykonáva koordinovaný diferenciálny výpočet prostredníctvom vzájomného prepojenia, čo umožňuje vysoko presné merania relatívneho posunutia. V takýchto inžinierskych projektoch môže byť lokátor usporiadaný rovnako s referenčným bodom, testovacím bodom, získa veľmi presnú hodnotu zmeny polohy testovacieho bodu vzhľadom na referenčný bod.

Vzhľad produktu:

Hostiteľský panel JMBD-1050 obsahuje 3 indikátory a 1 rozhranie.

1. Kontrolka napájania: Rozsvietená indikuje pripojenie napájania;

Kontrolka 2,4G: Rozsvietená indikuje normálnu sieťovú komunikáciu 4G;

3. Svetelný indikátor určovania polohy GNSS: Rozsvietený indikuje úspešné určenie polohy;

4. Napájacie rozhranie a komunikačné rozhranie RS485.

Aplikácie

Široko sa používa v inžinierskych oblastiach, ako sú svahy, vysokorýchlostné železnice, mosty, budovy, bane a priehrady, aby sa dosiahlo presné meranie zmien relatívneho posunutia konštrukcie.
