Čo je to vibračný tenzometer? Výhody, použitie a obmedzenia

Predstavte si mostného inžiniera sediaceho v kancelárii, ako pred viac ako desiatimi rokmi sleduje prúdenie konštrukčných údajov zo senzorov zabudovaných hlboko do betónových pilierov. Údaje sú stále presné a signál je stále stabilný. Táto úroveň dlhodobej spoľahlivosti nie je šťastnou náhodou. Je to výsledok výberu správnej technológie pre danú prácu.

Ťažným koňom za touto výdržou je vibračný drôtený tenzometer. Tento senzor trvalo prekonal konkurenčné technológie v náročných prostrediach. Tento článok presne vysvetlí, ako funguje vibračný tenzometer, zhodnotí jeho hlavné výhody a čestné obmedzenia a pomôže vám vybrať správny typ snímača pre váš ďalší projekt.

Čo je to vibračný tenzometer?

Aby sme porozumeli senzoru, musíme najprv definovať, čo meria. V stavebnom a geotechnickom inžinierstve sa pod pojmom „napätie“ rozumie nepatrná deformácia materiálu, ktorý je vystavený namáhaniu alebo zaťaženiu. Meranie tohto napätia je životne dôležité. Inžinierom informuje, či sa most príliš ohýba, či hrádza sadá nerovnomerne alebo či ostenie tunela naberá nebezpečný tlak.

Vibračný drôtový (VW) tenzometer meria túto deformáciu pomocou brilantne jednoduchého prevádzkového princípu. Vo vnútri puzdra meradla je napnutý oceľový drôt. Keď elektrický impulz vybudí tento drôt, rezonuje so špecifickou frekvenciou, ktorá je priamo úmerná jeho napätiu. Keď sa konštrukčný materiál okolo meradla deformuje, natiahne alebo stlačí telo meradla, čím sa zmení napätie vnútorného drôtu a zmení sa jeho rezonančná frekvencia. Tento frekvenčný posun sa potom prevedie na presné čítanie napätia.

Tento frekvenčný signál je vysoko odolný. Na rozdiel od tradičných odporových (fóliových) tenzometrov, ktoré sa spoliehajú na zmeny napätia, ktoré môžu na vzdialenosť slabnúť, signál vibrujúceho drôtu sa bez námahy šíri cez dlhé káble. Vďaka tomu je meradlo VW dokonalým štrukturálnym monitorovacím senzorom pre drsné prostredie a viacročné nasadenie.

Aby sa prispôsobili rôznym konštrukčným scenárom, tieto snímače sa zvyčajne dodávajú v troch hlavných konfiguráciách: povrchová montáž, zabudovanie a povrchové zváranie.

Typy tenzometrov s vibračným drôtom

Výber správneho typu meradla závisí výlučne od fázy vášho projektu a použitých materiálov.

Model povrchu: Po dokončení stavby inžinieri tieto meradlá priskrutkujú alebo nalepia epoxidom priamo na betónové, oceľové alebo drevené povrchy. Sú tou najlepšou voľbou pre monitorovanie po výstavbe alebo projekty modernizácie. Skvelým príkladom je Inteligentný vibračný tenzometer JMZX-212HAT/HB , ktorý ponúka vysokú presnosť pre existujúcu infraštruktúru.

Model vkladania: Robotníci odlievajú tieto meradlá priamo do čerstvého betónu. Snímač sa natrvalo stáva súčasťou konštrukcie. Sú ideálne na monitorovanie priehrad, pilótových základov a masových betónových výsypov.

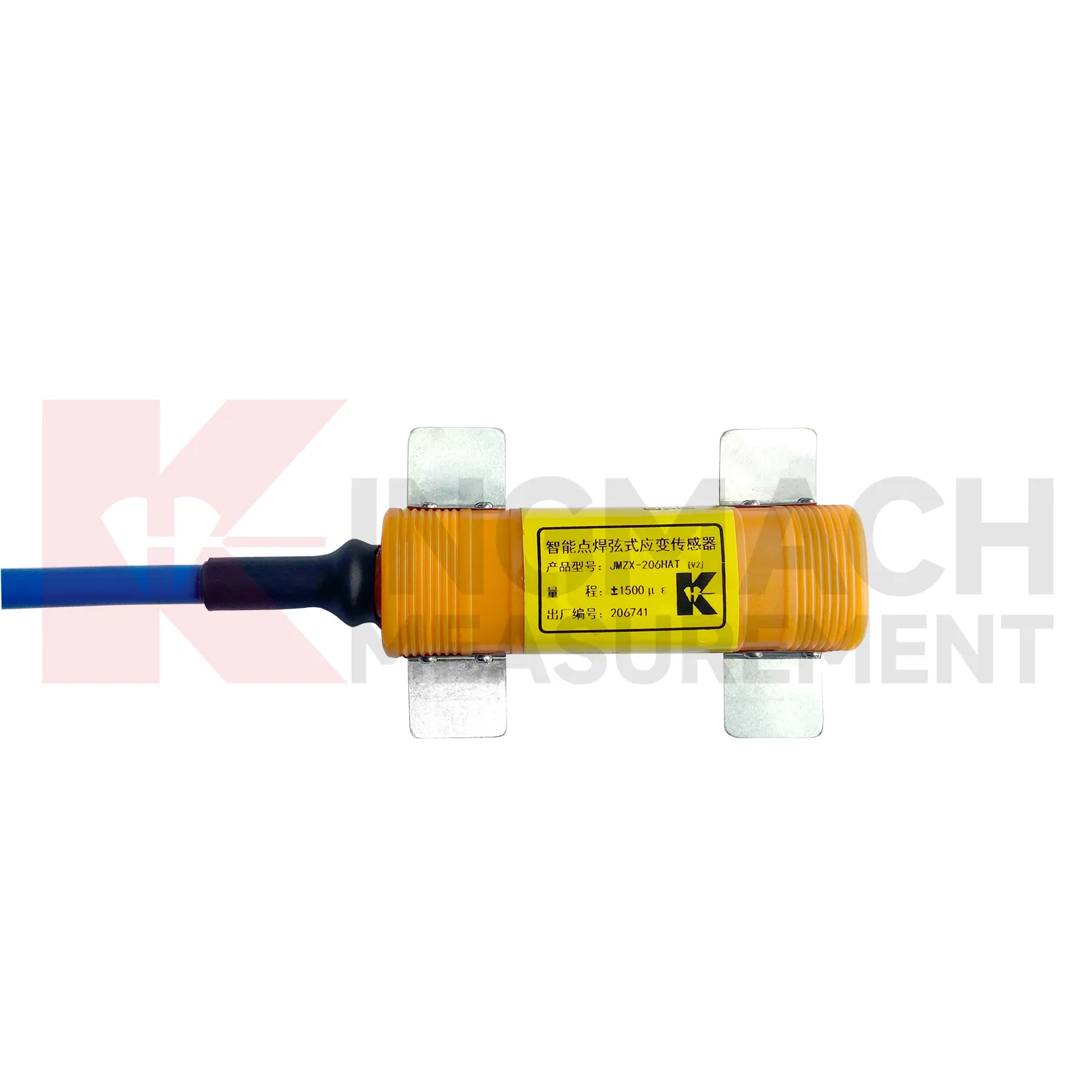

Povrchovo zváraný model: Technici ich privaria priamo k oceľovým prvkom, ako sú mostné nosníky, oceľové pilóty a príruby veterných veží. Zvarové spojenie odoláva vibráciám a cyklickému zaťaženiu oveľa lepšie ako lepené spoje.

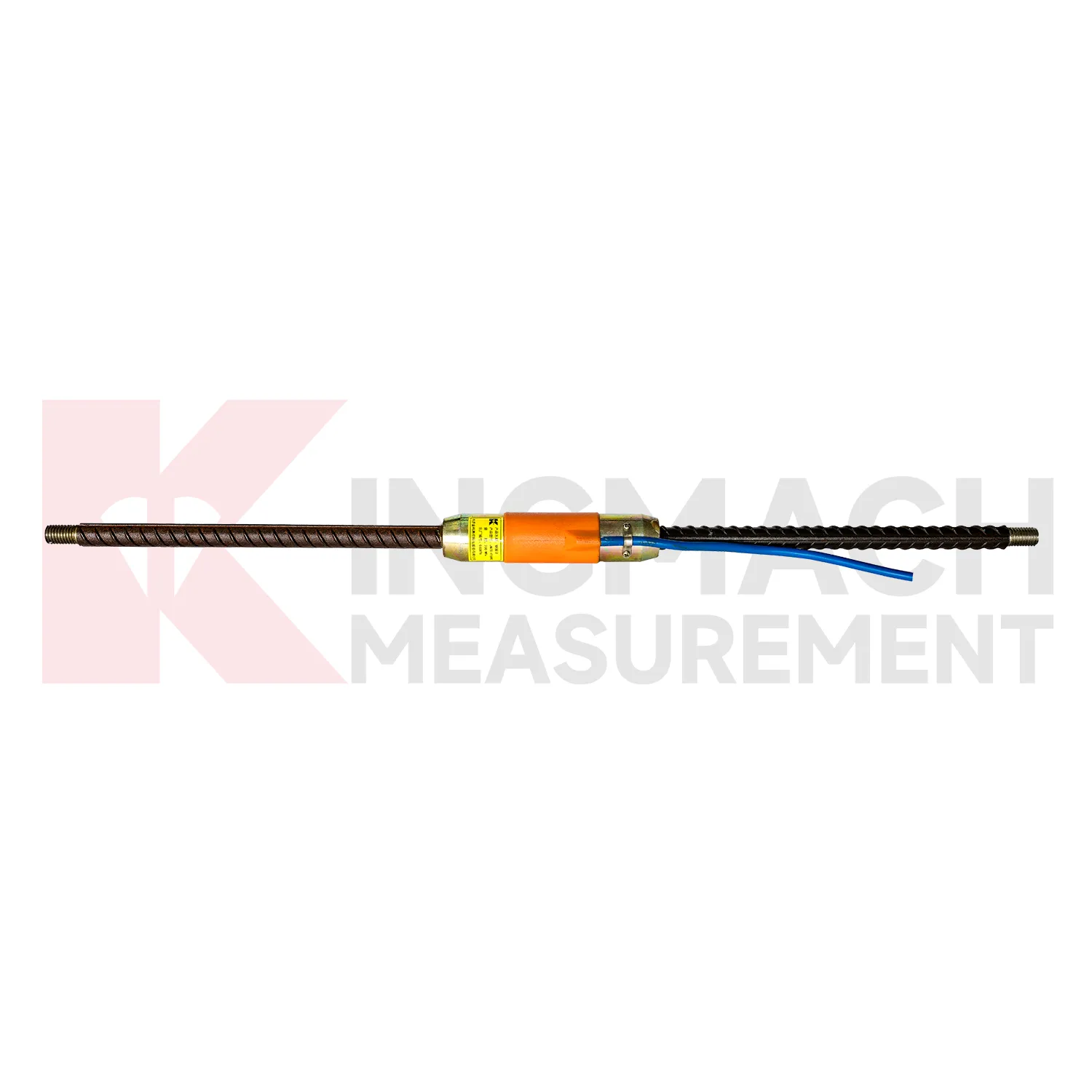

Výstužné tenzometre: Stavebné tímy umiestňujú tieto duté trubicové senzory do jednej línie s výstužnými tyčami. Priamo merajú axiálnu silu vo výstužnej výstuži, čo je rozhodujúce pre pochopenie zdravia pilót, oporných stien a obloženia tunelov.

Sprievodca rýchlym výberom

Fáza projektu / Materiál	Odporúčaný typ meradla	Spoločná aplikácia
Existujúci betón alebo drevo	Povrchová montáž	Rekonštrukcie, sledovanie historických budov
Čerstvý betón sa naleje	Vloženie	Priehrady, základy, oporné múry
Existujúce oceľové konštrukcie	Povrchovo zvárané	Mosty, veže veterných turbín, oceľové pilóty
Železobetónové konštrukcie	Rebar Strainmeter	Nosné pilóty, ostenia tunelov

Kľúčové výhody meradiel VW

Inžinieri si vyberajú vibračné drôtové snímače ako svoj primárny nástroj na monitorovanie štrukturálnej integrity počas dlhších časových období, pretože táto technológia poskytuje možnosti trvalého monitorovania. Medzi primárne výhody patrí:

Výnimočná dlhodobá stabilita: Frekvenčný výstup meradla VW si zachováva úplnú stabilitu, pretože jeho výkon zostáva nedotknutý zmenami odporu kábla, infiltráciou vlhkosti konektora a kolísaním napájacieho napätia. Tieto problémy často trápia odporové meradlá v priebehu času, ale snímače VW zostávajú stabilné po celé desaťročia.

Silná EMI/RFI imunita: Stavenisko vytvára elektricky hlučné prostredie. Dieselové generátory a zváracie zariadenia spolu s elektrickými vedeniami vytvárajú rušenie. Signály vo frekvenčnej doméne môžu ľahko prechádzať týmito prostrediami, čo eliminuje potrebu nákladných a ťažkých systémov tienenia káblov.

Dlhé káble: Senzory VW si zachovávajú kvalitu signálu, keď pracujú s 1 000 metrami kábla, ktorý presahuje túto vzdialenosť. To umožňuje inžinierom smerovať všetky údaje späť do jedného centralizovaného záznamníka údajov na veľkých priehradách alebo tuneloch.

Široký rozsah prevádzkových teplôt: Senzory si zachovávajú svoje prevádzkové funkcie v extrémnych teplotných rozsahoch, od subzertných alpských oblastí až po stavby tropickej infraštruktúry, čo umožňuje ich použitie ako štandardný monitorovací systém pre geotechnické aplikácie na celom svete.

Vstavané termistory: Väčšina moderných meradiel VW obsahuje vnútorný termistor, ktorý funguje ako vstavaný termistor. Systém využíva jediný kábel na poskytovanie údajov o teplote, čo umožňuje automatické nastavenie teploty, ktoré zvyšuje kvalitu zhromaždených údajov.

Digitálne a inteligentné varianty: Dnešné inteligentné modely využívajú prípony HAT a HB, aby ukázali svoju schopnosť spájať tradičné systémy s modernými operáciami Industrial 4.0. Zariadenia ponúkajú výstupné funkcie RS-485 spolu so vstavanými možnosťami ukladania údajov a bezproblémovým pripojením k súčasným zariadeniam na zaznamenávanie údajov IoT a systémom SCADA.

Projektové aplikácie vibračných tenzometrov

Vibračné drôtené tenzometre fungujú ako nervový systém modernej infraštruktúry. Poskytujú kritické údaje v rámci širokej škály stavebných projektov.

Most a viadukt: Inžinieri používajú povrchovú montáž a zvárané meradlá na monitorovanie ohybov nosníkov, zaťažení ložísk a tepelnej rozťažnosti v projektoch, ktoré si vyžadujú osobitnú pozornosť pre konštrukcie s dlhým rozpätím a systémy s vysokou premávkou.

Priehrady a hydraulické konštrukcie: Špeciálne zabudované meradlá, ktoré inžinieri umiestňujú do hromadných betónových konštrukcií, sledujú tri základné procesy interakcie dotvarovania a sadania a pórového tlaku od začiatku až do konca prevádzkovej životnosti konštrukcie, ktorá trvá niekoľko desaťročí.

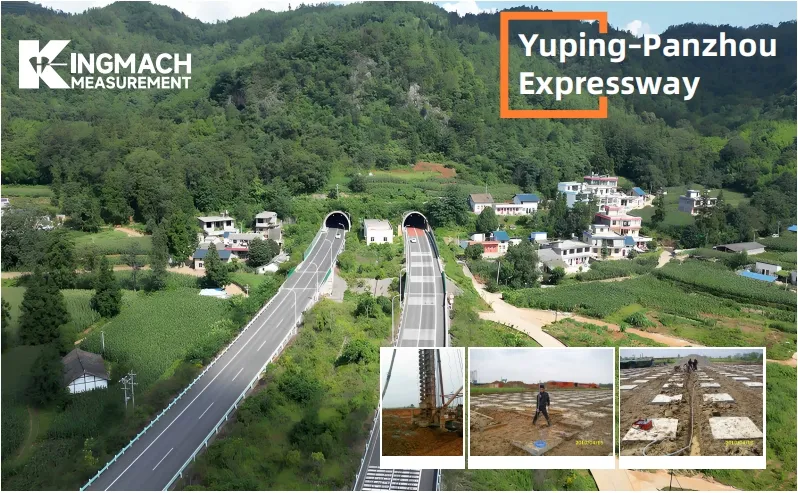

Tunely a podzemné práce: Meradlá, ktoré inžinieri inštalujú na ostenia tunelov a skalné svorníky, slúžia na monitorovanie konvergencie, ku ktorej dochádza v dôsledku tlaku nadložia. Systém poskytuje predbežné varovanie inžinierskym tímom o štrukturálnych posunoch, ku ktorým dochádza skôr, než môžu spozorovať akékoľvek viditeľné praskliny.

Vysoké budovy a základy: Tenzometre výstuže a meradlá na uloženie v hlbokých základoch overujú predpoklady prenosu zaťaženia stanovené počas projektovania. Uzatvárajú priepasť medzi geotechnickou predpoveďou a stavebnou realitou.

Veže veterných turbín: Plošne zvárané meradlá, ktoré sú pripevnené k prírubám veží, monitorujú spoje kritických z hľadiska únavy veží veterných turbín počas zaťaženia vetrom. Význam tohto vývoja sa zvýšil, pretože veterné farmy na pevnine a na mori sa rozširujú po celom svete.

Oporné steny a svahy: Distribuované meracie polia monitorujú pohyb zemskej hmoty, zatiaľ čo sledujú proces progresívneho zlyhania prostredníctvom svojich meracích schopností. Zhromaždené informácie patria do kategórie základných údajov, ktoré chránia projekty železničných a diaľničných nábreží pred potenciálnym nebezpečenstvom.

Obmedzenia a čestné kompromisy

Žiadny senzor nie je ideálny pre každú aplikáciu. Pochopenie obmedzení tenzometrov VW zaručuje, že si vyberiete ten správny nástroj pre danú prácu.

Nevhodné pre dynamické merania: Meradlá VW merajú kvázistatické napätie, pretože detegujú len pomaly sa meniace pohyby. Na monitorovanie vysokofrekvenčných vibrácií, ktoré presahujú 1 až 2 Hz, musíte použiť buď akcelerometre, alebo odporové fóliové meradlá.

Vyššie jednotkové náklady: Presný výrobný proces spolu s vnútornými elektronickými komponentmi meradla VW vedie k vyšším nákladom v porovnaní s jednoduchými fóliovými meradlami. Náklady sa stanú opodstatnenými, keď sa použijú na trvalé inštalácie, napriek tomu zostávajú zbytočné pre dočasné laboratórne experimenty.

Vyžaduje kompatibilné čítacie zariadenie: Signály VW potrebujú špecifické čítacie jednotky alebo datalogery, ktoré vyhovujú ich frekvenčným požiadavkám. Obstarávacie tímy musia na začiatku svojho plánovacieho procesu overiť rozpočtové obmedzenia spolu s potrebami kompatibility.

Meradlá zabudovania nie sú dostupné: Zapustené meradlo sa po inštalácii do betónu stáva trvalým. Systém má trvalé chyby inštalácie, pretože ich nemožno opraviť. Systém vyžaduje továrenskú kalibráciu spolu s odbornou inštaláciou, pretože tieto dva prvky zaručujú správny výkon systému.

Extrémny dlhodobý kalibračný drift: Zatiaľ čo snímače VW sú výnimočne stabilné, môžu zaznamenať malý kalibračný posun v extrémnych rozpätiach niekoľkých desaťročí. Inžinieri by mali preskúmať zverejnené špecifikácie posunu pre projekty presahujúce 20 až 30 rokov bez plánovaného prístupu k rekalibrácii.

VW verzus iné technológie senzorov

Ako sa vibračný tenzometer porovnáva s alternatívnymi snímačmi na monitorovanie zdravotného stavu konštrukcie?

VW vs. odporové (fóliové) meradlá: Meradlá VW ľahko vyhrávajú presnosťou nad dlhými káblami a predĺženými časovými rámcami. Fóliové meradlá vyhrávajú nižšími počiatočnými nákladmi a vysokofrekvenčnou dynamickou odozvou.

Meradlá VW vs. optické vlákna (FBG).: Snímače FBG vynikajú distribuovaným snímaním pozdĺž jedného súvislého vlákna a ponúkajú prenos na veľmi dlhú vzdialenosť. Senzory VW vyhrávajú v celkových nákladoch, vyspelosti ekosystému a jednoduchosti výmeny čítacieho hardvéru.

VW vs. MEMS senzory: MEMS (Micro-Electro-Mechanical Systems) vynikajú vo vysokofrekvenčných, dynamických aplikáciách. Technológia VW zostáva vynikajúcou voľbou pre statické a kvázistatické permanentné monitorovanie.

Porovnávacia tabuľka technológií

Typ snímača	Najlepší prípad použitia	Dlhodobá stabilita	Typické prispôsobenie infraštruktúry
Vibračný drôt	Pomalé, statické monitorovanie napätia	Vynikajúce (desaťročia)	Priehrady, tunely, základy, ťažké civilné
Odpor (fólia)	Vysokofrekvenčné dynamické testovanie	Slabé až stredné	Laboratórne testovanie, krátkodobá diagnostika
Optické vlákna (FBG)	Distribuované polia s vysokou hustotou	Výborne	Potrubia, masívne súvislé rozpätia
MEMS	Dynamické sledovanie vibrácií a naklonenia	Dobre	Seizmické monitorovanie, aktívna dynamika mostov

Najlepšie postupy inštalácie

Aby ste z vášho senzora pre stavebné inžinierstvo dostali maximum, je potrebná starostlivá inštalácia.

Povrchová montáž: Správna príprava povrchu je povinná. Povrch prebrúste a dôkladne odmastite. Uistite sa, že je meradlo správne orientované s hlavnou osou napätia a nainštalujte fyzické kryty na ochranu snímača pred stavebnou premávkou.

Vloženie: Bezpečne umiestnite meradlo do výstužnej klietky a dodržujte prísne požiadavky na betónový kryt. Signálne káble veďte opatrne, aby sa počas liatia betónu nekrútili alebo netrhali. Pred stuhnutím betónu vždy urobte základnú nulovú hodnotu.

Povrchovo zvárané: Prísne dodržiavajte požiadavky na kvalitu zvaru. Pred nastavením počiatočnej základnej čiary nechajte kov podstúpiť uvoľnenie napätia po zváraní a dokončite fázu ochladzovania.

Univerzálne tipy: Vždy zaznamenajte základné hodnoty ihneď po inštalácii. Využite vstavaný termistor na kompenzáciu teploty. Nakoniec vytvorte jasný protokol označovania káblov pre polia s viacerými snímačmi, aby ste zabránili zámene na termináli záznamníka údajov.

Ako špecifikovať a získať meradlo

Keď ste pripravení zaobstarať si vibračný drôtený tenzometer, zamerajte sa na detaily. Vytvorte prísny kontrolný zoznam špecifikácií, ktorý obsahuje požadovaný rozsah merania (merané v mikroprepätí alebo $\mu\varepsilon$), dĺžku merača, okno prevádzkovej teploty, požadovaný typ výstupu (analógový vs. digitálny RS-485), dĺžku kábla a hodnotenie IP.

Keď hovoríte s dodávateľmi, klaďte správne otázky. Vyžiadajte si vzorové kalibračné certifikáty. Ak inštalujete veľké polia s viacerými snímačmi, opýtajte sa na imunitu cross-ta3245lk. Overte si, či sú ich senzory natívne kompatibilné s vašou preferovanou značkou zapisovača údajov, a potvrďte dodacie lehoty pre veľké komerčné množstvá.

Pre projekty vyžadujúce vysoko presné monitorovanie povrchu ponúka séria JMZX-212 vynikajúcu rovnováhu odolnosti a digitálnej integrácie, ktorá spĺňa prísne medzinárodné štandardy infraštruktúry.

Záver

Vibračný drôtový tenzometer si svoje miesto v dlhodobom štrukturálnom monitorovaní zasluhuje nie okázalou novinkou, ale overenou spoľahlivosťou. Meria zmenu prostredníctvom robustných frekvenčných signálov, ponúka výnimočnú stabilitu, silnú odolnosť proti rušeniu a bezproblémový prenos dát na masívnych staveniskách. Aj keď nie sú určené na dynamické, vysokorýchlostné nárazové testovanie, ich kvázistatický výkon je bezkonkurenčný. Je to kvalita, na ktorej záleží najviac, keď sa očakáva, že tieto senzory bezpečne prežijú stavebné čaty, ktoré ich inštalovali.

Ste pripravení vybaviť svoj ďalší projekt? Pozývame vás, aby ste predložili špecifikácie projektu nášmu inžinierskemu tímu, ktorý vám poskytne personalizovanú podporu pri výbere senzorov. Kontaktujte nás ešte dnes a získajte cenovú ponuku alebo si stiahnite komplexné produktové listy.

často kladené otázky

1. Aká je presnosť vibračného drôtového tenzometra?

Pri správnej inštalácii a teplotnej kompenzácii pomocou vstavaného termistora ponúka vysoko kvalitný tenzometer VW presnosť $\pm0,1\%$ až $\pm0,5\%$ svojho plného rozsahu, vďaka čomu je vysoko spoľahlivý na monitorovanie zdravotného stavu konštrukcie.

2. Môžu meradlá VW fungovať v ponorených podmienkach?

áno. Vstavané a povrchovo namontované meradlá VW sú bežne utesnené s vysokým krytím IP (často IP68). To im umožňuje nepretržitú prevádzku pri ponorení do vody, čo je nevyhnutné pre projekty priehrad a hlbokých základov.

3. Aká je typická životnosť zabudovaného tenzometra?

Pretože vnútorný oceľový drôt je hermeticky uzavretý a chránený pred vonkajšou oxidáciou, zabudovaný tenzometer VW môže jednoducho presne fungovať 25 až 50 rokov, pričom často vydrží celú konštrukčnú životnosť hostiteľskej konštrukcie.

4. Potrebujem špeciálne vybavenie na čítanie údajov?

áno. Pretože meradlá VW vydávajú frekvenčný signál a nie jednoduché napätie, musíte použiť vyhradenú čítaciu jednotku s vibračným drôtom alebo záznamník údajov špeciálne nakonfigurovaný s modulom rozhrania s vibračným drôtom.

5. Dá sa opraviť zlomený kábel na zabudovanom meradle?

Ak je kábel prerušený mimo betónovej konštrukcie, možno ho spojiť pomocou vhodných vodotesných spojovacích boxov. Ak sa však kábel preruší hlboko vo vnútri betónového zásypu v blízkosti telesa snímača, meradlo sa natrvalo stratí. To zdôrazňuje potrebu starostlivého vedenia káblov počas výstavby.
