Čo sú to fóliové tenzometre? Princíp, typy a ako to funguje

Pri modernom monitorovaní bezpečnosti strojárstva je nevyhnutné pochopiť, ako konštrukcia reaguje na zaťaženie, napätie, deformáciu a zmenu prostredia. Či už projekt zahŕňa most, priehradu, svah, tunel, výškovú budovu, veternú vežu, podzemnú stavbu alebo cestné podložie, spoľahlivé monitorovacie údaje pomáhajú inžinierom vyhodnotiť správanie konštrukcie a prijímať informované rozhodnutia o údržbe alebo bezpečnosti.

Spomedzi mnohých snímacích technológií používaných pri štrukturálnom monitorovaní zostáva fóliový tenzometer jedným z najpoužívanejších a najpraktickejších nástrojov. Hoci má malú veľkosť, hrá hlavnú úlohu pri meraní deformácie materiálov vplyvom sily. Pre projektových dodávateľov, monitorovacích integrátorov, konzultačných inžinierov a distribútorov je pri plánovaní monitorovacieho systému dôležité pochopiť princíp a výber fóliových tenzometrov.

V tomto článku vysvetľujeme, čo je fóliový tenzometer, jeho pracovný princíp, hlavné typy fóliových tenzometrov a ako sa používa v skutočných inžinierskych projektoch. Zdôrazňujeme tiež, prečo je výber správneho dodávateľa dôležitý pre aplikácie monitorovania infraštruktúry a výstavby.

Čo je fóliový tenzometer?

Fóliový tenzometer funguje ako senzor, ktorý deteguje napätie vyskytujúce sa na vonkajšom povrchu objektu. Pretiahnutie existuje ako technický termín, ktorý popisuje menšie zmeny dĺžky, ku ktorým dochádza, keď je materiál vystavený silám ťahu, stlačenia, ohybu alebo krútenia.

Fóliový tenzometer funguje tak, že premieňa túto mechanickú deformáciu na merateľný elektrický signál. Aj keď zmena tvaru konštrukcie môže byť extrémne malá, môže odhaliť dôležité informácie o rozložení napätia, odozve na zaťaženie, stave únavy a výkone konštrukcie v priebehu času.

To je dôvod, prečo inžinieri často implementujú fóliové tenzometre na monitorovanie bezpečnosti vo svojich projektoch. Konštrukčné komponenty testujú svoj výkon v skutočných prevádzkových podmienkach, čo umožňuje inžinierom posúdiť ich skutočný výkon v porovnaní s očakávanými výsledkami návrhu.

Prečo je meranie napätia v inžinierskych projektoch dôležité

Meranie napätia sa stáva nevyhnutným, pretože väčšina štrukturálnych problémov začína nedetegovateľnými nepatrnými zmenami, ktoré sa vyskytujú v štruktúrach. Štruktúra vykazuje počiatočné známky poškodenia prostredníctvom jemných vzorcov deformácie, ktoré môžu inžinieri merať a analyzovať skôr, ako dôjde k viditeľnému prasknutiu, posunutiu alebo úplnému zlyhaniu.

V mostoch môžu fóliové tenzometre pomôcť pri monitorovaní namáhania nosníkov pri dopravnom zaťažení. V priehradách môžu podporovať pozorovanie napätia v betónových alebo oceľových komponentoch. Na svahoch a oporných konštrukciách pomáha monitorovanie napätia inžinierom pochopiť prenos zaťaženia a reakciu súvisiacu s deformáciou. V tuneloch a podzemných projektoch môžu údaje o napätí ukázať, ako funguje ostenie alebo nosný systém počas razenia alebo dlhodobej prevádzky.

Z týchto dôvodov sa bežne používajú fóliové tenzometre:

• monitorovanie zdravotného stavu mosta
• monitorovanie bezpečnosti priehrady
• svahové a geotechnické inžinierstvo
• monitorovanie budov a výškových konštrukcií
• tunelové a podzemné práce
• monitorovanie veterných veží
• železničné, cestné a infraštruktúrne projekty

Vo všetkých týchto aplikáciách pomáhajú presné údaje o deformácii zlepšiť hodnotenie bezpečnosti, plánovanie údržby a správu dlhodobého majetku.

Princíp fóliového tenzometra: Ako to funguje?

Základný koncept, ktorý je základom fóliového tenzometra, možno vysvetliť pomocou zmeny odporu elektrického prúdu.

V prípadoch, keď sú fóliové tenzometre pripevnené k povrchu akejkoľvek konštrukcie, dochádza k deformácii spolu s deformáciou samotného povrchu. Ak sa materiál roztiahne alebo zmrští, dôjde k ekvivalentnému roztiahnutiu alebo kontrakcii tenzometra fólie. Fyzická zmena veľkosti má za následok miernu zmenu jeho odporu.

Výsledná zmena odporu sa meria vo forme elektrického prúdu, ktorý zvyčajne zahŕňa usporiadanie Wheatstoneovho mostíka. Signál je zosilnený, zozbieraný zariadením na zber údajov a prevedený na hodnoty napätia na monitorovanie a analýzu.

Zjednodušene povedané, proces funguje takto:

1. Konštrukcia je zaťažená alebo deformovaná

2. Fóliový tenzometer sa deformuje so štruktúrou

3. Jeho elektrický odpor sa mení

4. Systém merania zachytí a prevedie tieto zmeny na použiteľné údaje

Pretože odchýlka signálu je veľmi malá, je nevyhnutná správna inštalácia a úprava signálu. Presnosť merania deformácie závisí nielen od samotného snímača, ale aj od kvality lepenia, prípravy povrchu, teplotnej kompenzácie, zapojenia a ochrany životného prostredia.

Hlavné typy tenzometrov

Inžinieri potrebujú rôzne konštrukcie tenzometrov pre rôzne pracovné prostredia. Správny výber typu zlepšuje presnosť merania aj životnosť systému počas jeho prevádzky.

1. Fóliové tenzometre

Fóliové tenzometre zostávajú medzi užívateľmi jedným z najpreferovanejších typov tenzometrov. Zariadenie pozostáva zo vzoru kovovej fólie, ktorý inžinieri pripevnia na podkladový materiál. Meradlá poskytujú vysokú citlivosť spolu so spoľahlivou prevádzkou v mnohých rôznych prípadoch použitia.

Zariadenia nachádzajú bežné uplatnenie pri laboratórnom testovaní, štrukturálnom hodnotení a inžinierskom monitorovaní, pretože umožňujú presné meranie povrchovej deformácie.

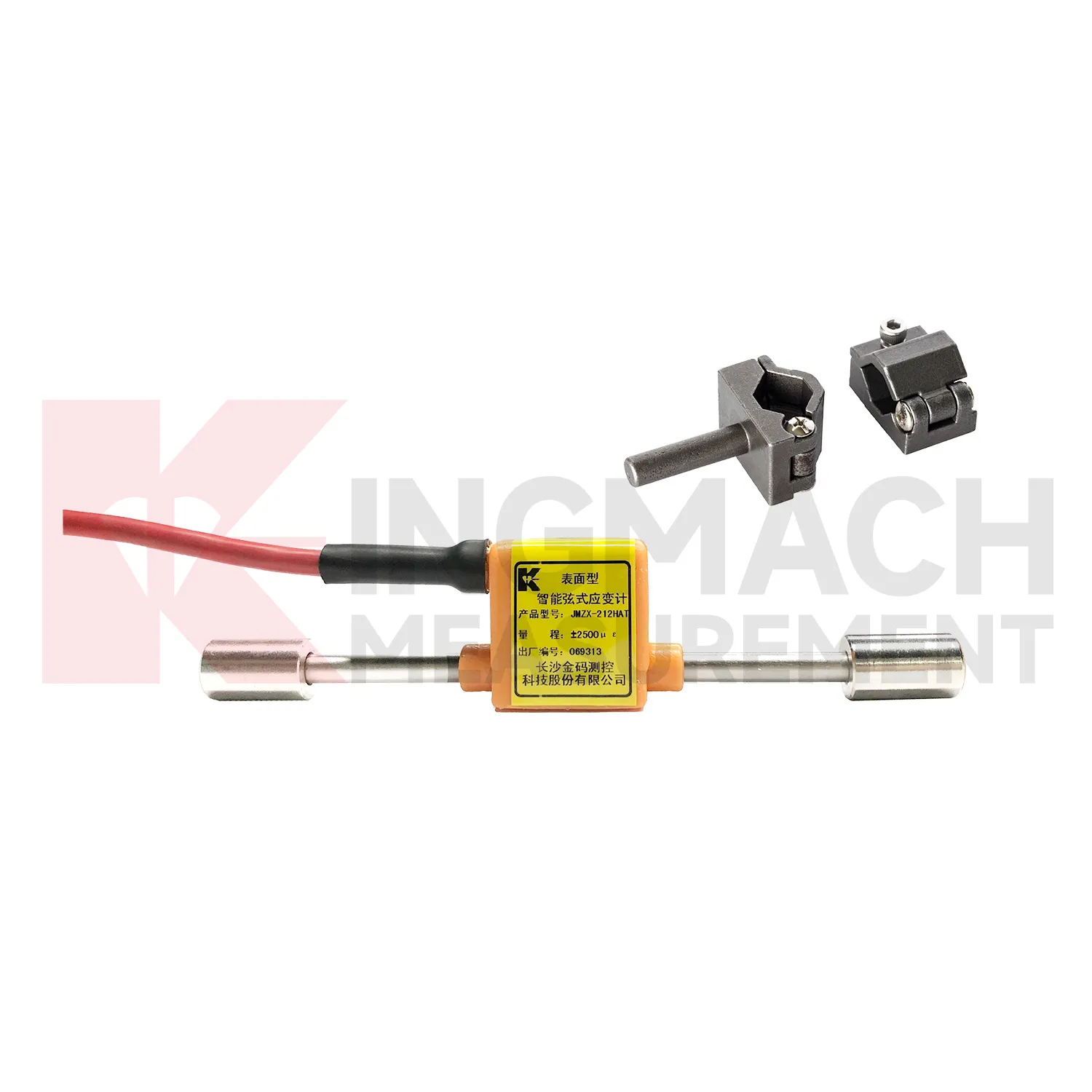

2. Tenzometre drôtu

Drôtové tenzometre používajú ako snímací prvok jemný odporový drôt. Zariadenie si zachováva svoj tradičný dizajn, no ľudia ho používajú na špecifické štrukturálne a monitorovacie účely.

Meradlá drôtov sa stávajú možnosťou pre projekty, ktoré vyžadujú špecifické nastavenia merania alebo špecifické podmienky prostredia.

3. Zvárateľné tenzometre

Zvárateľné tenzometre umožňujú pripevnenie na kovové povrchy, ktoré metódy lepenia nedokážu efektívne zvládnuť. Meradlá nachádzajú široké uplatnenie na oceľových konštrukciách, mostoch, priemyselných strojoch a iných kovových komponentoch.

Zvárateľné meradlá poskytujú projektovým tímom, ktoré pracujú vo vonkajšom prostredí, spôsob inštalácie, ktorý zaisťuje bezpečnú inštaláciu.

4. Zabudované alebo špecializované tenzometre

Niektoré projekty vyžadujú špecializované meradlá, ktoré môžu byť zabudované do betónových a geotechnických konštrukcií, ako aj do špeciálnych stavebných materiálov. Produkty fungujú v situáciách, ktoré si vyžadujú trvalé monitorovanie konštrukcie nad rámec možností priamej povrchovej inštalácie.

Stavebný priemysel používa tieto materiály na veľké projekty, medzi ktoré patria priehrady, tunely, základy a podzemné inžinierske stavby.

5. Teplotne kompenzované tenzometre

Vonkajšie inžinierske konštrukcie sú vystavené teplotným výkyvom, ktoré znižujú presnosť merania. Použitie teplotne kompenzovaných tenzometrov pomáha znižovať tento vplyv a zároveň zvyšuje presnosť údajov.

Táto technológia sa osvedčila pri mostných projektoch, konštrukciách veterných veží a priehradách a oceľových alebo betónových konštrukciách, ktoré čelia vonkajším podmienkam.

Ako fungujú tenzometre fólie v reálnom inžinierskom monitorovaní

V skutočných projektoch sú fóliové tenzometre pripevnené alebo integrované do konštrukčných komponentov, kde je potrebné monitorovať namáhanie. Po inštalácii zisťujú zmeny deformácie spôsobené zaťažením, vibráciami, sadnutím, tepelným pohybom alebo redistribúciou napätia.

Napríklad:

• Na posúdenie mostnej konštrukcie môžu byť fóliové tenzometre rozmiestnené v nosníku, mostovke alebo oceľových prvkoch, aby sa vyhodnotil vplyv aplikovaného dopravného zaťaženia.
• Na monitorovanie priehrad môžu pomôcť sledovať zmeny napätia spôsobené tlakom vody, zmenou teploty alebo dlhodobým štrukturálnym správaním.
• Pri svahových konštrukciách sú nápomocné pri hodnotení konštrukčných odoziev oporných konštrukcií, kotiev alebo konštrukčných prvkov.
• Pri budovách a výškových konštrukciách možno použiť fóliové tenzometre na posúdenie prenosu zaťaženia, výkonu výstuže alebo spevňujúcich účinkov.
• V prípade tunelových konštrukcií pomáhajú pri hodnotení štrukturálnych odoziev prvkov obloženia, nosných prvkov a štrukturálnych odoziev počas fáz výstavby.
• Pre veterné veže môžu byť fóliové tenzometre užitočné pri hodnotení napätí a únavy pri podmienkach zaťaženia vetrom.
• V prípade cestných a železničných konštrukcií pomáhajú fóliové tenzometre pri vyhodnocovaní odoziev v dôsledku opakovaného zaťaženia dopravným zaťažením.

Prevedením týchto fyzikálnych odoziev na merateľné údaje poskytujú fóliové tenzometre inžinierom jasnejší obraz o tom, ako sa štruktúra správa v priebehu času. To z nich robí cenné nástroje na krátkodobé testovanie aj dlhodobé sledovanie zdravotného stavu.

Kľúčové faktory pri výbere tenzometra fólie

Pre nákupcov techniky a dodávateľov monitorovania nie je výber fóliového tenzometra len o dostupnosti snímača. Ide o prispôsobenie produktu podmienkam projektu.

Medzi dôležité faktory výberu patrí:

• materiál sledovanej konštrukcie
• očakávaný rozsah napätia
• požiadavka na statické alebo dynamické meranie
• vnútorná alebo vonkajšia aplikácia
• stav povrchu a spôsob inštalácie
• kolísanie teploty
• požiadavka na dlhodobú životnosť
• kompatibilita s monitorovacími nástrojmi
• ochrana káblov a potreby tesnenia
• prostredie projektu, ako je vlhkosť, korózia alebo vibrácie

Napríklad projekt mosta vystavený poveternostným vplyvom a cyklickému zaťaženiu môže vyžadovať iné riešenie ako zabudovaný meradlo používané v betónovej priehrade alebo ostení tunela. Správny proces výberu pomáha vyhnúť sa problémom s inštaláciou, nestabilným signálom alebo zníženej životnosti snímača.

Bežné výzvy v aplikáciách tenzometra s fóliou

Hoci sú fóliové tenzometre široko používané, výkon môže byť ovplyvnený niekoľkými praktickými problémami.

Jedným z bežných problémov je zlá príprava povrchu. Ak montážny povrch nie je čistý a správne ošetrený, meradlo nemusí správne priľnúť, čo môže ovplyvniť presnosť údajov.

Ďalšou výzvou je chyba inštalácie. Nesprávne zarovnanie, nevhodné použitie lepidla alebo nedostatočná ochrana môžu viesť k nestabilným údajom.

Vplyv teploty je ďalším významným faktorom, najmä vo vonkajších konštrukciách. Bez správnej kompenzácie môže kolísanie teploty spôsobiť posun signálu alebo nesprávne hodnoty.

V drsnom prostredí môže vlhkosť, korózia, prach a poškodenie káblov tiež ovplyvniť stabilitu merania. To je dôvod, prečo mnohí obstarávatelia projektov uprednostňujú spoluprácu s dodávateľmi, ktorí rozumejú skutočným inžinierskym podmienkam a vedia odporučiť vhodné produkty, než ponúkať iba štandardné položky katalógu.

Prečo je skúsenosť dodávateľa dôležitá

Pri mostoch, priehradách, tuneloch, svahoch, budovách, veterných vežiach a podzemných inžinierskych projektoch závisí spoľahlivosť monitorovania od kvality produktu aj od podpory aplikácie. Kupujúci často potrebujú viac ako len senzor – potrebujú pomoc s výberom, technickou komunikáciou, koordináciou dodávok a exportnými službami.

V Kingmach dodávame fóliové tenzometre pre technické merania a aplikácie na monitorovanie bezpečnosti konštrukcie. Náš sortiment je navrhnutý tak, aby podporoval rôzne potreby projektov v sektoroch infraštruktúry, stavebníctva a priemyselného monitorovania.

Pre zahraničných zákazníkov to znamená prístup k:

• fóliové tenzometre pre rôzne monitorovacie aplikácie
• podpora pri projektovo orientovanom výbere produktov
• zásobovacia schopnosť pre dodávateľov, distribútorov a integrátorov
• exportné skúsenosti pre medzinárodné objednávky a technickú komunikáciu

Ak získavate senzory na monitorovanie stavu konštrukcie alebo inžinierske prístroje, výber profesionálneho dodávateľa vám môže pomôcť zlepšiť efektivitu obstarávania aj výkonnosť projektu.

Preskúmajte náš sortiment tu: Tenzometrické snímače

Záver

Fóliový tenzometer funguje ako nepodstatná súčasť systému. Má však zásadnú funkciu pri hodnotení inžinierskej bezpečnosti. Prístroj meria minimálne štrukturálne zmeny, aby pomohol inžinierom pri hodnotení vzorcov stresu a hodnotení prevádzkovej kapacity pri identifikácii potenciálnych nebezpečenstiev v rámci rôznych projektov infraštruktúry.

Fóliové tenzometre fungujú ako základné a efektívne meracie nástroje pre súčasné monitorovacie systémy, ktoré zahŕňajú mosty, priehrady a tunely, svahy, budovy, veterné veže, podzemné zariadenia a podložie ciest. Kupujúci musia porozumieť princípom produktov a rôznym typom a aplikačným rozdielom, pretože tieto znalosti im umožnia robiť lepšie rozhodnutia o projekte.

Ak hľadáte spoľahlivé riešenia fóliových tenzometrov pre svoj monitorovací projekt, Kingmach je pripravený podporiť vaše potreby v oblasti zdrojov. Kontaktujte nás s typom projektu, materiálom konštrukcie a požiadavkami na monitorovanie a náš tím vám pomôže odporučiť vhodné produkty pre vašu aplikáciu.

FAQ

1. Na čo slúži fóliový tenzometer?

Fóliový tenzometer sa používa na meranie malej deformácie materiálu alebo konštrukcie pri zaťažení. Bežne sa používa v mostoch, priehradách, tuneloch, budovách, svahoch, veterných vežiach a iných projektoch technického monitorovania.

2. Ako funguje fóliový tenzometer?

Fóliový tenzometer funguje tak, že zisťuje zmeny elektrického odporu, keď sa natiahne alebo stlačí s povrchom sledovaného objektu. Táto zmena odporu sa prevedie na merateľné údaje o deformácii.

3. Aké sú hlavné typy tenzometrov?

Bežné typy zahŕňajú fóliové tenzometre, drôtené tenzometre, zvárateľné tenzometre, zabudované tenzometre a teplotne kompenzované tenzometre. Rôzne typy sú vhodné pre rôzne podmienky projektu.

4. Prečo je monitorovanie deformácie dôležité v stavebníctve?

Monitorovanie deformácie pomáha inžinierom pochopiť štrukturálne namáhanie, odhaliť abnormálnu odozvu na zaťaženie, posúdiť stav únavy a podporiť dlhodobé hodnotenie bezpečnosti skôr, ako dôjde k viditeľnému poškodeniu.

5. Ako si vyberiem ten správny fóliový tenzometer pre môj projekt?

Mali by ste zvážiť materiál konštrukcie, spôsob inštalácie, teplotné podmienky, rozsah merania, trvanie monitorovania a vystavenie životnému prostrediu. Spolupráca so skúseným dodávateľom môže pomôcť zabezpečiť, aby meradlo vyhovovalo požiadavkám vášho projektu.
